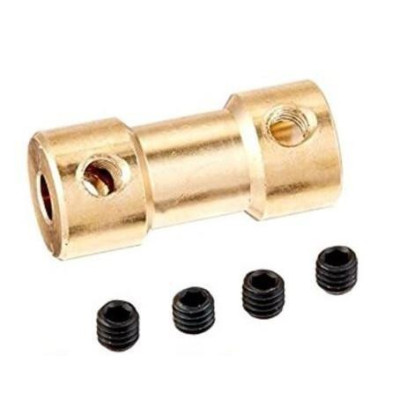

Cuplaj ax din alama, 2mm la 2mm, 20 x 9 mm, cu suruburi de fixare
Cuplaj din alama pentru conectarea sigura a unui ax de 2 mm in aplicatii mecanice si electronice, ofera transmitere stabila a miscarii si aliniere precisa. Include suruburi de fixare pentru montaj rapid si prindere ferma, are dimensiuni exterioare 20 x 9 mm, constructie compacta si rezistenta la uzura, potrivit pentru proiecte DIY, roboti si mecanisme fine.
Cumparand acest produs primesti 0,30 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Cuplajul rigid din alama leaga doua axe cu diametrul de 2 mm aflate pe aceeasi linie si transmite miscarea de rotatie de la unul la celalalt. Este potrivit pentru cuplarea unui motor mic la o elice, un angrenaj, o pompa sau un senzor rotativ, in proiecte de robotica, modele RC, mecanisme de imprimante 3D si instalatii de laborator facute in atelier.
Piesa este un manson cilindric strunjit din alama, cu cate un orificiu pentru ax la fiecare capat, ambele de 2 mm. Mijlocul este mai subtire decat capetele, iar corpul masoara 20 mm in lungime si 9 mm in diametru exterior. Cuplajul fiind rigid, cele doua axe se rotesc cu aceeasi turatie, fara element elastic intre ele.
Printre caracteristicile principale se numara cate o gaura filetata radiala la fiecare capat, in care se insurubeaza un surub de fixare fara cap, cu locas hexagonal, care apasa pe ax si il blocheaza prin frecare. Pachetul include 4 suruburi de fixare. Piesa este pur mecanica si nu necesita alimentare.
Specificatii:
Material: Alama
Tip: Cuplaj rigid pentru ax
Diametru ax capat 1: 2 mm
Diametru ax capat 2: 2 mm
Fixare ax: Surub fara cap cu locas hexagonal, cate o gaura filetata la fiecare capat
Suruburi incluse: 4 buc
Dimensiuni: 20 x 9 mm
Layout:
| Element | Functie |
|---|---|
| Capat 1 | Orificiu de 2 mm pentru primul ax, de obicei axul motorului. |
| Capat 2 | Orificiu de 2 mm pentru al doilea ax, de obicei axul sarcinii. |
| Gaura filetata a capatului 1 | Primeste un surub de fixare care blocheaza primul ax. |
| Gaura filetata a capatului 2 | Primeste un surub de fixare care blocheaza al doilea ax. |
| Portiunea centrala subtire | Uneste cele doua capete ale cuplajului. |
| Suruburi de fixare | Strangerea unui surub apasa pe ax si il blocheaza in cuplaj. Slabirea lui permite scoaterea sau repozitionarea axului. |
Utilizare:
Deconectati alimentarea motorului inainte de montaj, pentru ca o pornire accidentala in timpul strangerii suruburilor poate rani sau poate rasuci axul.
Verificati ca ambele axe au diametrul de 2 mm si ca nu au bavuri, apoi curatati gaurile filetate de aschii.
Slabiti suruburile de fixare pana cand nu mai ies in orificiul central, astfel incat axele sa intre liber in cuplaj.
Introduceti primul ax in capatul 1 si al doilea ax in capatul 2, lasand intre capetele lor un spatiu de aproximativ 1 mm, ca sa nu se apese unul pe celalalt.
Aliniati cele doua axe pe aceeasi linie, privind din doua directii perpendiculare.
Insurubati drept fiecare surub de fixare cu mana pana atinge axul, apoi strangeti-l cu o cheie hexagonala potrivita, mai intai pe axul motorului si apoi pe cel al sarcinii. Nu strangeti exagerat, pentru ca alama este un metal moale si filetul se poate strica.
Daca axul are o suprafata plana, asezati surubul pe ea pentru o tinere mai buna.
Rotiti axele cu mana si verificati ca miscarea este lina, fara joc si fara punct dur. Montajul este corect cand axele nu pot fi scoase cu mana.
Verificati suruburile dupa primele minute de functionare si apoi periodic, pentru ca vibratiile le pot slabi.
