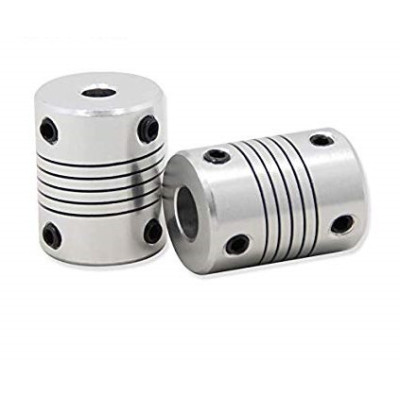

Cuplaj flexibil 5mm*8mm, aluminiu, D19 x L25mm
Asigura cuplarea sigura intre doi arbori cu diametre diferite, ideal pentru transmisii de precizie in CNC, imprimante 3D sau automatizari. Compenseaza mici nealinieri si reduce vibratiile, se monteaza rapid pe axe de 5mm si 8mm, are constructie compacta cu inaltime de 25mm pentru spatii restranse si ajuta la protejarea componentelor din angrenaj.
Cumparand acest produs primesti 0,34 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Cuplajul flexibil din aluminiu leaga doua axe cu diametre diferite, una de 5 mm si una de 8 mm, si transmite miscarea de rotatie de la un ax la celalalt. Este potrivit pentru legarea unui motor pas cu pas la un surub trapezoidal sau la un ax de 8 mm, in imprimante 3D, masini CNC, mecanisme liniare si alte ansambluri mecanice cu sarcini usoare si medii.
Corpul cuplajului are taieturi elicoidale pe lungime, care formeaza in zona centrala un element elastic de tip arc. Piesa ramane rigida la rasucire si transmite rotatia fara joc, iar prin flexibilitatea corpului preia abaterile mici de aliniere dintre axe (radiale, unghiulare si axiale), reducand vibratiile si solicitarea lagarelor. Alezajele sunt de 5 mm la un capat si de 8 mm la celalalt, iar lungimea totala este de 25 mm, la un diametru exterior de 19 mm.
Printre caracteristicile principale se numara corpul dintr-o singura piesa de aluminiu, cele doua alezaje de diametre diferite si cate doua suruburi de fixare cu cap imbus la fiecare capat. Cuplajul nu are conexiuni electrice si nu necesita alimentare, fiind montat exclusiv mecanic, prin strangerea suruburilor pe axe.
Specificatii:
Tip: Cuplaj flexibil cu taieturi elicoidale
Material: Aluminiu
Diametru ax 1: 5 mm
Diametru ax 2: 8 mm
Fixare: Suruburi cu cap imbus, 2 la fiecare capat
Lungime: 25 mm
Diametru exterior: 19 mm
Dimensiuni: 19 x 25 mm
Layout:
| Element | Functie |
|---|---|
| Capat cu alezaj de 5 mm | Primeste axul de 5 mm, de exemplu axul unui motor pas cu pas. |
| Capat cu alezaj de 8 mm | Primeste axul de 8 mm, de exemplu un surub trapezoidal sau un ax de ghidare. |
| Suruburi de fixare cu cap imbus, capatul de 5 mm | Doua suruburi care strang capatul pe axul de 5 mm. Se strang cu o cheie imbus potrivita, dupa ce axul a intrat in alezaj. |
| Suruburi de fixare cu cap imbus, capatul de 8 mm | Doua suruburi care strang capatul pe axul de 8 mm. Se strang cu o cheie imbus potrivita, dupa ce axul a intrat in alezaj. |
| Zona cu taieturi elicoidale | Da flexibilitatea cuplajului si preia abaterile mici de aliniere si vibratiile. Nu se fixeaza si nu se actioneaza. |
Utilizare:
Verificati inainte de montaj diametrele celor doua axe, de exemplu cu un sublere, si alegeti capatul potrivit pentru fiecare: capatul cu alezaj mai mic pentru axul de 5 mm si cel cu alezaj mai mare pentru axul de 8 mm.
Scoateti din alimentare motorul sau mecanismul pe care lucrati, astfel incat axul sa nu porneasca accidental.
Curatati axele de ulei si de aschii, apoi desfaceti suruburile pana nu mai ies in alezaje. Nu fortati axul in cuplaj.
Montati mai intai cuplajul pe axul motorului, lasand un mic spatiu liber intre fata motorului si cuplaj. Strangeti usor primul surub, apoi pe al doilea, apoi reveniti la primul si strangeti fiecare ferm.
Introduceti apoi celalalt ax in capatul opus, lasand un mic spatiu intre capetele celor doua axe, astfel incat sa nu se atinga in interiorul cuplajului. Aliniati axele cat mai bine si strangeti suruburile in aceeasi ordine alternata.
Rotiti lent cu mana ansamblul. Montajul este corect daca cele doua axe se rotesc impreuna, fara joc, iar axele nu aluneca in cuplaj la o incercare usoara cu mana.
Nu depasiti abaterile mici de aliniere pe care le poate prelua cuplajul si nu il folositi ca sa compensati un montaj necorespunzator.
Pentru rezultate stabile, verificati periodic strangerea suruburilor, in special la mecanismele cu vibratii, si urmariti ca zona cu taieturi sa nu fie deformata.
- Dimensiuni
- 19 x 25 mm
- Material
- Aluminiu
- Tip
- Cuplaj flexibil cu taieturi elicoidale
- Lungime
- 25 mm
- Diametru exterior
- 19 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (2) - Recenzii verificate
cele mai bune preturi de pe piata,la acelasi nivel de calitate
Produsul este conform descrierii.
Cuplajul flexibil 5 mm * 8 mm este o piesa mecanica independenta, fara alimentare electrica, fara program si fara conexiuni. Este un manson din aluminiu, cu diametrul exterior de 19 mm si lungimea de 25 mm, cu alezaj de 5 mm la un capat si de 8 mm la celalalt.
Se foloseste in proiecte mecanice pentru a lega doua axe cu diametre diferite, de exemplu axul de 5 mm al unui motor pas cu pas si un surub trapezoidal sau un ax de 8 mm, la o imprimanta 3D, o masina CNC sau un mecanism liniar facut acasa. Acest tutorial arata cum se alege capatul corect, cum se monteaza piesa si cum se verifica montajul.
Cum functioneaza:
Corpul cuplajului are mai multe taieturi elicoidale pe lungime. Ele transforma partea centrala intr-un arc spiralat. Cuplajul ramane rigid la rasucire, deci transmite miscarea de rotatie de la un ax la celalalt. In schimb se poate indoi si comprima putin, deci preia mici abateri de aliniere dintre axe. Fara el, un ax usor decalat ar incarca lagarele motorului si ale surubului, ar produce vibratii si ar uza prematur piesele.
Cuplajul preia trei tipuri de abateri mici. Abaterea radiala apare cand axele sunt paralele, dar decalate. Abaterea unghiulara apare cand axele fac intre ele un unghi mic. Abaterea axiala apare cand axele se misca putin pe lungime, de exemplu din cauza dilatarii. Aceste abateri trebuie sa ramana mici. Cuplajul nu inlocuieste o montare atenta, ci doar tolereaza micile imperfectiuni ramase dupa aliniere.
Un calcul util pentru un mecanism cu motor pas cu pas si surub trapezoidal. Cuplajul transmite fiecare pas al motorului fara sa il modifice, deci deplasarea ramane data de pasul surubului. Un surub cu pasul de 8 mm pe rotatie si un motor de 200 de pasi pe rotatie dau 8 / 200 = 0.04 mm pe pas intreg. Cu microstepping 1/16 se obtin 0.04 / 16 = 0.0025 mm pe micropas.
Conectare:
Cuplajul nu are conexiuni electrice, nivel logic sau tensiune de alimentare. Se monteaza mecanic intre doua axe, iar tabelul arata ce intra in fiecare capat. Inainte de montaj scoateti motorul din alimentare, ca axul sa nu porneasca accidental.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| Capat cu alezaj de 5 mm | Ax de 5 mm, de exemplu axul unui motor pas cu pas | Preia rotatia axului conducator |
| Capat cu alezaj de 8 mm | Ax de 8 mm, de exemplu un surub trapezoidal sau un ax de 8 mm | Transmite rotatia catre axul condus |
| Zona cu taieturi elicoidale | Nu se fixeaza la nimic | Preia abaterile mici de aliniere si vibratiile |
Butoane, reglaje si indicatoare:
Produsul nu are butoane, potentiometre, jumperi, comutatoare, LED-uri sau afisaj. Singurele elemente care se actioneaza sunt suruburile de fixare cu cap imbus din cele doua capete, cate doua la fiecare capat.
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Suruburi de fixare, capatul de 5 mm | Strang capatul cuplajului pe axul de 5 mm | Se strang cu o cheie imbus potrivita, dupa ce axul a intrat complet in alezaj |
| Suruburi de fixare, capatul de 8 mm | Strang capatul cuplajului pe axul de 8 mm | Se strang cu o cheie imbus potrivita, dupa ce axul a intrat complet in alezaj |
| Taieturi elicoidale | Dau flexibilitatea cuplajului | Nu se actioneaza. Se verifica doar sa nu fie deformate |
Fixarea unui capat se face asa. Introduceti axul in alezajul corespunzator pana la adancimea dorita. Strangeti usor primul surub, apoi pe al doilea, apoi reveniti la primul si strangeti fiecare ferm. Strangerea alternata tine axul centrat, iar suruburile nu se desfac singure la vibratii.
Pozitia de pornire este cu suruburile desfacute, astfel incat axele sa intre libere in alezaje. Dupa strangere, reglajul este corect daca axul nu mai aluneca in cuplaj la o incercare usoara cu mana. La rotirea lenta cu mana, cele doua axe trebuie sa se roteasca impreuna, fara joc.
Configurare:
Cuplajul nu are moduri de lucru sau parametri electrici. Configurarea inseamna montajul mecanic corect. Urmati pasii de mai jos in aceasta ordine.
Identificati cele doua capete. Capatul cu alezajul mai mic se potriveste pe axul de 5 mm, iar cel cu alezajul mai mare pe axul de 8 mm. Verificati inainte diametrele axelor, de exemplu cu un sublere. Un ax subdimensionat nu este tinut corect de suruburi, iar unul prea gros nu intra in alezaj.
Curatati axele de ulei si de aschii. Desfaceti suruburile pana nu mai ies in alezaj. Nu fortati axul in cuplaj, deoarece cu forta ar putea intra deformat.
Montati mai intai cuplajul pe axul motorului. Lasati intre fata motorului si cuplaj un mic spatiu liber, ca sa nu frece. Strangeti suruburile capatului respectiv, alternand intre ele.
Apropiati apoi axul condus de celalalt capat. Introduceti-l in alezaj si lasati intre cele doua axe un mic spatiu, ca ele sa nu se atinga in cuplaj. Aliniati cat mai bine axele, apoi strangeti suruburile capatului al doilea.
Montajul se pastreaza cat timp suruburile raman stranse, deci verificati-le periodic.
Exemplu de utilizare:
Exemplu de la cap la coada: conectarea unui motor pas cu pas cu ax de 5 mm la un surub trapezoidal cu diametrul de 8 mm, pentru axa Z a unei imprimante 3D.
Scoateti alimentarea motorului. Desfaceti toate cele patru suruburi ale cuplajului. Introduceti axul motorului de 5 mm in capatul mic al cuplajului, lasand cativa milimetri liberi fata de fata motorului. Strangeti cele doua suruburi ale capatului de 5 mm, alternand intre ele.
Introduceti surubul trapezoidal in capatul de 8 mm. Lasati un mic spatiu intre capetele celor doua axe. Fixati motorul pe suport fara sa strangeti complet cele patru suruburi ale lui. Rotiti usor surubul cu mana, apoi strangeti suruburile motorului in pozitia in care rotirea este cea mai lina.
Strangeti cele doua suruburi ale capatului de 8 mm. Rotiti surubul cu mana pe toata cursa. Daca se simte frecare, desfaceti suruburile motorului si realiniati motorul. La final alimentati motorul si comandati o deplasare lenta. Rezultatul corect este o miscare lina, fara zgomot de frecare si fara tremur al axei.
Probleme frecvente:
Axul aluneca in cuplaj. Cauza este de obicei strangerea insuficienta a suruburilor sau un ax cu diametru gresit. Rezolvarea este sa verificati diametrul axului cu un sublere, sa curatati axul de ulei si sa strangeti din nou suruburile, alternand intre ele.
Apare zgomot de frecare sau cuplajul se uzeaza repede. Cauza este de obicei lipsa spatiului intre axe sau intre cuplaj si fata motorului, astfel incat piesele se ating. Rezolvarea este sa desfaceti suruburile, sa reglati pozitia cuplajului si sa lasati un mic spatiu liber.
Surubul trapezoidal tremura la rotatie. Cauza este o aliniere slaba a axelor, mai mare decat poate prelua cuplajul. Rezolvarea este sa desfaceti suruburile motorului, sa realiniati motorul si sa strangeti din nou suruburile in pozitia cu rotirea cea mai lina.
Suruburile se desfac in timp. Cauza este vibratia mecanismului sau strangerea facuta doar pe un surub. Rezolvarea este sa strangeti alternativ ambele suruburi ale fiecarui capat si sa le verificati periodic.
Cuplajul pare deformat in zona cu taieturi. Cauza este o forta axiala sau o abatere de aliniere prea mare la montaj. Rezolvarea este sa inlocuiti piesa si sa montati axele mai bine aliniate.
Limitari si sfaturi:
Cuplajul este potrivit pentru sarcini usoare si medii si preia doar abateri mici de aliniere. Nu il folositi ca sa compensati un montaj gresit si nu il supuneti la socuri puternice sau la cupluri mari. Pentru fiecare ax, diametrul trebuie sa corespunda alezajului capatului respectiv.
Dupa montaj, verificati strangerea suruburilor dupa primele ore de functionare si apoi din cand in cand. Cuplajul poate fi folosit si pentru legarea unui motor la o pompa mica, la un encoder sau la un rola de avans, atunci cand axele au diametrele de 5 mm si 8 mm.
