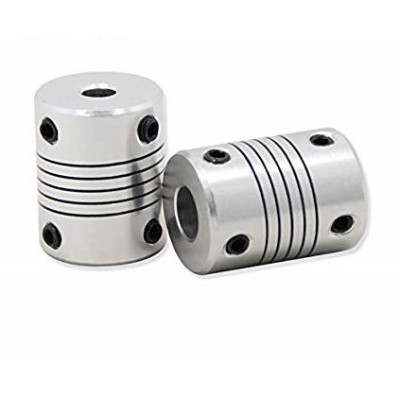

Rugalmas kuplung 5mm*8mm, alumínium, D19 x L25mm
Biztosítja a biztonságos összekapcsolást két, eltérő átmérőjű tengely között, ideális precíziós hajtásokhoz CNC gépekben, 3D nyomtatókban vagy automatizálásokban. Kompenzálja a kis beállási eltéréseket és csökkenti a rezgéseket, gyorsan szerelhető 5 mm-es és 8 mm-es tengelyekre, kompakt kialakítása, 25 mm-es magassága szűk helyekre is alkalmassá teszi, és segít védeni a hajtómű alkatrészeit.
A termék megvásárlásával jár 0,34 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az alumínium rugalmas kuplung két, eltérő átmérőjű tengelyt köt össze, egyet 5 mm-est és egyet 8 mm-est, és a forgómozgást az egyik tengelyről a másikra továbbítja. Alkalmas léptetőmotor összekötésére trapézmenetes orsóval vagy 8 mm-es tengellyel 3D nyomtatókban, CNC gépekben, lineáris mechanizmusokban és más, kis és közepes terhelésű mechanikus szerelvényekben.
A kuplung teste hosszában spirális bemetszésekkel rendelkezik, amelyek a középső részen egy rugóhoz hasonló rugalmas elemet alakítanak ki. Az alkatrész csavarásra merev marad, és játék nélkül továbbítja a forgást, a test rugalmassága pedig felveszi a tengelyek közötti kis beállási eltéréseket (radiális, szögirányú és axiális), csökkentve a rezgéseket és a csapágyak igénybevételét. A furatok az egyik végén 5 mm, a másikon 8 mm átmérőjűek, a teljes hossz 25 mm, a külső átmérő pedig 19 mm.
A főbb jellemzők közé tartozik az egydarabos alumíniumtest, a két, eltérő átmérőjű furat, és mindkét végén két-két imbuszfejű rögzítőcsavar. A kuplungnak nincsenek elektromos csatlakozásai, nem igényel tápellátást, kizárólag mechanikusan szerelhető, a csavarok tengelyekre történő meghúzásával.
Specifikációk:
Típus: Spirális bemetszésű rugalmas kuplung
Anyag: Alumínium
1. tengely átmérője: 5 mm
2. tengely átmérője: 8 mm
Rögzítés: Imbuszfejű csavarok, végenként 2
Hossz: 25 mm
Külső átmérő: 19 mm
Méretek: 19 x 25 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| 5 mm-es furattal rendelkező vég | Befogadja az 5 mm-es tengelyt, például léptetőmotor tengelyét. |
| 8 mm-es furattal rendelkező vég | Befogadja a 8 mm-es tengelyt, például trapézmenetes orsót vagy vezetőtengelyt. |
| Imbuszfejű rögzítőcsavarok, 5 mm-es vég | Két csavar, amely az 5 mm-es véget szorítja az 5 mm-es tengelyre. A tengelynek a furatba helyezése után megfelelő imbuszkulccsal húzzák meg. |
| Imbuszfejű rögzítőcsavarok, 8 mm-es vég | Két csavar, amely a 8 mm-es véget szorítja a 8 mm-es tengelyre. A tengelynek a furatba helyezése után megfelelő imbuszkulccsal húzzák meg. |
| Spirális bemetszésekkel ellátott zóna | Biztosítja a kuplung rugalmasságát, és felveszi a kis beállási eltéréseket és a rezgéseket. Nem rögzítik és nem működtetik. |
Használat:
Szereléskor ellenőrizze a két tengely átmérőjét, például tolómérővel, és válassza ki mindkét oldalra a megfelelő véget: a kisebb furatú véget az 5 mm-es tengelyhez, a nagyobb furatú véget a 8 mm-es tengelyhez.
Kapcsolja ki a hajtást vagy a mechanizmust, amellyel dolgozik, hogy a tengely véletlenül ne induljon el.
Tisztítsa meg a tengelyeket olajtól és forgácstól, majd lazítsa ki a csavarokat, amíg ki nem állnak a furatokból. Ne erőltesse a tengelyt a kuplungba.
Először a kuplungot szerelje fel a motor tengelyére, a motor homloklapja és a kuplung között hagyjon egy kis szabad helyet. Húzza meg enyhén az első csavart, majd a másodikat, aztán térjen vissza az elsőhöz, és húzza meg szilárdan mindkettőt.
Ezután dugja be a másik tengelyt a szemközti végbe, a két tengely vége között hagyjon egy kis rést, hogy a kuplungon belül ne érjenek egymáshoz. Állítsa be a tengelyeket a lehető legpontosabban, és a csavarokat ugyanabban a váltakozó sorrendben húzza meg.
Forgassa lassan kézzel a szerelvényt. A szerelés akkor helyes, ha a két tengely együtt forog, játék nélkül, és kézzel végzett enyhe próbánál a tengelyek nem csúsznak meg a kuplungban.
Ne lépje túl a kis beállási eltéréseket, amelyeket a kuplung felvehet, és ne használja hibás szerelés kompenzálására.
Stabil működés érdekében rendszeresen ellenőrizze a csavarok meghúzását, különösen rezgéses mechanizmusoknál, és figyelje, hogy a bemetszéses zóna ne deformálódjon.
- Méretek
- 19 x 25 mm
- Anyag
- Alumínium
- Típus
- Rugalmas tengelykapcsoló spirálvágással
- Hosszúság
- 25 mm
- Külső átmérő
- 19 mm
