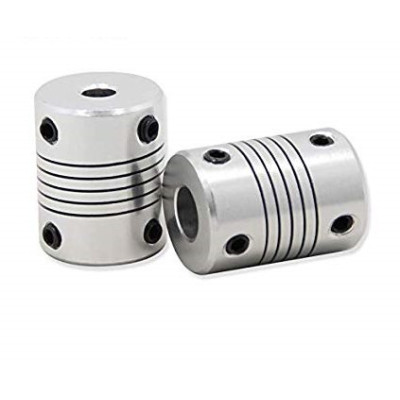

Giunto flessibile 5mm*8mm, alluminio, D19 x L25mm
Garantisce un collegamento sicuro tra due alberi con diametri diversi, ideale per trasmissioni di precisione in CNC, stampanti 3D o automazioni. Compensa piccoli disallineamenti e riduce le vibrazioni, si monta rapidamente su alberi da 5mm e 8mm, ha una costruzione compatta con altezza di 25mm per spazi ristretti e aiuta a proteggere i componenti dell'ingranaggio.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 25,62 Ft in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il giunto flessibile in alluminio collega due alberi con diametri diversi, uno da 5 mm e uno da 8 mm, e trasmette il movimento di rotazione da un albero all'altro. È adatto per collegare un motore passo-passo a una vite trapezoidale o a un albero da 8 mm, in stampanti 3D, macchine CNC, meccanismi lineari e altri gruppi meccanici con carichi leggeri e medi.
Il corpo del giunto presenta tagli elicoidali sulla lunghezza, che nella zona centrale formano un elemento elastico simile a una molla. Il pezzo rimane rigido alla torsione e trasmette la rotazione senza gioco, mentre grazie alla flessibilità del corpo compensa piccoli disallineamenti tra gli assi (radiali, angolari e assiali), riducendo le vibrazioni e il carico sui cuscinetti. I fori sono da 5 mm a un'estremità e da 8 mm all'altra, la lunghezza totale è di 25 mm, con un diametro esterno di 19 mm.
Tra le caratteristiche principali figurano il corpo in un unico pezzo di alluminio, i due fori di diametro diverso e due viti di fissaggio con testa a brugola per ciascuna estremità. Il giunto non ha collegamenti elettrici e non richiede alimentazione, essendo montato esclusivamente in modo meccanico, serrando le viti sugli alberi.
Specifiche:
Tipo: Giunto flessibile con tagli elicoidali
Materiale: Alluminio
Diametro albero 1: 5 mm
Diametro albero 2: 8 mm
Fissaggio: Viti con testa a brugola, 2 per ogni estremità
Lunghezza: 25 mm
Diametro esterno: 19 mm
Dimensioni: 19 x 25 mm
Layout:
| Elemento | Funzione |
|---|---|
| Estremità con foro da 5 mm | Riceve l'albero da 5 mm, ad esempio l'albero di un motore passo-passo. |
| Estremità con foro da 8 mm | Riceve l'albero da 8 mm, ad esempio una vite trapezoidale o un albero di guida. |
| Viti di fissaggio con testa a brugola, estremità da 5 mm | Due viti che serrano l'estremità sull'albero da 5 mm. Si stringono con una chiave a brugola adatta, dopo che l'albero è entrato nel foro. |
| Viti di fissaggio con testa a brugola, estremità da 8 mm | Due viti che serrano l'estremità sull'albero da 8 mm. Si stringono con una chiave a brugola adatta, dopo che l'albero è entrato nel foro. |
| Zona con tagli elicoidali | Conferisce flessibilità al giunto e compensa piccoli disallineamenti e vibrazioni. Non si fissa e non si aziona. |
Utilizzo:
Verificate prima del montaggio i diametri dei due alberi, ad esempio con un calibro a corsoio, e scegliete l'estremità adatta per ciascuno: l'estremità con foro più piccolo per l'albero da 5 mm e quella con foro più grande per l'albero da 8 mm.
Scollegate dall'alimentazione il motore o il meccanismo su cui lavorate, in modo che l'albero non si avvii accidentalmente.
Pulite gli alberi da olio e trucioli, poi svitate le viti finché non sporgono nei fori. Non forzate l'albero nel giunto.
Montate per primo il giunto sull'albero del motore, lasciando un piccolo spazio libero tra la faccia del motore e il giunto. Serrate leggermente la prima vite, poi la seconda, quindi tornate alla prima e serrate ciascuna in modo saldo.
Inserite poi l'altro albero nell'estremità opposta, lasciando un piccolo spazio tra le estremità dei due alberi, in modo che non si tocchino all'interno del giunto. Allineate gli assi nel modo migliore possibile e serrate le viti nello stesso ordine alternato.
Ruotate lentamente a mano il gruppo. Il montaggio è corretto se i due alberi ruotano insieme, senza gioco, e gli alberi non scivolano nel giunto durante una prova leggera a mano.
Non superate i piccoli disallineamenti che il giunto può compensare e non utilizzatelo per correggere un montaggio non corretto.
Per risultati stabili, verificate periodicamente il serraggio delle viti, in particolare nei meccanismi soggetti a vibrazioni, e controllate che la zona con i tagli non sia deformata.
- Dimensioni
- 19 x 25 mm
- Materiale
- Alluminio
- Tipo
- Giunto flessibile con taglio elicoidale
- Lunghezza
- 25 mm
- Diametro esterno
- 19 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (2) - Moderation della recensione
cele mai bune preturi de pe piata,la acelasi nivel de calitate
Produsul este conform descrierii.
Il giunto flessibile 5 mm * 8 mm è un pezzo meccanico indipendente, senza alimentazione elettrica, senza programma e senza collegamenti. È un manicotto in alluminio, con diametro esterno di 19 mm e lunghezza di 25 mm, con foro di 5 mm a un'estremità e di 8 mm all'altra.
Si usa nei progetti meccanici per collegare due alberi con diametri diversi, ad esempio l'albero da 5 mm di un motore passo passo e una vite trapezoidale oppure un albero da 8 mm, su una stampante 3D, una macchina CNC o un meccanismo lineare fatto in casa. Questo tutorial mostra come scegliere l'estremità corretta, come montare il pezzo e come verificare il montaggio.
Come funziona:
Il corpo del giunto ha più tagli elicoidali lungo la lunghezza. Questi trasformano la parte centrale in una molla a spirale. Il giunto resta rigido alla torsione, quindi trasmette il movimento di rotazione da un albero all'altro. In compenso può piegarsi e comprimersi un po', quindi assorbe piccoli disallineamenti tra gli alberi. Senza di esso, un albero leggermente disassato caricherebbe i cuscinetti del motore e della vite, produrrebbe vibrazioni e usurerebbe prematuramente i componenti.
Il giunto assorbe tre tipi di piccoli disallineamenti. Il disallineamento radiale si verifica quando gli alberi sono paralleli ma sfalsati. Il disallineamento angolare si verifica quando gli alberi formano tra loro un piccolo angolo. Il disallineamento assiale si verifica quando gli alberi si spostano leggermente in lunghezza, ad esempio a causa della dilatazione termica. Questi disallineamenti devono restare piccoli. Il giunto non sostituisce un montaggio accurato, ma tollera solo le piccole imperfezioni rimaste dopo l'allineamento.
Un calcolo utile per un meccanismo con motore passo passo e vite trapezoidale. Il giunto trasmette ogni passo del motore senza modificarlo, quindi lo spostamento resta determinato dal passo della vite. Una vite con passo di 8 mm per giro e un motore da 200 passi per giro danno 8 / 200 = 0.04 mm per passo intero. Con microstepping 1/16 si ottengono 0.04 / 16 = 0.0025 mm per micropasso.
Collegamento:
Il giunto non ha collegamenti elettrici, livelli logici o tensione di alimentazione. Si monta meccanicamente tra due alberi, e la tabella mostra cosa va in ciascuna estremità. Prima del montaggio scollegate l'alimentazione del motore, in modo che l'albero non parta accidentalmente.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Estremità con foro da 5 mm | Albero da 5 mm, ad esempio l'albero di un motore passo passo | Riceve la rotazione dell'albero motore |
| Estremità con foro da 8 mm | Albero da 8 mm, ad esempio una vite trapezoidale o un albero da 8 mm | Trasmette la rotazione all'albero condotto |
| Zona con tagli elicoidali | Non si fissa a nulla | Assorbe i piccoli disallineamenti e le vibrazioni |
Pulsanti, regolazioni e indicatori:
Il prodotto non ha pulsanti, potenziometri, jumper, interruttori, LED o display. Gli unici elementi da azionare sono le viti di fissaggio con testa a brugola sulle due estremità, due per ciascuna estremità.
| Elemento | Cosa fa | Come si usa |
|---|---|---|
| Viti di fissaggio, estremità da 5 mm | Stringono l'estremità del giunto sull'albero da 5 mm | Si serrano con una chiave a brugola adatta, dopo che l'albero è entrato completamente nel foro |
| Viti di fissaggio, estremità da 8 mm | Stringono l'estremità del giunto sull'albero da 8 mm | Si serrano con una chiave a brugola adatta, dopo che l'albero è entrato completamente nel foro |
| Tagli elicoidali | Danno flessibilità al giunto | Non si azionano. Si controlla solo che non siano deformati |
Il fissaggio di un'estremità si esegue così. Inserite l'albero nel foro corrispondente fino alla profondità desiderata. Serrate leggermente la prima vite, poi la seconda, quindi tornate alla prima e serrate ciascuna in modo deciso. Il serraggio alternato mantiene l'albero centrato e le viti non si allentano da sole per effetto delle vibrazioni.
La posizione di partenza è con le viti allentate, in modo che gli alberi entrino liberamente nei fori. Dopo il serraggio, la regolazione è corretta se l'albero non scivola più nel giunto con una leggera prova a mano. Ruotando lentamente a mano, i due alberi devono girare insieme, senza gioco.
Configurazione:
Il giunto non ha modalità di funzionamento né parametri elettrici. La configurazione consiste nel corretto montaggio meccanico. Seguite i passaggi qui sotto in questo ordine.
Identificate le due estremità. L'estremità con il foro più piccolo si adatta all'albero da 5 mm, mentre quella con il foro più grande si adatta all'albero da 8 mm. Verificate prima i diametri degli alberi, ad esempio con un calibro. Un albero sottodimensionato non viene trattenuto correttamente dalle viti, mentre uno troppo spesso non entra nel foro.
Pulite gli alberi da olio e trucioli. Allentate le viti fino a che non sporgono più nel foro. Non forzate l'albero nel giunto, perché con la forza potrebbe entrare deformato.
Montate prima il giunto sull'albero del motore. Lasciate tra la faccia del motore e il giunto un piccolo spazio libero, in modo che non sfreghi. Serrate le viti di quell'estremità, alternandole.
Avvicinate poi l'albero condotto dall'altra estremità. Inseritelo nel foro e lasciate tra i due alberi un piccolo spazio, in modo che non si tocchino nel giunto. Allineate il più possibile gli alberi, quindi serrate le viti della seconda estremità.
Il montaggio si mantiene finché le viti restano serrate, quindi controllatele periodicamente.
Esempio di utilizzo:
Esempio dall'inizio alla fine: collegamento di un motore passo passo con albero da 5 mm a una vite trapezoidale con diametro di 8 mm, per l'asse Z di una stampante 3D.
Scollegate l'alimentazione del motore. Allentate tutte e quattro le viti del giunto. Inserite l'albero del motore da 5 mm nell'estremità piccola del giunto, lasciando alcuni millimetri liberi rispetto alla faccia del motore. Serrate le due viti dell'estremità da 5 mm, alternandole.
Inserite la vite trapezoidale nell'estremità da 8 mm. Lasciate un piccolo spazio tra le estremità dei due alberi. Fissate il motore al supporto senza serrare completamente le sue quattro viti. Ruotate leggermente la vite a mano, poi serrate le viti del motore nella posizione in cui la rotazione è più fluida.
Serrate le due viti dell'estremità da 8 mm. Ruotate la vite a mano per tutta la corsa. Se si avverte attrito, allentate le viti del motore e riallineate il motore. Alla fine alimentate il motore e comandate uno spostamento lento. Il risultato corretto è un movimento fluido, senza rumore di sfregamento e senza tremolio dell'asse.
Problemi frequenti:
L'albero scivola nel giunto. La causa è di solito un serraggio insufficiente delle viti oppure un albero con diametro sbagliato. La soluzione è verificare il diametro dell'albero con un calibro, pulire l'albero dall'olio e serrare di nuovo le viti, alternandole.
Si sente un rumore di sfregamento oppure il giunto si usura rapidamente. La causa è di solito la mancanza di spazio tra gli alberi o tra il giunto e la faccia del motore, quindi i pezzi si toccano. La soluzione è allentare le viti, regolare la posizione del giunto e lasciare un piccolo spazio libero.
La vite trapezoidale trema durante la rotazione. La causa è un allineamento scarso degli alberi, maggiore di quello che il giunto può assorbire. La soluzione è allentare le viti del motore, riallineare il motore e serrare di nuovo le viti nella posizione con la rotazione più fluida.
Le viti si allentano nel tempo. La causa è la vibrazione del meccanismo oppure un serraggio eseguito su una sola vite. La soluzione è serrare in modo alternato entrambe le viti di ciascuna estremità e controllarle periodicamente.
Il giunto appare deformato nella zona dei tagli. La causa è una forza assiale o un disallineamento troppo grande in fase di montaggio. La soluzione è sostituire il pezzo e montare gli alberi meglio allineati.
Limitazioni e consigli:
Il giunto è adatto per carichi leggeri e medi e assorbe solo piccoli disallineamenti. Non usatelo per compensare un montaggio sbagliato e non sottoponetelo a forti urti o a coppie elevate. Per ciascun albero, il diametro deve corrispondere al foro di quella estremità.
Dopo il montaggio, controllate il serraggio delle viti dopo le prime ore di funzionamento e poi di tanto in tanto. Il giunto può essere usato anche per collegare un motore a una piccola pompa, a un encoder o a un rullo di avanzamento, quando gli alberi hanno diametri di 5 mm e 8 mm.
