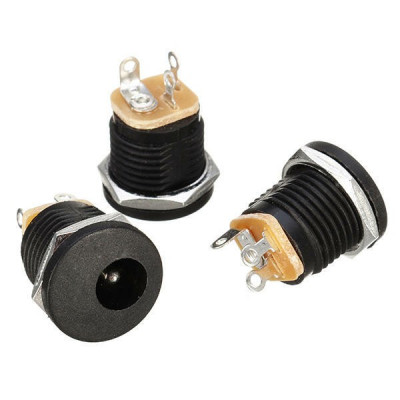

Presa femmina di alimentazione DC 5.5x2.1, montaggio a pannello, foro 14mm, 3 terminali da saldare
Connettore DC femmina 5.5x2.1 per alimentazione, ideale per progetti elettronici e apparecchiature industriali. Si monta a pannello con fissaggio nel foro per una presa stabile, richiede un foro da 14 mm, offre un contatto sicuro e una connessione affidabile, adatto a un cablaggio rapido e a una manutenzione semplice.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,08 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La presa femmina di alimentazione DC 5.5 x 2.1 mm con fissaggio a pannello è un connettore che si monta in un foro sulla carcassa di un apparecchio o su un pannello frontale. Attraverso di essa entra l'alimentazione da un alimentatore esterno con spinotto 5.5 x 2.1 mm, senza che i cavi debbano passare direttamente attraverso la parete del contenitore. È adatta per alimentatori da laboratorio, amplificatori, strisce LED, ventilatori, telecamere e altri apparecchi montati in contenitori.
La presa accetta spinotti con diametro esterno di 5.5 mm e diametro interno di 2.1 mm. Si fissa in un foro con diametro di 14 mm, con l'aiuto del corpo filettato e del dado esagonale. Sul retro ha tre terminali da saldare. PIN è collegato al pin centrale, SLEEVE alla parete esterna della presa, mentre SW è un contatto di commutazione.
Tra le caratteristiche principali si annoverano il corpo in plastica nera con filettatura esterna, il dado esagonale metallico per il fissaggio nel pannello, il pin centrale per il positivo di alimentazione, il contatto esterno per la massa, il contatto di commutazione SW e i tre terminali con foro per la saldatura dei fili. La presa non ha alimentazione propria, trasmette la tensione continua dell'alimentatore al carico.
Specifiche:
Tipo: Presa femmina di alimentazione DC, per montaggio a pannello
Spinotto compatibile: 5.5 x 2.1 mm (diametro esterno 5.5 mm, diametro interno 2.1 mm)
Contatti: 3 terminali da saldare (PIN, SLEEVE, SW)
Fissaggio: Corpo filettato con dado esagonale
Diametro del foro di montaggio: 14 mm
Colore: Nero
Layout:
| Elemento | Funzione |
|---|---|
| Foro frontale con pin centrale | Riceve lo spinotto dell'alimentatore. Il pin centrale entra nel foro interno da 2.1 mm dello spinotto. |
| Corpo filettato | Passa attraverso il foro da 14 mm del pannello e sostiene il dado di fissaggio. |
| Dado esagonale | Si stringe dal retro del pannello e fissa la presa nel foro. |
| Terminale PIN | Contatto collegato al pin centrale. Per convenzione si usa come positivo di alimentazione. |
| Terminale SLEEVE | Contatto collegato alla parete esterna della presa, che tocca la guaina dello spinotto. Si usa come negativo o massa. |
| Terminale SW | Contatto di commutazione. Tocca il terminale SLEEVE finché non è inserito alcuno spinotto e si separa da esso quando lo spinotto entra nella presa. |
| Base isolante | Separa elettricamente i terminali tra loro e li sostiene sul retro del corpo della presa. |
Piedinatura:
| Connettore | Pin | Funzione |
|---|---|---|
| Presa DC 5.5 x 2.1 | PIN | Pin centrale, positivo di alimentazione per convenzione |
| Presa DC 5.5 x 2.1 | SLEEVE | Contatto esterno, negativo o massa |
| Presa DC 5.5 x 2.1 | SW | Contatto di commutazione, collegato a SLEEVE senza spinotto e aperto con lo spinotto inserito |
Utilizzo:
Non utilizzare la presa per la tensione di rete di 220 VAC, essa è destinata ad alimentazioni in corrente continua a bassa tensione.
Sulla presa non è riportata alcuna marcatura, quindi identificate i terminali prima di saldare. Impostate il multimetro sulla misura di continuità e, senza spinotto nella presa, individuate il terminale SW, che conduce verso SLEEVE.
Inserite quindi uno spinotto 5.5 x 2.1 mm e misurate tra la punta interna dello spinotto e ciascun terminale. Il terminale che conduce verso il pin centrale è PIN, mentre quello che conduce verso la guaina dello spinotto è SLEEVE.
Forate il pannello con la punta da 14 mm, inserite la presa dal lato frontale del pannello e serrate il dado dal retro senza forzare la filettatura.
Infilate un tubetto termorestringente su ciascun filo, saldate il filo positivo su PIN e il filo negativo su SLEEVE, quindi verificate che la saldatura non crei un ponte tra due terminali e isolate ciascun giunto.
Verificate l'etichetta dell'alimentatore prima del collegamento. La maggior parte degli alimentatori ha il positivo al centro, e un'alimentazione invertita può danneggiare il carico.
Inserite lo spinotto nella presa, collegate l'alimentatore alla rete e misurate la tensione con il multimetro sui volt DC, con il puntale rosso su PIN e quello nero su SLEEVE. Un valore positivo, vicino alla tensione dell'alimentatore, indica che la polarità è corretta.
Non utilizzate spinotti con diametro interno di 2.5 mm, perché entrano con gioco e fanno un contatto debole.
Mantenete la corrente del carico il più bassa possibile, sotto 1 A, e per sicurezza preferibilmente sotto 0.5 A. Per correnti più elevate scegliete un connettore dimensionato di conseguenza.
- Tipo
- Presa di alimentazione DC femmina, da pannello
- Colore
- Nero
- Numero di pin
- 3
- Tipo di connettore
- 5.5 x 2.1 mm
- Montaggio
- A pannello, con filettatura e dado
- Diametro foro di montaggio
- 14 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (10) - Moderation della recensione
Foarte multumit de calitatea serviciilor Dumneavoastra,de produse si de livrare.Voi apela cu incredere din nou cand va fi cazul.Multumesc!
De calitate
Inca nu le-am folosit
Produs exact ce este in descriere si pe poze.
Ok
La presa femmina di alimentazione DC 5.5 x 2.1 mm con fissaggio a pannello (Mufa Mama) è un connettore da montare in un foro del diametro di 14 mm, sul contenitore di un apparecchio o su un pannello frontale. Attraverso di essa entra l'alimentazione da un alimentatore esterno con spinotto 5.5 x 2.1 mm, e i cavi non passano più direttamente attraverso la parete. Si utilizza per alimentatori da laboratorio, amplificatori, strisce LED, ventole, telecamere e altri apparecchi montati in contenitori.
Il tutorial utilizza la sola presa, come connettore passivo, con un alimentatore di rete da 12 VDC 1 A e una ventola da 12 VDC. Mostra come si riconoscono i terminali, come si monta la presa nel pannello, come si cabla e come si verifica.
Come funziona:
La presa ha tre terminali da saldare sul retro. Il terminale PIN è collegato al pin centrale, in cui entra il foro interno dello spinotto, e per convenzione si usa come positivo. Il terminale SLEEVE è collegato alla parete esterna della presa, che tocca la boccola dello spinotto, e si usa come negativo o massa. Il terminale SW è un contatto di commutazione che tocca SLEEVE finché non è inserito alcuno spinotto e si separa da esso quando lo spinotto entra. In questo tutorial il terminale SW non viene usato.
La presa accetta spinotti con diametro esterno di 5.5 mm e diametro interno di 2.1 mm. Uno spinotto da 2.5 mm entra largo e fa contatto debole, quindi non va usato.
La presa non modifica la tensione, ma trasmette soltanto la corrente dall'alimentatore al carico. Il limite è dato dai contatti, perciò restano valide le consuete formule di potenza. Una ventola da 12 VDC che assorbe 0.15 A ha una potenza di 12 V x 0.15 A = 1.8 W. Un alimentatore da 12 VDC 1 A può erogare al massimo 12 V x 1 A = 12 W. L'esempio ha quindi un ampio margine. Mantenete il carico sotto 1 A e, per sicurezza, preferibilmente sotto 0.5 A, poiché la corrente esatta di questo modello non è specificata.
La maggior parte degli alimentatori ha la polarità positiva al centro, indicata sull'etichetta con il simbolo di polarità centro positivo. Verificate l'etichetta dell'alimentatore prima del collegamento, perché un'alimentazione invertita può danneggiare il carico.
Collegamento:
Non usate la presa con la tensione di rete di 220 VAC e cablatela solo con l'alimentatore scollegato dalla presa. La ventola da 12 VDC si collega alla presa, e l'alimentatore da 12 VDC con spinotto 5.5 x 2.1 mm, positivo al centro, si inserisce nella presa. Il filo rosso della ventola va a PIN, e quello nero a SLEEVE.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| PIN | Ventola 12 V, filo rosso | Positivo di alimentazione, pin centrale |
| SLEEVE | Ventola, filo nero | Massa, negativo di alimentazione |
| SW | Non collegato | Contatto di commutazione, non usato in questo esempio |
La tensione di alimentazione è quella dell'alimentatore, 12 VDC nell'esempio. Non esistono livelli logici e non servono convertitori o resistenze. La corrente del carico deve restare sotto 1 A e, per sicurezza, preferibilmente sotto 0.5 A.
Configurazione:
La presa non ha pulsanti, regolazioni né LED, quindi non ci sono impostazioni da fare. La preparazione consiste nel riconoscere i terminali e nel montaggio nel pannello.
Sulla presa non c'è alcuna scritta, quindi identificate i terminali prima di saldare. Impostate il multimetro sulla misura di continuità. Senza spinotto nella presa, individuate il terminale SW, collegato a SLEEVE. Inserite poi uno spinotto 5.5 x 2.1 mm e misurate tra la punta interna dello spinotto e ciascun terminale. Il terminale che conduce al pin centrale è PIN. Il terminale che conduce alla boccola dello spinotto è SLEEVE. Il terminale rimanente è SW, e il suo collegamento con SLEEVE si interrompe quando lo spinotto è inserito.
Forate il pannello con la punta da 14 mm. Inserite la presa dal lato frontale del pannello e serrate il dado sul retro, senza forzare la filettatura.
Infilate un tubetto termorestringente su ciascun filo. Saldate il filo rosso su PIN e il filo nero su SLEEVE. Verificate che la saldatura non crei un ponte tra due terminali, poi isolate ciascun giunto con il tubetto termorestringente.
Prima di collegare il carico, inserite lo spinotto dell'alimentatore nella presa e collegate l'alimentatore alla rete. Misurate in volt DC, con il puntale rosso su PIN e quello nero su SLEEVE. Dovreste leggere circa +12 V. Se il valore è negativo, l'alimentatore ha la polarità invertita e dovete scambiare i fili o cambiare alimentatore. Scollegate l'alimentatore dalla rete e solo allora collegate la ventola.
Esempio di utilizzo:
Alimentate una ventola da 80 x 80 mm, 12 VDC, 0.15 A, tramite una presa montata sul pannello di un contenitore. Collegate l'alimentatore da 12 VDC 1 A alla presa, poi l'alimentatore alla rete. La ventola si avvia subito, e togliendo lo spinotto si ferma.
Se la ventola non parte, scollegate l'alimentatore e verificate i colori dei fili e le saldature. Non lasciate lo spinotto mezzo inserito, perché il contatto instabile può far avviare e fermare la ventola da sola.
Problemi frequenti:
Il carico non si accende affatto. La causa più comune è un filo saldato sul terminale sbagliato, ad esempio su SW invece che su PIN. Scollegate l'alimentatore dalla rete, verificate i terminali con il multimetro in continuità e risaldate il filo sul terminale corretto.
La tensione misurata è negativa. L'alimentatore ha la polarità centro negativo oppure i fili sono invertiti. Non collegate il carico. Sostituite l'alimentatore con uno a positivo al centro o invertite i fili sulle saldature.
Il carico si accende e si spegne quando muovete il cavo. Lo spinotto non ha il diametro interno di 2.1 mm, ad esempio è da 2.5 mm, oppure la saldatura è debole. Usate uno spinotto 5.5 x 2.1 mm e risaldate i giunti.
L'alimentatore si spegne o si scalda. C'è un cortocircuito tra due terminali, di solito un ponte di saldatura, oppure il carico assorbe più di quanto l'alimentatore può erogare. Scollegate l'alimentatore dalla rete, ispezionate le saldature e verificate la corrente del carico.
La presa gira nel pannello o si stacca. Il dado non è serrato a sufficienza oppure il foro è più grande di 14 mm. Serrate il dado sul retro, senza forzare la filettatura.
Limiti e consigli:
La presa è adatta per alimentazioni in corrente continua a bassa tensione e per carichi piccoli. Non usatela con la tensione di rete di 220 VAC. La corrente esatta di questo modello non è specificata, quindi mantenete il carico sotto 1 A, preferibilmente sotto 0.5 A, e per carichi più grandi scegliete un connettore dimensionato per la corrente richiesta.
Scegliete pannelli di spessore adatto alla lunghezza della filettatura, in modo che il dado si serri completamente. Per un montaggio pulito, usate fili di sezione adeguata al carico e un tubetto termorestringente su ogni saldatura. La presa può essere usata con qualsiasi apparecchio alimentato in corrente continua tramite un alimentatore esterno con spinotto 5.5 x 2.1 mm, positivo al centro.
