Presa audio femmina PJ392, jack 3.5mm stereo, con filettatura, 3 contatti, montaggio a pannello

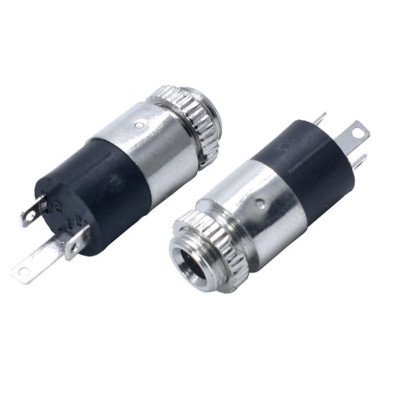

La PJ392 è una presa audio femmina da 3.5 mm, stereo, con corpo metallico cilindrico, filettatura esterna e dado zigrinato, pensata per il montaggio su pannello. Si usa come ingresso audio in scatole di progetto, amplificatori, casse attive e radio autocostruite, dove si collega un cavo jack da telefono, computer o lettore.

È un componente passivo, senza controller e senza programma. In questo tutorial la montiamo come ingresso stereo per un modulo amplificatore PAM8403 da 2 x 3 W, alimentato da un alimentatore di rete da 5 V.

Come funziona:

La presa ha 3 contatti che corrispondono alle tre zone di una spina jack stereo da 3.5 mm. La punta della spina (TIP) porta il canale sinistro, l'anello centrale (RING) porta il canale destro, mentre il corpo della spina (SLEEVE) è la massa comune. La presa è di tipo chiuso, quindi non ha contatti di commutazione. Trasferisce semplicemente il segnale dalla spina alle tre linguette di saldatura.

Il segnale audio di un telefono o di un computer ha una tensione bassa, dell'ordine di un volt, e una corrente trascurabile. Per questo la presa non limita nulla nel circuito, e l'amplificatore PAM8403 lo porta al livello necessario per gli altoparlanti. Il modulo PAM8403 ha uscite a ponte (BTL), quindi ogni canale ha due morsetti attivi (+ e -) e nessuno dei due è la massa.

Per l'alimentazione facciamo un calcolo semplice. Un altoparlante da 4 ohm che riceve 3 W richiede una corrente efficace di radice di (3 W / 4 ohm), cioè circa 0.87 A. Per due canali alla massima potenza risulta, con margine, una corrente dell'ordine di 1.5 - 2 A, per questo usiamo un alimentatore da 5 V con almeno 2 A.

Collegamento:

Scollegate l'alimentatore dalla presa di corrente prima di qualsiasi saldatura o modifica del circuito stampato. Alimentate il modulo PAM8403 solo a 5 V, perché una tensione più alta lo distrugge. Il segnale audio è analogico, quindi non esistono livelli logici e non servono convertitori di livello o resistenze di pull-up. I contatti della presa sopportano solo il segnale audio e non fanno passare la corrente di alimentazione dell'amplificatore.

Non collegate mai i morsetti L- o R- alla massa e neppure tra loro. Non mettete due altoparlanti in parallelo sullo stesso canale. Usate altoparlanti da 4 ohm o 8 ohm, con una potenza di almeno 3 W.

Configurazione:

La presa non ha pulsanti, potenziometri, jumper o LED, quindi su di essa non c'è nulla da regolare. L'unica preparazione è l'identificazione dei contatti e il montaggio nel pannello. Sul corpo della presa non è indicato quale linguetta è TIP, RING o SLEEVE, quindi le verifichiamo prima di saldare.

Passo 1. Inserite nella presa una spina jack stereo da 3.5 mm, preferibilmente con corpo metallico o con contatti accessibili.

Passo 2. Impostate il multimetro sulla modalità di continuità. Appoggiate un puntale sulla punta della spina e toccate con l'altro, uno alla volta, ogni linguetta della presa. Quando il multimetro suona, quella linguetta è TIP.

Passo 3. Ripetete con l'anello centrale della spina per trovare RING e con il corpo della spina, la parte più vicina al cavo, per trovare SLEEVE. Di norma la linguetta più lunga è SLEEVE, ma confermatela con il multimetro sul vostro pezzo.

Passo 4. Saldate i fili sulle linguette prima del montaggio nel pannello, perché saldare su una presa già fissata è scomodo. Le linguette hanno dei fori in cui il filo può essere avvolto per un collegamento meccanico solido. Isolate ogni linguetta con guaina termorestringente, in modo che non si tocchino tra loro.

Passo 5. Forate il pannello con una punta di circa 6.35 mm (1/4 di pollice). Inserite la presa dall'interno, in modo che il filetto esca attraverso il pannello, poi serrate il dado zigrinato dall'esterno. Il filetto è corto, quindi il montaggio è adatto a pannelli sottili, di circa 2 mm.

Esempio di utilizzo:

Costruiamo un ingresso audio per una piccola cassa stereo. Saldate i fili sulla presa PJ392 e montatela nel pannello della scatola, poi collegate TIP all'ingresso L, RING all'ingresso R e SLEEVE alla massa dell'ingresso audio del modulo PAM8403, come nello schema. Per fili più lunghi di 10 - 15 cm usate cavo schermato o fili intrecciati, per ridurre il rumore di rete.

Collegate gli altoparlanti da 4 ohm 3 W ai morsetti L+ e L- per il sinistro e R+ e R- per il destro. Collegate i morsetti dell'alimentatore DC ai morsetti 5V + e - del modulo, rispettando la polarità. Verificate ancora una volta che nessun morsetto di uscita tocchi la massa.

Abbassate il volume del telefono o del computer a circa la metà. Inserite a fondo il cavo jack nella presa PJ392 e solo dopo collegate l'alimentatore da 5 V alla presa di corrente. Aumentate gradualmente il volume. Dovreste sentire il suono in entrambi gli altoparlanti. Per verificare l'ordine dei canali, riproducete un brano di test sinistra - destra. Il suono deve passare da un altoparlante all'altro, nell'ordine corretto.

Problemi frequenti:

Non si sente nulla. La causa più comune è l'alimentazione assente oppure un contatto SLEEVE non saldato. Misurate 5 V tra i morsetti di alimentazione del modulo, verificate che la spina sia inserita completamente e che la massa della presa arrivi alla massa dell'ingresso audio.

Si sente un solo canale. Una delle linguette TIP o RING non è saldata bene oppure è stata collegata in modo errato. Ripetete la verifica con il multimetro e rifate la saldatura fredda. Se il suono esce sul canale invertito, scambiate tra loro i fili di TIP e RING.

Si sentono rumore o ronzio. I fili tra la presa e il modulo sono troppo lunghi oppure passano vicino al cavo di rete. Accorciate i fili, usate cavo schermato o fili intrecciati e verificate che la massa della presa sia collegata alla massa dell'ingresso audio.

Il suono è debole o distorto. Il volume della sorgente è troppo basso o troppo alto, oppure l'alimentazione può essere insufficiente. Regolate il volume della sorgente e usate un alimentatore da 5 V con almeno 2 A.

La presa non si fissa nel pannello. Il pannello è troppo spesso per il filetto corto della presa oppure il foro è troppo piccolo. Usate un pannello di circa 2 mm e un foro di circa 6.35 mm.

Limiti e consigli:

La presa PJ392 è un connettore per segnale audio di livello basso. La portata nominale è di 30 VDC e 0.5 A, quindi non usatela per l'alimentazione o per correnti elevate. Essendo di tipo chiuso, non commuta automaticamente la sorgente audio e non spegne l'altoparlante all'inserimento della spina.

Il filetto corto limita il montaggio a pannelli sottili, e le linguette non marcate vanno verificate con il multimetro prima della saldatura.

Con la stessa presa potete costruire ulteriori ingressi audio per altri amplificatori, mixer semplici o scatole di progetto. Per progetti più ordinati, usate più prese dello stesso tipo, ognuna con una coppia di fili etichettata.
