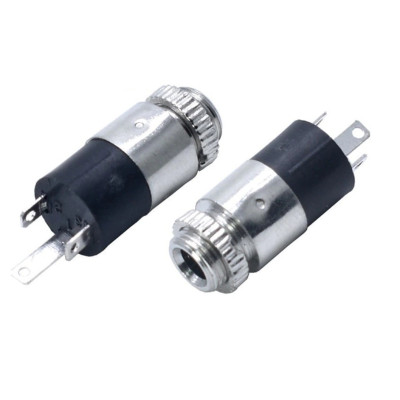

PJ392 anyás audiocsatlakozó, 3.5mm sztereo jack, menetes, 3 érintkezővel, panelbe szerelhető
Az 3.5 mm-es menetes anyás audiocsatlakozó ideális megbízható audiobemenet kialakításához elektronikai projektekben és barkácsberendezésekben. Hengeres csatlakozó panelre szereléshez, az anyacsavarral szilárdan rögzül a rezgésekkel szemben is. Stabil érintkezést és könnyű jack dugó behelyezést biztosít, kompatibilis a szokásos kábelekkel és házakkal, javításokhoz és prototípusokhoz is alkalmas.
A termék megvásárlásával jár 0,13 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A PJ392 anyás csatlakozó egy 3.5 mm-es sztereó jack aljzat, fémhengeres testtel, külső menettel és recézett anyacsavarral, panelbe szereléshez. Bemeneti vagy kimeneti audiocsatlakozóként használható dobozokban, erősítőkben, aktív hangfalakban, rádióvevőkben és más, a felhasználó által épített vagy módosított audioberendezésekben, ahol 3.5 mm-es jack dugót kell csatlakoztatni telefonról, számítógépről vagy lejátszóról érkező kábellel.
Az aljzat 3 érintkezője a sztereó dugó három zónájának felel meg: a csúcs (TIP) a bal csatornának, a középső gyűrű (RING) a jobb csatornának, a dugó teste (SLEEVE) pedig a közös földnek. Ez zárt kialakítású aljzat, kapcsoló érintkezők nélkül, a dugón lévő jel közvetlenül jut el a három forrasztólapkához.
A főbb jellemzők közé tartozik a menetes fémtest, a panelhez rögzítő recézett anyacsavar, a fekete hátoldali szigetelőtest, valamint a furatokkal ellátott forrasztólapkák, amelyekre a vezeték szilárd mechanikai kötésért átfűzhető.
Specifikációk:
Névleges feszültség: 30 VDC
Névleges áram: 0.5 A
Típus: Audio anyás csatlakozó, 3.5 mm, sztereo
Érintkezők száma: 3 (TIP, RING, SLEEVE)
Csatlakozó típusa: Zárt, kapcsoló érintkezők nélkül
Rögzítés: Panelbe, menettel és recézett anyacsavarral
Csatlakoztatás: Forrasztás a lapkákra
Átmeneti ellenállás: legfeljebb 0.03 ohm
Szigetelési ellenállás: legalább 100 Mohm
Szigetelési szilárdság: 500 VAC / perc
Üzemi hőmérséklet: -40 - 55 C
Élettartam: 5000 csatlakoztatási ciklus

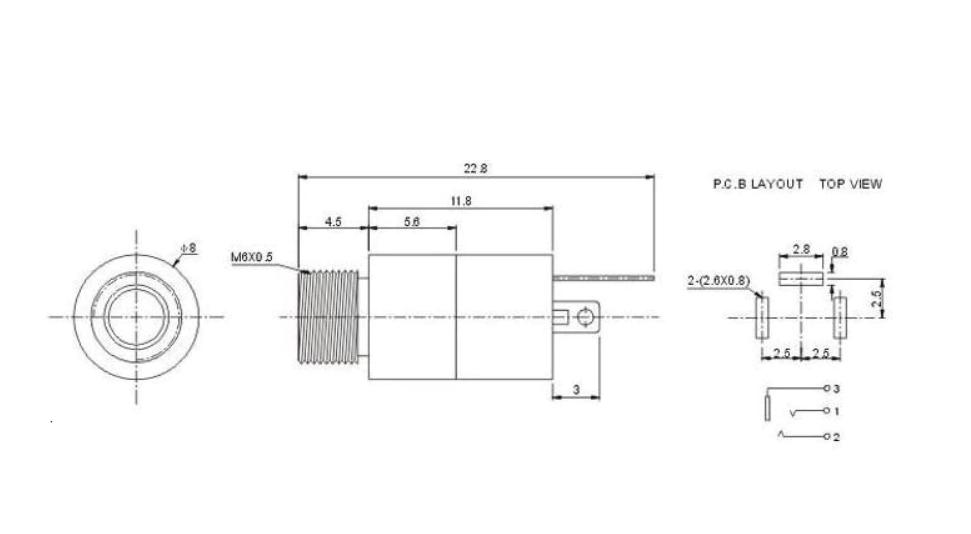

Felépítés:
| Elem | Funkció |
|---|---|
| 3.5 mm-es jack dugó befogadó nyílás | Befogadja a 3.5 mm-es sztereó jack dugót. |
| Recézett anyacsavar | Rögzíti az aljzatot a panelben, a panel külső oldalán csavarozható meg. |
| Menetes fémtest | Átmegy a panel furatán, és megtartja az anyacsavart. |
| Fekete szigetelőtest | Megtartja és egymástól elszigeteli a három érintkező lapkát. |
| TIP lapka | Érintkezik a dugó csúcsával, a bal csatornával. Van rajta furat a vezeték átfűzéséhez. |
| RING lapka | Érintkezik a dugó középső gyűrűjével, a jobb csatornával. Van rajta furat a vezeték átfűzéséhez. |
| SLEEVE lapka | Érintkezik a dugó testével, a közös földdel. Van rajta furat a vezeték átfűzéséhez. |
Kiosztás (pinout):
| Csatlakozó | Láb | Funkció |
|---|---|---|
| PJ392 | TIP | Audiojel bal csatorna (a dugó csúcsa) |
| PJ392 | RING | Audiojel jobb csatorna (a dugó középső gyűrűje) |
| PJ392 | SLEEVE | Közös föld (a dugó teste) |
Használat:
Forrasztás előtt azonosítsa be az érintkezőket, mert a csatlakozó testén nincs megjelölve, melyik lapka a TIP, a RING vagy a SLEEVE.
Dugjon a csatlakozóba egy 3.5 mm-es sztereó jack dugót, és állítsa a multimétert folytonosság-mérésre. Az egyik mérőhegyet helyezze a dugó csúcsára, a másikkal pedig sorban érintse meg az egyes lapkákat. Amikor a multiméter megszólal, az adott lapka a TIP.
Ugyanígy járjon el a dugó középső gyűrűjével a RING, a dugó testével pedig a SLEEVE megtalálásához. Általában a leghosszabb lapka a SLEEVE, de a multiméterrel ellenőrizze a saját darabján.
A vezetékeket a panelbe szerelés előtt forrassza a lapkákra, mert egy már rögzített csatlakozóra forrasztani kényelmetlen. Fűzze át a vezetéket a lapka furatán, és minden lapkát szigetelje hősűrítő csővel, hogy ne érintkezzenek egymással.
Fúrjon a panelbe körülbelül 6.35 mm (1/4 inch) átmérőjű furatot. Dugja a csatlakozót a belső oldalról, úgy, hogy a menet kiálljon a panelen, majd a külső oldalról csavarozza meg a recézett anyacsavart.
Vékony, körülbelül 2 mm vastag paneleket használjon, mert a menet rövid.
Csatlakoztassa a TIP-et a bal csatorna bemenetére, a RING-et a jobb csatorna bemenetére, a SLEEVE-et pedig az audioáramkör földjére.
Ne használja a csatlakozó érintkezőit tápáram továbbítására. A csatlakozó audiojelekhez készült, a névleges terhelése 30 VDC és 0.5 A.
A csatlakozó és az áramkör között 10 - 15 cm-nél hosszabb vezetékekhez árnyékolt kábelt vagy csavart vezetékpárt használjon, hogy csökkentse a hálózati zajt.
A dugót teljesen dugja be a csatlakozóba, mert a félig bedugott dugó egy csatornát jel nélkül hagyhat, vagy zárlatba kötheti egymással az érintkezőket.
- Típus
- Audio aljzat, 3.5 mm, sztereó
- Üzemi hőmérséklet
- -40-55 °C
- Tűk száma
- 3 (TIP, RING, SLEEVE)
- Névleges feszültség
- 30 V DC
- Szerelés
- Panelbe, menettel és recézett anyával
- Névleges áram
- 0.5 A
- Átmérő
- 3.5 mm
- Élettartam
- 5000 csatlakoztatási ciklus
- Érintkezési ellenállás
- maximum 0.03 Ω
- Szigetelési ellenállás
- minimum 100 MΩ
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
Mufa intra greu jar piulita daca vrei sa o strangi sare filetul
Mufa tata intra mai greu, dar nu e tocmai un neajuns.
OK Totul
Foarte multumit, recomand aceasta firma.
A PJ392 jelű csatlakozó egy 3.5 mm-es, sztereó, anya kialakítású audiocsatlakozó, hengeres fémházzal, külső menettel és recézett anyával, panelbe szereléshez. Bemeneti audiocsatlakozóként használják projektdobozokban, erősítőkben, aktív hangfalakban és házilag épített rádiókban, ahol telefon, számítógép vagy lejátszó jack kábelét kell csatlakoztatni.
Ez passzív alkatrész, sem vezérlője, sem programja nincs. Ebben a bemutatóban egy 2 x 3 W-os PAM8403 erősítőmodul sztereó bemeneteként szereljük be, amelyet 5 V-os hálózati adapterről táplálunk.
Működés:
A csatlakozónak 3 érintkezője van, amelyek a 3.5 mm-es sztereó jack dugó három zónájának felelnek meg. A hegy (TIP) a bal csatornát viszi, a középső gyűrű (RING) a jobb csatornát, a dugó teste (SLEEVE) pedig a közös föld. A csatlakozó zárt típusú, tehát nincsenek kapcsoló érintkezői. Csak kivezeti a jelet a dugóból a három forrasztólapra.
A telefonról vagy számítógépről érkező audiojel feszültsége kicsi, nagyságrendileg egy volt, az áramerőssége pedig elhanyagolható. Ezért a csatlakozó semmit sem korlátoz az áramkörben, a PAM8403 pedig a hangszórókhoz szükséges szintre emeli fel. A PAM8403 modul híd (BTL) kimenetekkel rendelkezik, ezért csatornánként két aktív kapocs van (+ és -), és egyik sem föld.
A táplálást egyszerű számítással határozzuk meg. Egy 4 ohmos hangszóró, amely 3 W-ot kap, effektív áramot igényel, amelynek értéke a négyzetgyök alatt (3 W / 4 ohm), azaz körülbelül 0.87 A. Két csatornán, maximális teljesítménnyel, biztonsági tartalékkal együtt 1.5 - 2 A nagyságrendű áram adódik, ezért legalább 2 A-es, 5 V-os adaptert használunk.
Csatlakoztatás:
Az adaptert húzza ki a konnektorból, mielőtt bármit forrasztana vagy módosítana a nyomtatott áramköri lapon. A PAM8403 modult csak 5 V-ról táplálja, mert a magasabb feszültség tönkreteszi. Az audiojel analóg, ezért nincsenek logikai szintek, és nincs szükség szintillesztőre vagy pull-up ellenállásokra. A csatlakozó érintkezői csak audiojelet viselnek, az erősítő tápáramát nem vezetik át.
| Termék csatlakozópontja | Ehhez csatlakozik | Szerep |
|---|---|---|
| PJ392 csatlakozó, TIP érintkező | A PAM8403 modul L bemenete | Bal csatorna audiojele |
| PJ392 csatlakozó, RING érintkező | A PAM8403 modul R bemenete | Jobb csatorna audiojele |
| PJ392 csatlakozó, SLEEVE érintkező | A PAM8403 modul audiobemenetének földpontja | Az audiojel földje |
| DC adapter kapcsokkal, + kapocs | A modul 5V + kapcsa | 5 V-os táplálás |
| DC adapter kapcsokkal, - kapocs | A modul 5V - kapcsa | A táplálás földje |
| PAM8403 modul, L+ és L- | Bal hangszóró 4 ohm 3 W, + és - kapocs | Bal csatorna kimenete |
| PAM8403 modul, R+ és R- | Jobb hangszóró 4 ohm 3 W, + és - kapocs | Jobb csatorna kimenete |
Soha ne kösse az L- vagy R- kapcsokat földre, és egymáshoz sem. Ne kössön két hangszórót párhuzamosan ugyanazon a csatornán. 4 ohmos vagy 8 ohmos hangszórókat használjon, legalább 3 W teljesítménnyel.
Beállítás:
A csatlakozón nincsenek gombok, potenciométerek, jumperek vagy LED-ek, ezért rajta semmit sem kell beállítani. Az egyetlen előkészület az érintkezők azonosítása és a panelbe szerelés. A csatlakozó testén nincs jelölve, melyik forrasztólap a TIP, RING vagy SLEEVE, ezért forrasztás előtt ellenőrizzük őket.
1. lépés. Dugjon a csatlakozóba egy 3.5 mm-es sztereó jack dugót, lehetőleg fémházas vagy könnyen hozzáférhető érintkezőkkel rendelkezőt.
2. lépés. Állítsa a multimétert folytonosság-mérő módba. Az egyik szondát tegye a dugó hegyére, a másikkal pedig sorban érintse meg a csatlakozó egyes forrasztólapjait. Amikor a multiméter megszólal, az adott forrasztólap a TIP.
3. lépés. Ismételje meg a dugó középső gyűrűjével a RING megtalálásához, a dugó testével, a kábelhez közelebbi részével pedig a SLEEVE megtalálásához. Általában a leghosszabb forrasztólap a SLEEVE, de ezt a saját darabján is ellenőrizze a multiméterrel.
| Érintkező | A jack dugó zónája | Ehhez csatlakozik |
|---|---|---|
| TIP | A dugó hegye | Az erősítő L bemenete |
| RING | A középső gyűrű | Az erősítő R bemenete |
| SLEEVE | A dugó teste | Az audiobemenet földje |
4. lépés. A vezetékeket a panelbe szerelés előtt forrassza a forrasztólapokra, mert már rögzített csatlakozóra forrasztani kényelmetlen. A forrasztólapokon vannak lyukak, amelyekbe a vezeték be tud tekeredni, így szilárd mechanikai kötés érhető el. Minden forrasztólapot szigetelje hősugárzó zsugorcsővel, hogy ne érintkezzenek egymással.
5. lépés. Fúrjon a panelbe kb. 6.35 mm-es (1/4 hüvelyk) fúróval. Dugja be a csatlakozót belülről úgy, hogy a menet kiálljon a panelen, majd kívülről húzza meg a recézett anyát. A menet rövid, ezért a szerelés vékony, kb. 2 mm vastagságú paneleknél illik.
Használati példa:
Egy kis sztereó hangfal bemenetét építjük meg. Forrassza a vezetékeket a PJ392 csatlakozóra, és szerelje a dobozfalba, majd kösse a TIP-et az L bemenetre, a RING-et az R bemenetre, a SLEEVE-et pedig a PAM8403 modul audiobemenetének földjére, a kapcsolási rajz szerint. 10 - 15 cm-nél hosszabb vezetékekhez árnyékolt kábelt vagy csavart vezetékpárt használjon, hogy csökkentse a hálózati zajt.
A 4 ohmos 3 W-os hangszórókat kösse a bal oldalon az L+ és L- kapcsokra, a jobb oldalon pedig az R+ és R- kapcsokra. Az adapter DC kapcsait kösse a modul 5V + és - kapcsaira, a polaritást betartva. Ellenőrizze még egyszer, hogy egyetlen kimeneti kapocs sem érintkezik a földdel.
Telefonon vagy számítógépen a hangerőt állítsa körülbelül a felére. Dugja a jack kábelt teljesen a PJ392 csatlakozóba, és csak utána dugja be az 5 V-os adaptert a konnektorba. A hangerőt fokozatosan növelje. Mindkét hangszóróból hallania kell a hangot. A csatornák sorrendjének ellenőrzéséhez játsszon le egy bal - jobb teszt számot. A hangnak az egyik hangszóróból át kell mennie a másikba, a helyes sorrendben.
Gyakori problémák:
Nem hallatszik semmi. A leggyakoribb ok a hiányzó táplálás vagy egy nem forrasztott SLEEVE érintkező. Mérje meg az 5 V-ot a modul táp-kapcsai között, ellenőrizze, hogy a dugó teljesen be van-e dugva, és hogy a csatlakozó földje eléri-e az audiobemenet földjét.
Csak az egyik csatorna hallatszik. A TIP vagy RING érintkezők egyike nincs jól forrasztva, vagy rosszul lett bekötve. Ismételje meg az ellenőrzést a multiméterrel, és hidegforrasztás esetén forrassza újra. Ha a hang fordítva jön a csatornákon, cserélje fel egymás között a TIP és a RING vezetékeit.
Zaj vagy búgás hallatszik. A csatlakozó és a modul közötti vezetékek túl hosszúak, vagy a hálózati kábel közelében haladnak. Rövidítse le a vezetékeket, használjon árnyékolt kábelt vagy csavart vezetékpárt, és ellenőrizze, hogy a csatlakozó földje a modul audiobemenetének földjéhez csatlakozik.
A hang gyenge vagy torzított. A forrás hangereje túl kicsi vagy túl nagy, az áramellátás pedig elégtelen lehet. Állítsa be a forrás hangerejét, és használjon legalább 2 A-es, 5 V-os adaptert.
A csatlakozó nem rögzül a panelben. A panel túl vastag a csatlakozó rövid menetéhez, vagy a fúrt lyuk túl kicsi. Használjon kb. 2 mm vastag panelt és kb. 6.35 mm-es lyukat.
Korlátok és tanácsok:
A PJ392 kis szintű audiojelekhez való csatlakozó. Névleges terhelhetősége 30 VDC és 0.5 A, ezért ne használja táplálásra vagy nagy áramok átvezetésére. Mivel zárt típusú, nem kapcsolja automatikusan át az audioforrást, és a dugó behelyezésekor nem kapcsolja ki a hangszórót.
A rövid menet a vékony paneleken történő szerelésre korlátozza a csatlakozót, a jelöletlen forrasztólapokat pedig forrasztás előtt multiméterrel kell ellenőrizni.
Ugyanezzel a csatlakozóval további audiobemeneteket építhet más erősítőkhöz, egyszerű keverőkhöz vagy projektdobozokhoz. Rendezettebb projektekhez használjon több, azonos típusú csatlakozót, mindegyikhez egy-egy címkézett vezetékpárral.
