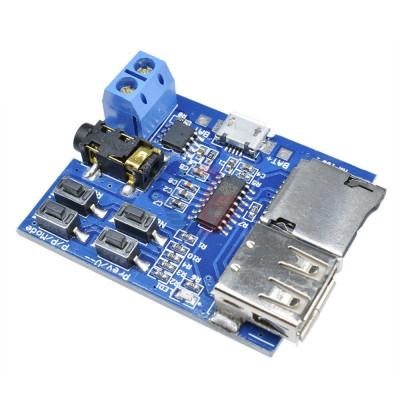

MP3 erősítő modul
Önálló MP3-lejátszó, amely MicroSD kártyáról vagy USB-stickről játssza le a fájlokat közvetlenül hangszóróra, programozás nélkül. A 2 W-os mono erősítő csavaros csatlakozóval 4 Ohmos hangszóró csatlakoztatását teszi lehetővé, a 3.5 mm-es jack aljzat pedig fejhallgató kimenetet nyit. Négy gomb vezérli a számot, a hangerőt, a forrást és az ismétlést. Tápellátás 5 V-tal MicroUSB porton keresztül vagy Li-Ion akkumulátorról.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,54 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az erősítővel integrált MP3-lejátszó modul önálló audiolejátszó, amely a MicroSD (TF) kártyáról vagy az USB-stickről olvassa be az MP3 fájlokat, és közvetlenül hangszóróra vagy fejhallgatóra játssza le azokat. A panel egyetlen NYÁK-on egyesíti az MP3-dekódert, a hangerősítőt és a tápellátást, programozás nélkül. Zenedobozokhoz, egyedi csengőkhöz, akusztikus jelzésekhez, hangos útmutatókhoz, interaktív játékokhoz és kisméretű hangosbemondó rendszerekhez alkalmas.
A beépített erősítő teljesítménye 2 W, egycsatornás (mono), az ajánlott hangszóró pedig 3 W és 4 Ohm. A panel 3.7 - 5.5 VDC tartományú tápfeszültséget fogad el, a lejátszás pedig a tápellátás csatlakoztatásakor automatikusan indul. Indításkor a modul alapértelmezésben a TF kártyát választja, és ha nincs kártya, átvált az USB-stickre. Ha mindkét adathordozó be van dugva, a forrás a P/P/Mode gombbal kézzel is átkapcsolható.
A főbb jellemzők közé tartozik a MicroSD kártyahely, az USB-A port az USB-stickhez, a kétpólusú csavaros csatlakozó a hangszóróhoz, az aranyozott 3.5 mm-es jack aljzat fejhallgatóhoz vagy külső erősítőhöz, a négy érintőgomb (Prev/V--, Next/V++, P/P/Mode és Repeat), valamint a modul állapotát jelző LED1. A tápellátás 5 VDC-vel történik a MicroUSB porton keresztül, vagy 3.7 VDC-s Li-Ion akkumulátorról, amelyet a BAT+ és BAT- pádokhoz kell csatlakoztatni.
Specifikációk:
Tápfeszültség: 3.7 - 5.5 VDC (MicroUSB 5 VDC vagy BAT+ / BAT- tűk 3.7 VDC)
Típus: MP3-dekódermodul beépített hangerősítővel
Erősítő teljesítmény: 2 W
Csatornák: 1, mono
Ajánlott hangszórók: 3 W, 4 Ohm
Adathordozó: MicroSD (TF) kártya és USB-stick
Tesztelt kapacitás: MicroSD kártya 16 GB, USB-stick 32 GB
Támogatott hangformátum: MP3
Alapértelmezett mód indításkor: TF kártya, ha nincs kártya, USB-stick
Audiokimenet: 3.5 mm-es aranyozott jack aljzat és 2 pólusú csavaros csatlakozó
MicroUSB port: 5 VDC tápellátás
Akkumulátor csatlakozás: BAT+ és BAT- tűk
Vezérlőgombok: 4
Jelzőfény: LED1
Méretek: 45 x 36 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| MicroUSB port | Tápbemenet 5 VDC-vel. A port csak tápellátásra szolgál, a modul nem vezérelhető rajta keresztül. |
| BAT+ és BAT- pádok | 3.7 VDC-s Li-Ion akkumulátor csatlakoztatása. A BAT+ a pozitív kivezetés, a BAT- pedig a közös földelés. |
| 2 pólusú csavaros csatlakozó | Kimenet passzív hangszóróhoz. Az 1-es kapocs a pozitív, a 2-es kapocs a negatív csatlakozó. |
| 3.5 mm-es jack aljzat | Audiokimenet fejhallgatóhoz vagy külső erősítőhöz. |
| Erősítő áramkör | 2 W-os mono erősítő, amely a csavaros csatlakozóra kötött hangszórót hajtja. |
| MP3-dekóder áramkör | Beolvassa a kiválasztott adathordozón lévő MP3 fájlokat, és hangjellé alakítja azokat. |
| MicroSD (TF) kártyahely | Az MP3 fájlokat tartalmazó kártya behelyezésére szolgál. Indításkor ez az alapértelmezett forrás. |
| USB-A port | MP3 fájlokat tartalmazó USB-stick csatlakoztatására szolgál. Akkor használja automatikusan, ha nincs kártya a foglalatban. |
| Prev / V-- gomb | Rövid megnyomás: az előző számra vált. Hosszú, kb. 2 másodperces megnyomás: csökkenti a hangerőt. |
| Next / V++ gomb | Rövid megnyomás: a következő számra vált. Hosszú, kb. 2 másodperces megnyomás: növeli a hangerőt. |
| P / P / Mode gomb | Rövid megnyomás: elindítja vagy megállítja a lejátszást (Play / Pause). Hosszú, kb. 2 másodperces megnyomás: átvált az USB-stick és a TF kártya között. |
| Repeat gomb | Rövid megnyomás: a jelenlegi szám ismétlése és a teljes lista ismétlése között vált. Indításkor a teljes lista ismétlése aktív. |
| LED1 | Piros állapotjelző LED. Folyamatosan világít, ha a modul táplált, de nem játszik le, és villog lejátszás közben. |
Kiosztás:
| Csatlakozó | Tű | Funkció |
|---|---|---|
| Akkumulátor pádok | BAT+ | Pozitív kivezetés a 3.7 VDC-s Li-Ion akkumulátorhoz |
| Akkumulátor pádok | BAT- | Az akkumulátor negatív kivezetése, közös földelés |
| MicroUSB | - | Tápellátás 5 VDC |
| Csavaros csatlakozó | 1-es kapocs | Hangszórókimenet, pozitív kivezetés |
| Csavaros csatlakozó | 2-es kapocs | Hangszórókimenet, negatív kivezetés |
| 3.5 mm-es jack | - | Vonali szintű vagy fejhallgató-kimenet |
| TF foglalat | - | MP3 fájlokat tartalmazó MicroSD kártya |
| USB-A | - | MP3 fájlokat tartalmazó USB-stick |
Használat:
Másolja az MP3 fájlokat FAT32 formázású MicroSD kártyára vagy USB-stickre, lehetőleg az adathordozó gyökérkönyvtárába.
Helyezze a kártyát a TF foglalatba, vagy dugja az USB-sticket a modul USB-A portjába.
Csatlakoztasson 4 Ohmos hangszórót a csavaros csatlakozóhoz, a pozitív vezetéket az 1-es kapocsba, a negatív vezetéket a 2-es kapocsba, vagy csatlakoztasson fejhallgatót vagy külső erősítőt a 3.5 mm-es jack aljzatba.
Táplálja a panelt 5 VDC-vel a MicroUSB porton keresztül, vagy csatlakoztasson 3.7 VDC-s Li-Ion akkumulátort a BAT+ és BAT- pádokhoz, a polaritás betartásával.
Tápellátás után a lejátszás automatikusan indul, a LED1 pedig villog, amíg a modul játszik le. Ha a LED1 folyamatosan világít, a lejátszás le van állítva, vagy az adathordozó nem tartalmaz MP3 fájlokat.
Rövid megnyomással indítsa vagy állítsa meg a lejátszást a P / P / Mode gombbal.
A számok váltásához nyomja meg röviden a Prev / V-- és a Next / V++ gombot, a hangerő szabályozásához pedig tartsa lenyomva kb. 2 másodpercig a Next / V++ gombot a hangosabbhoz, vagy a Prev / V-- gombot a halkabbhoz.
Ha mindkét adathordozó be van dugva, tartsa lenyomva hosszan a P / P / Mode gombot az USB-stick és a TF kártya közötti átváltáshoz.
A Repeat gomb rövid megnyomásával válthat a jelenlegi szám ismétlése és a teljes lista ismétlése között. Minden indításkor a teljes lista ismétlése aktív.
USB-stickről történő lejátszáshoz használjon 5 VDC-s tápellátást, mert egyes stickek 3.7 VDC-n nem működnek megfelelően.
Külső vezérléshez a gombok érintkezői kapcsolóval, tranzisztorral vagy optocsatolóval földelhetők, a modul és a vezérlőáramkör között közös földeléssel.
- Tápfeszültség
- 3.7-5.5 V DC
- Méretek
- 45 x 36 mm
- Típus
- MP3 dekóder modul beépített audioerősítővel
- Csatlakozó típusa
- Micro USB
- Kimenet típusa
- 3.5 mm jack és csavaros sorkapocs
- Kimeneti teljesítmény
- 2 W
- Csatornák száma
- 1, Mono
- Kimeneti impedancia
- 4 Ω
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (6) - Vélemény moderálása
Excelent montaj. Citeste instantaneu si card Micro SD Kingston de 16 Gb si USB Kingston de 8 Gb. Am unul de 64 Gb dar n-am avut timp sa pun muzica pe el. Daca-l citeste pe ala ,e prea bun a Am luat doua module ,ambele functioneaza perfect! Tot sa cumperi de pe site-ul Sigmanortec a
Foarte buna la acest pret.
E o jucarie faina!
Ok 10/10
Excelent
Ez az oktatóanyag bemutatja, hogyan helyezze először üzembe a 2 W-os erősítővel rendelkező MP3-lejátszó modult. A modul önálló: saját MP3-dekódere van, és a kártyán található négy gombbal vezérelhető, ezért nincs szükség fejlesztőpanelre és programra.
Használhatja zenedobozhoz, saját dallamú csengőhöz, hangos útmutatóhoz vagy hangjelzéshez. A kártyára vagy az USB-stickre másolja az MP3-fájlokat, csatlakoztasson egy hangszórót, majd táplálja a lapot.
Működés:
Bekapcsoláskor az MP3-dekóder fájlokat keres az elérhető adathordozókon. Alapértelmezetten a TF-kártyát használja, és ha a foglalatban nincs kártya, az USB-stickre vált. Az MP3-fájlok hangjelekké alakulnak, amelyek a 2 W-os monó erősítőre, majd a hangszóró csavaros sorkapcsára jutnak. Ugyanezek a hangjelek a 3,5 mm-es jack-csatlakozón is elérhetők.
4 Ohm-os hangszóró esetén a 2 W teljesítmény körülbelül U = négyzetgyök(P x R) = négyzetgyök(2 x 4) effektív feszültségnek felel meg, azaz körülbelül 2,8 V-nak, és I = U / R áramnak, azaz körülbelül 0,7 A-nek a maximális hangerőnél. Emiatt hasznos az 5 V-os, 1 - 2 A-es USB-adapter. A gyenge adapter nagy hangerőnél torzítást vagy újraindulást okozhat.
A lejátszás a tápfeszültség csatlakoztatásakor magától elindul. A LED1 folyamatosan világít, amikor a modul táp alatt van, de nem játszik le, és villog lejátszás közben. Indításkor a teljes lista ismétlése aktív.
Csatlakoztatás:
Táplálja a modult 5 VDC-vel egy USB-adapterről, Micro-USB kábellel. A lap táplálható 3,7 VDC-s Li-Ion akkumulátorról is, amelyet a BAT+ és a BAT- pontokhoz kötnek, de az USB-stickhez az 5 VDC-s táplálás ajánlott. A hangszórót a csavaros sorkapocsra kell kötni: a piros (+) vezetéket az 1-es, a fekete (-) vezetéket a 2-es sorkapocsra. A modulnak nincsenek logikai lábai, ezért nincs 3,3 V vagy 5 V szintet illeszteni.
| Termék csatlakozó | Ide kell kötni | Szerep |
|---|---|---|
| MicroUSB | 5 VDC 2 A-es USB-adapter, Micro-USB kábellel | 5 VDC táplálás |
| 1-es sorkapocs (SPK1) | 4 Ohm 3 W-os hangszóró, piros (+) vezeték | Hangszórókimenet, pozitív csatlakozó |
| 2-es sorkapocs (SPK2) | 4 Ohm 3 W-os hangszóró, fekete (-) vezeték | Hangszórókimenet, negatív csatlakozó |
Gombok, szabályzók és jelzők:
| Elem | Mit csinál | Hogyan kell használni |
|---|---|---|
| Prev / V-- | Előző szám és kisebb hangerő | Rövid nyomás: előző szám. Körülbelül 2 másodperces hosszú nyomás: csökkenti a hangerőt. |
| Next / V++ | Következő szám és nagyobb hangerő | Rövid nyomás: következő szám. Körülbelül 2 másodperces hosszú nyomás: növeli a hangerőt. |
| P / P / Mode | Lejátszás / szünet és a forrás kiválasztása | Rövid nyomás: megállítja vagy folytatja a lejátszást. Körülbelül 2 másodperces hosszú nyomás: vált az USB-stick és a TF-kártya között. |
| Repeat | Ismétlési mód | Rövid nyomás: váltakozik az aktuális szám ismétlése és a teljes lista ismétlése között. |
| LED1 | Állapotjelző | Folyamatosan világít: a modul táp alatt van, a lejátszás áll. Villog: lejátszás folyamatban. |
Hangerő: indítsa el a lejátszást, majd tartsa lenyomva a Next / V++ gombot körülbelül 2 másodpercig a hangosabbhoz, vagy a Prev / V-- gombot a halkabbhoz. A változás azonnal hallható a hangszóróban, ismételje a nyomást, amíg el nem éri a kívánt szintet.
Számváltás: egy rövid nyomás a Next / V++ gombon a következő számra, a Prev / V-- gombon az előzőre lépteti a lejátszást. A váltás azonnal hallható.
Forrás: ha mindkét adathordozó be van helyezve, tartsa hosszan lenyomva a P / P / Mode gombot, hogy a kártyáról az USB-stickre vagy fordítva váltson. A modul alapértelmezetten a TF-kártyáról indul.
Ismétlés: indításkor a teljes lista ismétlése aktív. Rövid nyomással a Repeat gombra csak az aktuális számot ismétli, újabb nyomás visszaállítja a teljes lista ismétlését.
Beállítás:
| Mód | Hogyan kell kiválasztani | Megjegyzések |
|---|---|---|
| Lejátszás TF-kártyáról | Alapértelmezetten indításkor, vagy hosszú nyomással a P / P / Mode gombon | FAT32 formázású, MP3-fájlokat tartalmazó MicroSD-kártya |
| Lejátszás USB-stickről | Automatikusan, ha nincs kártya, vagy hosszú nyomással a P / P / Mode gombon | 5 VDC-s táplálás ajánlott |
| Teljes lista ismétlése | Alapértelmezetten indításkor | Minden szám ciklikusan lejátszódik |
| Egy szám ismétlése | Rövid nyomás a Repeat gombon | Az aktuális szám ciklikusan lejátszódik |
1. lépés: formázza a kártyát vagy az USB-stickot FAT32-re, és másolja rá az MP3-fájlokat, lehetőleg a gyökérkönyvtárba.
2. lépés: helyezze az adathordozót a TF-foglalatba vagy az USB-A portba, majd csatlakoztassa a hangszórót és a tápot.
3. lépés: ellenőrizze, hogy a LED1 villog-e és hallható-e a zene, majd állítsa be a hangerőt a Next / V++ vagy a Prev / V-- gomb hosszú nyomásával.
Minden újraindításkor a modul visszatér az alapértelmezett módba: TF-kártya forrás (vagy USB-stick, ha nincs kártya) és a teljes lista ismétlése.
Használati példa:
A cél egy zenedoboz, amely a kártyán lévő dalokat ciklikusan játssza le. Másolja az MP3-fájlokat FAT32 formázású MicroSD-kártyára, és helyezze be a TF-foglalatba.
Csatlakoztasson egy 4 Ohm-os, 3 W-os hangszórót: a piros vezetéket az 1-es, a feketét a 2-es sorkapocsra. Táplálja a lapot 5 V-os, 1 - 2 A-es USB-adapterről Micro-USB kábellel.
A lejátszás magától elindul, a LED1 villog. Tartsa lenyomva a Next / V++ gombot, amíg a hangerő megfelelő nem lesz. Hagyja az alapértelmezett ismétlést, hogy minden szám ciklikusan szóljon, vagy nyomja meg egyszer a Repeat gombot, ha csak egy dalt szeretne ismételni.
Gyakori problémák:
Nem hallatszik semmi: ellenőrizze, hogy a hangszóró csatlakozik-e a csavaros sorkapocsra (a vezetékek szorosan be legyenek fogva a sorkapocsba), és hogy a fájlok MP3 formátumúak-e. Más formátumok nem játszhatók le. Ellenőrizze azt is, hogy a LED1 villog-e, különben a lejátszás áll, vagy az adathordozón nincsenek érvényes fájlok.
A LED1 folyamatosan világít: a lejátszás áll. Rövid nyomással nyomja meg a P / P / Mode gombot. Ha nem indul el egyetlen szám sem, ellenőrizze, hogy az adathordozó FAT32 formátumú-e és a fájlok helyesen vannak-e másolva.
Az USB-stick nem ismerhető fel: használjon 5 VDC-s táplálást, mert egyes stickek 3,7 VDC-n nem működnek megfelelően. A modult 32 GB-ig terjedő stickekkel és 16 GB-ig terjedő kártyákkal tesztelték.
A modul kártyáról játssza a számokat, amikor a sticket szeretné: indításkor a kártya élvez elsőbbséget. Tartsa hosszan lenyomva a P / P / Mode gombot, hogy az USB-stickre váltson.
A hang torzul nagy hangerőnél: használjon 3 W-os, 4 Ohm-os hangszórót, legalább 1 A-es adaptert, és csökkentse a hangerőt a Prev / V-- gomb hosszú nyomásával.
A modul nem reagál az USB-kábelen keresztül: a MicroUSB port csak a táplálásra szolgál, a vezérlés a lapon lévő gombokkal történik.
Korlátok és tanácsok:
A modul csak MP3-fájlokat játszik le, és egyetlen erősítő csatornával rendelkezik, 2 W-os teljesítménnyel, ezért nem alkalmas sztereó lejátszásra. Erősebb vagy sztereó hangzáshoz használja a jack-csatlakozót egy külső erősítővel.
A vezérlés kizárólag a lapon lévő gombokkal történik, és nincs közvetlen lehetőség egy adott szám kiválasztására. Külső vezérléshez a gombok érintkezői egy kapcsolón, tranzisztoron vagy optocsatolón keresztül földelhetők, közös földdel.
Stabil működéshez használjon rövid hangszórókábeleket, stabil 5 VDC-s tápot és jó minőségű kártyát. Tovább építhet zenedobozokat, csengőket vagy külső érintkezővel indított hangos bemondásokat.
