Modul redare MP3, amplificator 2W, USB, MicroSD, 5V
Player MP3 autonom, care reda fisiere de pe card MicroSD sau stick USB direct pe boxa, fara programare. Amplificatorul mono de 2 W cu borna cu surub permite conectarea unui difuzor de 4 Ohmi, iar mufa jack de 3.5 mm deschide iesirea spre casti. Patru butoane controleaza piesa, volumul, sursa si repetarea. Alimentare la 5 V prin MicroUSB sau de la baterie Li-Ion.
Expediere estimata: miercuri 11 noiembrie
Cumparand acest produs primesti 0,54 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul de redare MP3 cu amplificator integrat este un player audio autonom, care citeste fisiere MP3 de pe un card MicroSD (TF) sau de pe un stick USB si le reda direct pe o boxa sau in casti. Placa reuneste decodorul MP3, amplificatorul audio si alimentarea pe un singur PCB, fara sa necesite programare. Este potrivita pentru cutii muzicale, sonerii personalizate, semnalizare acustica, ghiduri audio, jucarii interactive si mici sisteme de anunturi.
Amplificatorul integrat are putere de 2 W si un singur canal (mono), iar difuzorul recomandat este de 3 W si 4 Ohmi. Placa accepta alimentare in domeniul 3.7 - 5.5 VDC, iar redarea porneste automat la conectarea alimentarii. La pornire, modulul alege implicit cardul TF, iar daca nu exista card, trece pe stickul USB. Cand sunt introduse ambele medii, sursa se poate comuta manual din butonul P/P/Mode.
Printre caracteristicile principale se numara slotul pentru card MicroSD, portul USB-A pentru stick, borna cu surub cu doua pozitii pentru difuzor, mufa jack 3.5 mm placata cu aur pentru casti sau amplificator extern, patru butoane tactile (Prev/V--, Next/V++, P/P/Mode si Repeat) si LED-ul LED1 care arata starea modulului. Alimentarea se face la 5 VDC prin portul MicroUSB sau de la o baterie Li-Ion de 3.7 VDC conectata la padurile BAT+ si BAT-.
Specificatii:
Tensiune alimentare: 3.7 - 5.5 VDC (MicroUSB 5 VDC sau pini BAT+ / BAT- 3.7 VDC)
Tip: Modul decodor MP3 cu amplificator audio integrat
Putere amplificator: 2 W
Canale: 1, mono
Boxe recomandate: 3 W, 4 Ohmi
Suport media: Card MicroSD (TF) si stick USB
Capacitate testata: Card MicroSD 16 GB, stick USB 32 GB
Format audio suportat: MP3
Mod implicit la pornire: Card TF, iar daca nu exista card, stick USB
Iesire audio: Mufa jack 3.5 mm placata cu aur si borna cu surub cu 2 pozitii
Port MicroUSB: Alimentare 5 VDC
Conectare baterie: Pini BAT+ si BAT-
Butoane de control: 4
Indicator: LED1
Dimensiuni: 45 x 36 mm

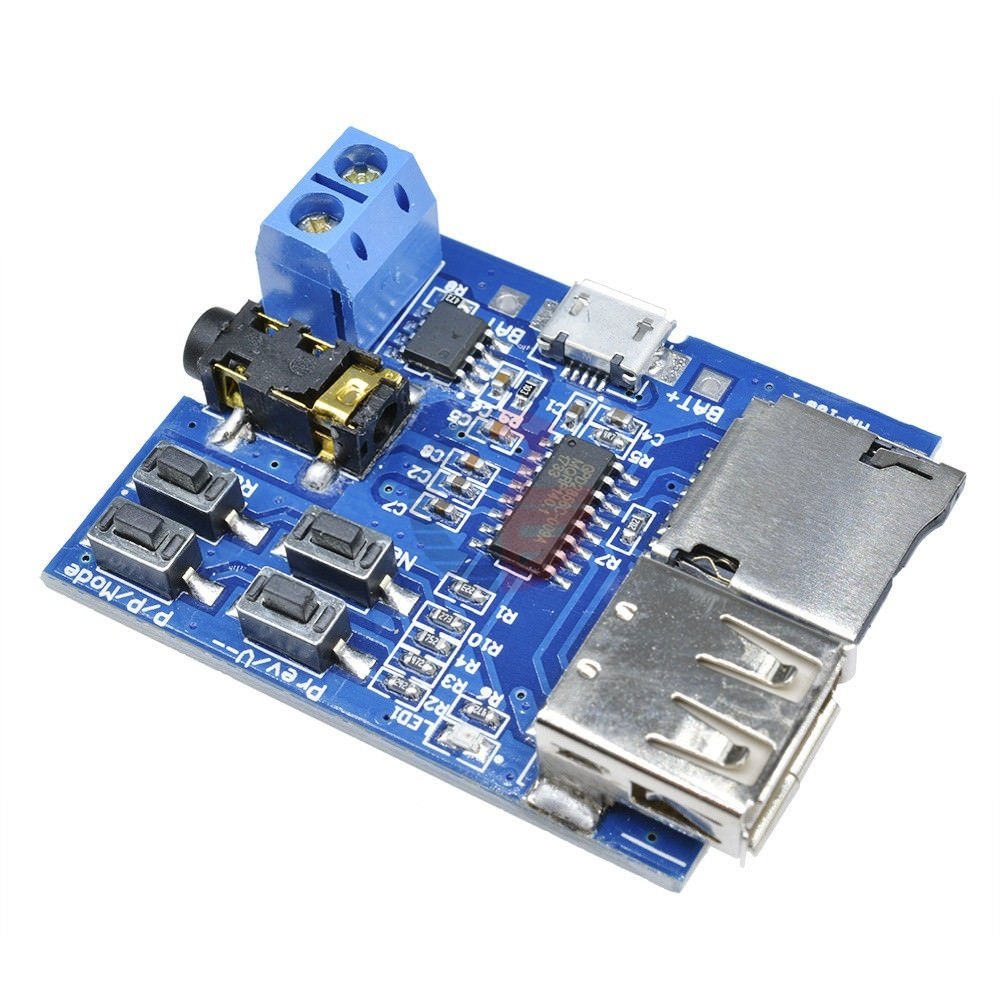

Layout:
| Element | Functie |
|---|---|
| Port MicroUSB | Intrare de alimentare la 5 VDC. Portul serveste doar pentru alimentare, modulul nu se controleaza prin el. |
| Paduri BAT+ si BAT- | Conectarea unei baterii Li-Ion de 3.7 VDC. BAT+ este borna pozitiva, iar BAT- este masa comuna. |
| Borna cu surub cu 2 pozitii | Iesire pentru difuzor pasiv. Borna 1 este terminalul pozitiv, iar borna 2 este terminalul negativ. |
| Mufa jack 3.5 mm | Iesire audio pentru casti sau pentru un amplificator extern. |
| Circuit amplificator | Amplificator mono de 2 W care alimenteaza difuzorul conectat la borna cu surub. |
| Circuit decodor MP3 | Citeste fisierele MP3 de pe mediul selectat si le transforma in semnal audio. |
| Slot card MicroSD (TF) | Introducerea cardului cu fisiere MP3. Este sursa folosita implicit la pornire. |
| Port USB-A | Conectarea unui stick USB cu fisiere MP3. Este folosit automat daca nu exista card in slot. |
| Buton Prev / V-- | Apasare scurta: trece la piesa anterioara. Apasare lunga, de aproximativ 2 secunde: scade volumul. |
| Buton Next / V++ | Apasare scurta: trece la piesa urmatoare. Apasare lunga, de aproximativ 2 secunde: creste volumul. |
| Buton P / P / Mode | Apasare scurta: porneste sau opreste redarea (Play / Pause). Apasare lunga, de aproximativ 2 secunde: comuta intre stick USB si card TF. |
| Buton Repeat | Apasare scurta: alterneaza intre repetarea piesei curente si repetarea intregii liste. La pornire este activa repetarea intregii liste. |
| LED1 | LED rosu de stare. Ramane aprins continuu cand modulul este alimentat dar nu reda si clipeste in timpul redarii. |
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Paduri baterie | BAT+ | Borna pozitiva pentru bateria Li-Ion de 3.7 VDC |
| Paduri baterie | BAT- | Borna negativa a bateriei, masa comuna |
| MicroUSB | - | Alimentare 5 VDC |
| Borna cu surub | Borna 1 | Iesire difuzor, terminal pozitiv |
| Borna cu surub | Borna 2 | Iesire difuzor, terminal negativ |
| Jack 3.5 mm | - | Iesire de nivel linie sau casti |
| Slot TF | - | Card MicroSD cu fisiere MP3 |
| USB-A | - | Stick USB cu fisiere MP3 |
Utilizare:
Copiati fisierele MP3 pe un card MicroSD formatat FAT32 sau pe un stick USB, de preferat in radacina mediului de stocare.
Introduceti cardul in slotul TF sau conectati stickul USB in portul USB-A al modulului.
Conectati un difuzor de 4 Ohmi la borna cu surub, firul pozitiv la borna 1 si firul negativ la borna 2, sau conectati casti ori un amplificator extern la mufa jack de 3.5 mm.
Alimentati placa la 5 VDC prin portul MicroUSB sau conectati o baterie Li-Ion de 3.7 VDC la padurile BAT+ si BAT-, respectand polaritatea.
Dupa alimentare, redarea porneste automat, iar LED1 clipeste cat timp modulul reda. Daca LED1 ramane aprins continuu, redarea este oprita sau mediul nu contine fisiere MP3.
Apasati scurt butonul P / P / Mode pentru a opri sau a relua redarea.
Apasati scurt butoanele Prev / V-- si Next / V++ pentru schimbarea piesei, iar pentru reglarea volumului mentineti apasat aproximativ 2 secunde Next / V++ pentru mai tare sau Prev / V-- pentru mai incet.
Apasati lung butonul P / P / Mode pentru a comuta intre stickul USB si cardul TF cand ambele sunt introduse.
Apasati scurt butonul Repeat pentru a alege intre repetarea piesei curente si repetarea intregii liste. La fiecare pornire este activa repetarea intregii liste.
Pentru redarea de pe stick USB folositi alimentarea la 5 VDC, deoarece unele stickuri nu functioneaza corect la 3.7 VDC.
Pentru comanda externa a redarii, contactele butoanelor pot fi puse la masa printr-un comutator, un tranzistor sau un optocuplor, cu masa comuna intre modul si circuitul de comanda.
- Tensiune de alimentare
- 3.7-5.5 V DC
- Dimensiuni
- 45 x 36 mm
- Tip
- Modul decodor MP3 cu amplificator audio integrat
- Tip conector
- Micro USB
- Tip iesire
- Mufa jack 3.5 mm si borna cu surub
- Putere de iesire
- 2 W
- Numar de canale
- 1, Mono
- Impedanta de iesire
- 4 Ω
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (6) - Recenzii verificate
Excelent montaj. Citeste instantaneu si card Micro SD Kingston de 16 Gb si USB Kingston de 8 Gb. Am unul de 64 Gb dar n-am avut timp sa pun muzica pe el. Daca-l citeste pe ala ,e prea bun a Am luat doua module ,ambele functioneaza perfect! Tot sa cumperi de pe site-ul Sigmanortec a
Foarte buna la acest pret.
E o jucarie faina!
Ok 10/10
Excelent
Acest tutorial arata cum puneti in functiune pentru prima data modulul de redare MP3 cu amplificator de 2 W. Modulul este independent: are propriul decodor MP3 si se comanda din cele patru butoane de pe placa, asa ca nu foloseste nicio placa de dezvoltare si niciun program.
Il puteti folosi pentru o cutie muzicala, o sonerie cu melodie proprie, un ghid audio sau o semnalizare acustica. Pe card sau pe stick copiati fisierele MP3, conectati o boxa si alimentati placa.
Cum functioneaza:
La alimentare, decodorul MP3 cauta fisiere pe mediile disponibile. Implicit foloseste cardul TF, iar daca in slot nu este niciun card, trece pe stickul USB. Fisierele MP3 sunt transformate in semnal audio, care ajunge la amplificatorul mono de 2 W si apoi la borna cu surub pentru difuzor. Aceleasi semnale audio sunt disponibile si la mufa jack de 3.5 mm.
Pentru o boxa de 4 Ohmi, puterea de 2 W corespunde unei tensiuni efective de circa U = radical din (P x R) = radical din (2 x 4), adica aproximativ 2.8 V, si unui curent de I = U / R, adica aproximativ 0.7 A in varfurile de volum maxim. Din acest motiv este util un adaptor USB de 5 V cu 1 - 2 A. Un adaptor slab poate produce distorsiuni sau reporniri la volum mare.
Redarea porneste singura la conectarea alimentarii. LED1 ramane aprins continuu cand modulul este alimentat dar nu reda si clipeste in timpul redarii. La pornire este activa repetarea intregii liste.
Conectare:
Alimentati modulul la 5 VDC dintr-un adaptor USB prin cablu Micro-USB. Placa poate fi alimentata si de la o baterie Li-Ion de 3.7 VDC conectata la padurile BAT+ si BAT-, dar pentru stickul USB este recomandata alimentarea la 5 VDC. Difuzorul se conecteaza la borna cu surub, cu firul rosu (+) la borna 1 si firul negru (-) la borna 2. Modulul nu are pini logici, deci nu exista niveluri de 3.3 V sau 5 V de adaptat.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| MicroUSB | Adaptor USB 5 VDC 2 A, prin cablu Micro-USB | Alimentare 5 VDC |
| Borna 1 (SPK1) | Difuzor 4 Ohmi 3 W, fir rosu (+) | Iesire difuzor, terminal pozitiv |
| Borna 2 (SPK2) | Difuzor 4 Ohmi 3 W, fir negru (-) | Iesire difuzor, terminal negativ |
Butoane, reglaje si indicatoare:
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Prev / V-- | Piesa anterioara si volum mai mic | Apasare scurta: piesa anterioara. Apasare lunga de aproximativ 2 secunde: scade volumul. |
| Next / V++ | Piesa urmatoare si volum mai mare | Apasare scurta: piesa urmatoare. Apasare lunga de aproximativ 2 secunde: creste volumul. |
| P / P / Mode | Play / Pause si alegerea sursei | Apasare scurta: opreste sau reia redarea. Apasare lunga de aproximativ 2 secunde: comuta intre stick USB si card TF. |
| Repeat | Modul de repetare | Apasare scurta: alterneaza intre repetarea piesei curente si repetarea intregii liste. |
| LED1 | Indicator de stare | Aprins continuu: modul alimentat, redare oprita. Clipeste: redare in curs. |
Volumul: porniti redarea, apoi mentineti apasat Next / V++ aproximativ 2 secunde pentru mai tare sau Prev / V-- pentru mai incet. Reglajul se aude imediat in difuzor, repetati apasarea pana ajungeti la nivelul dorit.
Schimbarea pieselor: o apasare scurta pe Next / V++ trece la piesa urmatoare, iar una pe Prev / V-- la piesa anterioara. Schimbarea se aude imediat.
Sursa: cand ambele medii sunt introduse, apasati lung P / P / Mode pentru a trece de pe card pe stick sau invers. Modulul porneste implicit pe cardul TF.
Repetarea: la pornire este activa repetarea intregii liste. Apasati scurt Repeat pentru a repeta doar piesa curenta, iar o noua apasare revine la repetarea intregii liste.
Configurare:
| Mod | Cum se alege | Observatii |
|---|---|---|
| Redare de pe card TF | Implicit la pornire sau prin apasare lunga pe P / P / Mode | Card MicroSD formatat FAT32, cu fisiere MP3 |
| Redare de pe stick USB | Automat daca nu exista card sau prin apasare lunga pe P / P / Mode | Alimentare recomandata la 5 VDC |
| Repetare lista | Implicit la pornire | Toate piesele se reda in ciclu |
| Repetare piesa | Apasare scurta pe Repeat | Piesa curenta se reda in ciclu |
Pasul 1: formatati cardul sau stickul FAT32 si copiati fisierele MP3, de preferat in radacina.
Pasul 2: introduceti mediul in slotul TF sau in portul USB-A, apoi conectati difuzorul si alimentarea.
Pasul 3: verificati ca LED1 clipeste si ca se aude muzica, apoi reglati volumul cu apasari lungi pe Next / V++ sau Prev / V--.
La fiecare repornire modulul revine la modul implicit: sursa card TF (sau stick daca nu exista card) si repetarea intregii liste.
Exemplu de utilizare:
Scopul este o cutie muzicala care reda in ciclu melodiile de pe un card. Copiati fisierele MP3 pe un card MicroSD formatat FAT32 si introduceti-l in slotul TF.
Conectati un difuzor de 4 Ohmi si 3 W: firul rosu la borna 1 si firul negru la borna 2. Alimentati placa dintr-un adaptor USB de 5 V cu 1 - 2 A prin cablu Micro-USB.
Redarea porneste singura, iar LED1 clipeste. Mentineti apasat Next / V++ pana cand volumul este potrivit. Lasati repetarea implicita pentru redarea in ciclu a tuturor pieselor sau apasati o data Repeat daca doriti sa repetati o singura melodie.
Probleme frecvente:
Nu se aude nimic: verificati ca difuzorul este conectat la borna cu surub (firele strans prinse in borna) si ca fisierele sunt in format MP3. Alte formate nu sunt redate. Verificati si ca LED1 clipeste, altfel redarea este oprita sau mediul nu contine fisiere valide.
LED1 ramane aprins continuu: redarea este oprita. Apasati scurt P / P / Mode. Daca nu pornesc piese, verificati ca mediul este formatat FAT32 si ca fisierele sunt copiate corect.
Stickul USB nu este recunoscut: folositi alimentarea la 5 VDC, deoarece unele stickuri nu functioneaza corect la 3.7 VDC. Modulul a fost testat cu stickuri de pana la 32 GB si carduri de pana la 16 GB.
Modulul ruleaza piese de pe card cand doriti stickul: cardul are prioritate la pornire. Apasati lung P / P / Mode pentru a trece pe stick.
Sunetul este distorsionat la volum mare: folositi un difuzor de 3 W si 4 Ohmi, un adaptor de cel putin 1 A si reduceti volumul cu apasari lungi pe Prev / V--.
Modulul nu raspunde prin cablul USB: portul MicroUSB serveste doar pentru alimentare, controlul se face din butoanele de pe placa.
Limitari si sfaturi:
Modulul reda doar fisiere MP3 si are un singur canal de amplificare, cu putere de 2 W, deci nu este potrivit pentru redare stereo. Pentru sunet mai puternic sau stereo, folositi mufa jack cu un amplificator extern.
Controlul se face numai din butoanele de pe placa si nu exista selectie directa a unei piese anume. Pentru comanda externa, contactele butoanelor pot fi puse la masa printr-un comutator, un tranzistor sau un optocuplor, cu masa comuna.
Pentru rezultate stabile folositi fire scurte la difuzor, o sursa de alimentare stabila de 5 V si un card de calitate. Puteti construi mai departe cutii muzicale, sonerii sau anunturi sonore declansate de un contact extern.
