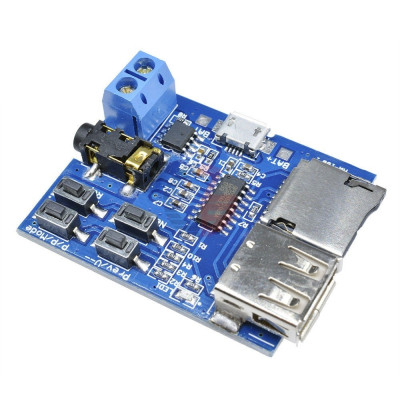

MP3-Verstärkermodul

Dieses Tutorial zeigt, wie Sie das MP3-Wiedergabemodul mit 2-W-Verstärker zum ersten Mal in Betrieb nehmen. Das Modul ist eigenständig: Es besitzt einen eigenen MP3-Decoder und wird über die vier Tasten auf der Platine bedient, daher werden weder ein Entwicklungsboard noch ein Programm benötigt.

Sie können es für eine Musikbox, eine Klingel mit eigener Melodie, einen Audioguide oder eine akustische Signalisierung verwenden. Kopieren Sie die MP3-Dateien auf die Karte oder den Stick, schließen Sie einen Lautsprecher an und versorgen Sie die Platine mit Strom.

So funktioniert es:

Nach dem Einschalten sucht der MP3-Decoder auf den verfügbaren Medien nach Dateien. Standardmäßig verwendet er die TF-Karte, und wenn sich kein Karte im Steckplatz befindet, wechselt er auf den USB-Stick. Die MP3-Dateien werden in ein Audiosignal umgewandelt, das an den Mono-Verstärker mit 2 W und danach an die Schraubklemme für den Lautsprecher gelangt. Dieselben Audiosignale stehen auch an der 3.5-mm-Klinkenbuchse zur Verfügung.

Bei einem 4-Ohm-Lautsprecher entspricht die Leistung von 2 W einer Effektivspannung von etwa U = Wurzel aus (P x R) = Wurzel aus (2 x 4), also ungefähr 2.8 V, und einem Strom von I = U / R, also etwa 0.7 A in den Spitzen bei maximaler Lautstärke. Deshalb ist ein USB-Netzteil mit 5 V und 1 - 2 A sinnvoll. Ein schwaches Netzteil kann bei hoher Lautstärke Verzerrungen oder Neustarts verursachen.

Die Wiedergabe startet automatisch beim Einschalten. LED1 leuchtet dauerhaft, wenn das Modul versorgt wird, aber nicht abspielt, und blinkt während der Wiedergabe. Beim Start ist die Wiederholung der gesamten Liste aktiv.

Anschluss:

Versorgen Sie das Modul mit 5 VDC aus einem USB-Netzteil über ein Micro-USB-Kabel. Die Platine kann auch über einen Li-Ion-Akku mit 3.7 VDC versorgt werden, der an die Pads BAT+ und BAT- angeschlossen wird, für den USB-Stick wird jedoch die Versorgung mit 5 VDC empfohlen. Der Lautsprecher wird an die Schraubklemme angeschlossen, wobei das rote Kabel (+) an Klemme 1 und das schwarze Kabel (-) an Klemme 2 kommt. Das Modul hat keine Logikpins, daher müssen keine Pegel von 3.3 V oder 5 V angepasst werden.

Tasten, Regler und Anzeigen:

Lautstärke: Starten Sie die Wiedergabe und halten Sie dann Next / V++ etwa 2 Sekunden gedrückt, um lauter zu stellen, oder Prev / V-- für leiser. Die Änderung ist sofort im Lautsprecher zu hören. Wiederholen Sie das Drücken, bis Sie die gewünschte Lautstärke erreicht haben.

Titelwechsel: Ein kurzer Druck auf Next / V++ wechselt zum nächsten Titel, einer auf Prev / V-- zum vorherigen. Der Wechsel ist sofort zu hören.

Quelle: Wenn beide Medien eingesteckt sind, halten Sie P / P / Mode lang gedrückt, um von der Karte auf den Stick oder umgekehrt zu wechseln. Das Modul startet standardmäßig mit der TF-Karte.

Wiederholung: Beim Start ist die Wiederholung der gesamten Liste aktiv. Drücken Sie Repeat kurz, um nur den aktuellen Titel zu wiederholen. Ein erneutes Drücken schaltet zurück auf die Wiederholung der gesamten Liste.

Konfiguration:

Schritt 1: Formatieren Sie die Karte oder den Stick im Format FAT32 und kopieren Sie die MP3-Dateien, vorzugsweise in das Hauptverzeichnis.

Schritt 2: Stecken Sie das Medium in den TF-Steckplatz oder in den USB-A-Port, schließen Sie dann den Lautsprecher und die Stromversorgung an.

Schritt 3: Prüfen Sie, ob LED1 blinkt und Musik zu hören ist, und stellen Sie dann die Lautstärke mit langem Drücken auf Next / V++ oder Prev / V-- ein.

Bei jedem Neustart kehrt das Modul in den Standardmodus zurück: Quelle TF-Karte (oder Stick, wenn keine Karte vorhanden ist) und Wiederholung der gesamten Liste.

Anwendungsbeispiel:

Ziel ist eine Musikbox, die die Titel einer Karte zyklisch wiedergibt. Kopieren Sie die MP3-Dateien auf eine MicroSD-Karte im Format FAT32 und stecken Sie diese in den TF-Steckplatz.

Schließen Sie einen Lautsprecher mit 4 Ohm und 3 W an: das rote Kabel an Klemme 1 und das schwarze Kabel an Klemme 2. Versorgen Sie die Platine mit einem USB-Netzteil mit 5 V und 1 - 2 A über ein Micro-USB-Kabel.

Die Wiedergabe startet automatisch, und LED1 blinkt. Halten Sie Next / V++ gedrückt, bis die Lautstärke passt. Belassen Sie die standardmäßige Wiederholung, damit alle Titel zyklisch abgespielt werden, oder drücken Sie einmal Repeat, wenn Sie nur einen einzigen Titel wiederholen möchten.

Häufige Probleme:

Es ist nichts zu hören: Prüfen Sie, ob der Lautsprecher an der Schraubklemme angeschlossen ist (die Litzen fest in der Klemme) und ob die Dateien im MP3-Format vorliegen. Andere Formate werden nicht wiedergegeben. Prüfen Sie außerdem, ob LED1 blinkt. Andernfalls ist die Wiedergabe gestoppt oder das Medium enthält keine gültigen Dateien.

LED1 leuchtet dauerhaft: Die Wiedergabe ist gestoppt. Drücken Sie P / P / Mode kurz. Wenn keine Titel starten, prüfen Sie, ob das Medium im Format FAT32 formatiert ist und ob die Dateien korrekt kopiert wurden.

Der USB-Stick wird nicht erkannt: Verwenden Sie die Versorgung mit 5 VDC, da manche Sticks bei 3.7 VDC nicht korrekt funktionieren. Das Modul wurde mit Sticks bis 32 GB und Karten bis 16 GB getestet.

Das Modul spielt Titel von der Karte ab, obwohl Sie den Stick möchten: Die Karte hat beim Start Vorrang. Halten Sie P / P / Mode lang gedrückt, um auf den Stick zu wechseln.

Der Klang ist bei hoher Lautstärke verzerrt: Verwenden Sie einen Lautsprecher mit 3 W und 4 Ohm, ein Netzteil mit mindestens 1 A und verringern Sie die Lautstärke durch langes Drücken auf Prev / V--.

Das Modul reagiert nicht über das USB-Kabel: Der MicroUSB-Port dient nur der Stromversorgung, die Bedienung erfolgt über die Tasten auf der Platine.

Einschränkungen und Tipps:

Das Modul spielt nur MP3-Dateien ab und hat einen einzigen Verstärkerkanal mit 2 W Leistung, daher ist es nicht für Stereowiedergabe geeignet. Für mehr Lautstärke oder Stereoton verwenden Sie die Klinkenbuchse mit einem externen Verstärker.

Die Steuerung erfolgt ausschließlich über die Tasten auf der Platine, eine direkte Auswahl eines bestimmten Titels ist nicht möglich. Für eine externe Steuerung können die Tastenkontakte über einen Schalter, einen Transistor oder einen Optokoppler gegen Masse gelegt werden, mit gemeinsamer Masse.

Für stabile Ergebnisse verwenden Sie kurze Lautsprecherkabel, ein stabiles 5-V-Netzteil und eine Karte guter Qualität. Darauf aufbauend können Sie Musikboxen, Klingeln oder akustische Ansagen bauen, die durch einen externen Kontakt ausgelöst werden.
