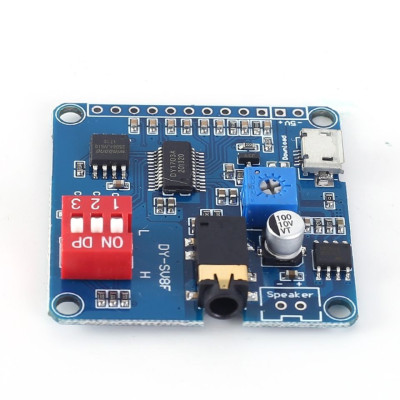

Hanglejátszó modul, Lejátszás, 5 W-os erősítővel, 8 MB memóriával, UART, DY-SV8F
Hanglejátszó modul elektronikai és ipari projektekhez, MP3/WAV lejátszást kínál rugalmas vezérléssel UART, I/O vagy egyvezetékes interfészen keresztül, 5 W-os D osztályú erősítővel 4 ohmos, 3-5 W-os hangszórókhoz, beépített 8 MB flash memóriával SD-kártya nélkül, és lehetővé teszi a fájlok frissítését Micro USB-n keresztül, 3.5mm audio jack kimenettel a gyors csatlakozáshoz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A DY-SV8F intelligens hanglejátszó modult olyan funkciók integrálására fejlesztették ki, mint az I/O alszakasz-triggerelés, az UART soros port vezérlése és az EGYsoros, egyetlen soros busz vezérlése. Beépített D osztályú 5 W-os erősítővel rendelkezik, és közvetlenül képes meghajtani a 4 ohmos hangszórókat 3-5 W teljesítménnyel. Támogatja az MP3 és WAV formátumokat, és 64 Bbit (8 MB) flash memóriával rendelkezik, SD-kártya támogatás nélkül .
A modul lehetővé teszi a hangfájlok frissítését USB-n keresztül, és tartalmaz egy 3.5mm audio interfészt, egy Micro USB letöltő interfészt és egy gombmodult.
A hangszóró közvetlenül a fára ragasztható, vagy ha előzőleg egy XH2.54-es anya csatlakozót szereltek fel, közvetlenül a dugón keresztül is csatlakoztatható.
Specifikációk:
Tápfeszültség: 5VDC
Támogatott formátumok: MP3 és WAV
Mintavételi frekvencia: 8/11,025/12/16/22,05/24/32/44,1/48 KHz
DAC kimenet: 24 bites, jel-zaj arány 85 dB
Flash memória: 64Bbit (8MB)
UART soros vezérlés: Lejátszás, szünet, dalválasztás (65535-ig), hangerőszabályzó
Trigger I/O: 8 I/O port 8 dalhoz vagy 255 dal kombinációjához
Egysoros vezérlés: Lejátszás, szünet, kijelölés, hangerőszabályzó
Munkamódok: 7 konfigurálható mód 3 I/O-n keresztül
Erősítő: 5W D osztályú, 4ohmos hangszórókhoz 3-5W
Üzemi hőmérséklet: -20 ℃ ~ 85 ℃
Páratartalom: 0 %-95% relatív páratartalom
Méretek: 40 x 40 x 4.5mm
Utasítás:
1. Csatlakoztassa a 4 ohmos, 3-5 W-os hangszórót a modulhoz.
2. Csatlakoztassa a modult az 5 V-os egyenáramú tápegységhez.
3. Töltse be a kívánt hangfájlokat a Micro USB-kábel segítségével.
4. A lejátszási funkciók vezérléséhez használja az UART vagy az I/O portot.
A FÜGGETLEN módok csak akkor működnek, ha az mp3 fájlok nevei megegyeznek az alábbi táblázatban szereplőkkel (00001.mp3, 00002.mp3, samd).
A tápellátást a tápegység melletti GND-n keresztül vezesd, NEM a gombokhoz kapcsolódó GND-n. A gombok GND-jének útvonalai nincsenek kialakítva az erősítő 5 W-os teljesítményének kezelésére.
A gombok alapértelmezett állapota 1 (Magas). Ha földre (GND) kötjük őket, a gomb állapota 0- ra (Alacsony) vált. Tehát az alábbi táblázatokban a 0 a gomb GND-hez való csatlakoztatását jelenti.
Használat:
Az alábbi modul SD-kártyával van felszerelve, a szállított modul SD-KÁRTYA NÉLKÜL van.
