Audiobuchse PJ392, 3,5-mm-Klinkenbuchse stereo, mit Gewinde, 3 Kontakte, Schalttafelmontage

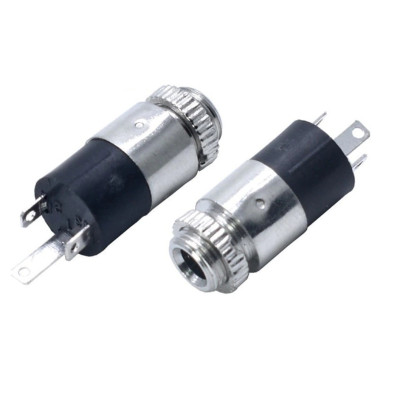

Die Audiobuchse PJ392 ist eine 3.5-mm-Stereo-Kupplung mit zylindrischem Metallgehäuse, Außengewinde und Zahnmutter für die Montage in einer Frontplatte. Sie dient als Audioeingang bei Projektgehäusen, Verstärkern, Aktivlautsprechern und selbstgebauten Radios, überall dort, wo ein Klinkenkabel vom Handy, Computer oder Player angeschlossen wird.

Es handelt sich um ein passives Bauteil ohne Controller und ohne Programm. In diesem Tutorial bauen wir sie als Stereoeingang für ein Verstärkermodul PAM8403 mit 2 x 3 W ein, das von einem 5-V-Netzteil versorgt wird.

Funktionsweise:

Die Buchse hat 3 Kontakte, die den drei Zonen eines 3.5-mm-Stereo-Klinkensteckers entsprechen. Die Spitze des Steckers (TIP) führt den linken Kanal, der Ring in der Mitte (RING) führt den rechten Kanal, und der Schaft des Steckers (SLEEVE) ist die gemeinsame Masse. Die Buchse ist ohne Schaltkontakte ausgeführt. Sie leitet das Signal vom Stecker lediglich an die drei Lötfahnen weiter.

Das Audiosignal eines Handys oder Computers hat eine kleine Spannung, in der Größenordnung von einem Volt, und einen vernachlässigbaren Strom. Deshalb begrenzt die Buchse im Stromkreis nichts, und der Verstärker PAM8403 hebt das Signal auf das für Lautsprecher nötige Niveau an. Das Modul PAM8403 hat Ausgänge in Brückenschaltung (BTL). Jeder Kanal hat daher zwei aktive Anschlüsse (+ und -), und keiner davon ist Masse.

Für die Stromversorgung machen wir eine einfache Rechnung. Ein 4-Ohm-Lautsprecher, der 3 W erhält, benötigt einen Effektivstrom von Wurzel aus (3 W / 4 Ohm), also etwa 0.87 A. Für zwei Kanäle bei Maximalleistung ergibt sich mit Reserve ein Strom in der Größenordnung von 1.5 - 2 A. Deshalb verwenden wir ein 5-V-Netzteil mit mindestens 2 A.

Anschluss:

Trennen Sie das Netzteil vor jedem Löten oder jeder Änderung an der Verdrahtung von der Steckdose. Versorgen Sie das Modul PAM8403 nur mit 5 V, da eine höhere Spannung es zerstört. Das Audiosignal ist analog, es gibt also keine Logikpegel, und ein Pegelwandler oder Pull-up-Widerstände werden nicht benötigt. Die Kontakte der Buchse führen nur Audiosignal und nicht den Versorgungsstrom des Verstärkers.

Verbinden Sie niemals die Klemmen L- oder R- mit Masse und auch nicht untereinander. Schließen Sie nicht zwei Lautsprecher parallel an denselben Kanal an. Verwenden Sie Lautsprecher mit 4 Ohm oder 8 Ohm und einer Leistung von mindestens 3 W.

Konfiguration:

Die Buchse hat keine Taster, Potentiometer, Jumper oder LEDs, daher gibt es an ihr nichts einzustellen. Die einzige Vorbereitung ist das Identifizieren der Kontakte und die Montage in der Frontplatte. Auf dem Gehäuse der Buchse ist nicht markiert, welche Lötfahne TIP, RING oder SLEEVE ist, deshalb überprüfen wir sie vor dem Löten.

Schritt 1. Stecken Sie einen 3.5-mm-Stereo-Klinkenstecker in die Buchse, am besten einen mit Metallgehäuse oder mit zugänglichen Kontakten.

Schritt 2. Stellen Sie das Multimeter auf Durchgangsprüfung. Setzen Sie eine Messspitze auf die Spitze des Steckers und berühren Sie mit der anderen nacheinander jede Lötfahne der Buchse. Wenn das Multimeter piept, ist diese Lötfahne TIP.

Schritt 3. Wiederholen Sie dies mit dem Ring in der Mitte des Steckers, um RING zu finden, und mit dem Schaft des Steckers, dem Teil, das dem Kabel am nächsten ist, um SLEEVE zu finden. In der Regel ist die längste Lötfahne SLEEVE, aber bestätigen Sie dies mit dem Multimeter an Ihrem Bauteil.

Schritt 4. Löten Sie die Drähte vor der Montage in der Frontplatte an die Lötfahnen, da das Löten an einer bereits befestigten Buchse unbequem ist. Die Lötfahnen haben Löcher, in die sich der Draht für eine feste mechanische Verbindung einwickeln lässt. Isolieren Sie jede Lötfahne mit Schrumpfschlauch, damit sie sich nicht berühren.

Schritt 5. Bohren Sie die Frontplatte mit einem Bohrer von etwa 6.35 mm (1/4 Zoll). Stecken Sie die Buchse von innen durch, sodass das Gewinde durch die Platte ragt, und ziehen Sie dann die Zahnmutter von außen fest. Das Gewinde ist kurz, deshalb passt die Montage zu dünnen Platten von etwa 2 mm.

Anwendungsbeispiel:

Wir bauen einen Audioeingang für eine kleine Stereobox. Löten Sie die Drähte an die Buchse PJ392 und montieren Sie sie in der Gehäusewand. Verbinden Sie dann TIP mit dem Eingang L, RING mit dem Eingang R und SLEEVE mit der Masse am Audioeingang des Moduls PAM8403, wie im Schaltbild. Ab Leitungslängen von über 10 - 15 cm verwenden Sie geschirmtes Kabel oder verdrillte Leitungen, um Netzbrummen zu reduzieren.

Schließen Sie die Lautsprecher mit 4 Ohm 3 W an die Klemmen L+ und L- für links sowie R+ und R- für rechts an. Verbinden Sie die Klemmen des DC-Netzteils mit den Klemmen 5V + und - des Moduls und achten Sie dabei auf die Polung. Prüfen Sie noch einmal, dass keine Ausgangsklemme Masse berührt.

Reduzieren Sie die Lautstärke am Handy oder Computer auf etwa die Hälfte. Stecken Sie das Klinkenkabel bis zum Anschlag in die Buchse PJ392 und schließen Sie erst danach das 5-V-Netzteil an die Steckdose an. Erhöhen Sie die Lautstärke schrittweise. Sie sollten den Ton in beiden Lautsprechern hören. Um die Kanalreihenfolge zu prüfen, spielen Sie ein Teststück links - rechts ab. Der Ton muss von einem Lautsprecher zum anderen in der richtigen Reihenfolge wechseln.

Häufige Probleme:

Es ist nichts zu hören. Die übliche Ursache ist eine fehlende Versorgung oder ein nicht angelöteter Kontakt SLEEVE. Messen Sie 5 V zwischen den Versorgungsklemmen des Moduls, prüfen Sie, ob der Stecker vollständig eingesteckt ist, und ob die Masse der Buchse an der Masse am Audioeingang anliegt.

Es ist nur ein Kanal zu hören. Einer der Kontakte TIP oder RING ist nicht gut angelötet oder falsch angeschlossen. Wiederholen Sie die Prüfung mit dem Multimeter und löten Sie die kalte Lötstelle neu. Wenn der Ton auf dem umgekehrten Kanal liegt, tauschen Sie die Drähte von TIP und RING gegeneinander aus.

Es sind Rauschen oder Brummen zu hören. Die Leitungen zwischen Buchse und Modul sind zu lang oder verlaufen in der Nähe des Netzkabels. Kürzen Sie die Leitungen, verwenden Sie geschirmtes Kabel oder verdrillte Leitungen und prüfen Sie, ob die Masse der Buchse mit der Masse am Audioeingang des Moduls verbunden ist.

Der Klang ist schwach oder verzerrt. Die Lautstärke der Quelle ist zu niedrig oder zu hoch, oder die Versorgung ist möglicherweise unzureichend. Passen Sie die Lautstärke der Quelle an und verwenden Sie ein 5-V-Netzteil mit mindestens 2 A.

Die Buchse lässt sich nicht in der Frontplatte befestigen. Die Platte ist für das kurze Gewinde zu dick oder das Loch ist zu klein. Verwenden Sie eine Platte von etwa 2 mm und ein Loch von etwa 6.35 mm.

Grenzen und Tipps:

Die Buchse PJ392 ist ein Steckverbinder für Audiosignale auf niedrigem Pegel. Die Nennbelastung beträgt 30 VDC und 0.5 A, daher verwenden Sie sie nicht für die Stromversorgung oder für große Ströme. Als Ausführung ohne Schaltkontakte schaltet sie die Audioquelle nicht automatisch um und schaltet den Lautsprecher beim Einstecken des Steckers nicht ab.

Das kurze Gewinde begrenzt die Montage auf dünne Platten, und nicht markierte Lötfahnen müssen vor dem Löten mit dem Multimeter überprüft werden.

Mit derselben Buchse können Sie weiterhin Audioeingänge für andere Verstärker, einfache Mischpulte oder Projektgehäuse bauen. Für übersichtlichere Projekte verwenden Sie mehrere Buchsen desselben Typs, jede mit einem beschrifteten Adernpaar.
