Mufa XT60 mama, cu urechi
Conector mama XT60 cu urechi de prindere si filet metalic M3, ideal pentru inlocuirea rapida a mufei la drone FPV. Se fixeaza sigur pe cadru si mentine firele bateriei departe de elici, pentru o instalare ordonata. Contactele placate cu aur asigura conductivitate buna si pierderi reduse, suporta pana la 500V DC si curent instantaneu 40A.
Expediere estimata: joi 22 octombrie
Cumparand acest produs primesti 0,48 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Mufa XT60 mama, cu urechi de montaj si filet metalic M3, este varianta a conectorului XT60 pregatita pentru fixare directa pe sasiul unei drone, pe o placa de distributie a energiei sau pe orice alta suprafata, fara sa mai fie nevoie de o carcasa separata pentru cablu. Contactele mama primesc pinii unui conector XT60 mascul standard, iar forma asimetrica a carcasei impune un singur sens corect de cuplare. Este potrivita pentru inlocuirea conectorilor uzati sau deteriorati pe drone FPV, pe ESC-uri, pe placi de distributie a energiei (PDB) si pe alte montaje unde conectorul trebuie sa stea fix langa alte componente, tinand firele de alimentare departe de elice sau de piesele mobile.
Contactele sunt placate cu aur pentru o conductivitate buna si pentru rezistenta la coroziune in timp, cu o rezistenta de contact redusa si o rezistenta de izolatie ridicata intre cele doua terminale. Conectorul este dimensionat pentru tensiuni de pana la 500 VDC, cu un curent nominal de 20 A in regim continuu si un curent instantaneu admis de 40 A, suficient pentru majoritatea aplicatiilor cu acumulatori LiPo folosite in modelism si FPV. Carcasa este din material plastic rezistent la temperatura, cu un nivel de protectie IP40 si un numar de utilizari specificat de producator.
Printre caracteristicile principale se numara cele doua urechi de fixare cu bucsa metalica filetata M3, carcasa cu profil D asimetric pentru polarizare mecanica, marcajul turnat pentru polaritate si contactele mama placate cu aur pentru cele doua fire de alimentare. Fiind un conector pasiv, nu necesita o sursa proprie de alimentare, firele de + si - lipindu-se direct la cele doua contacte in functie de polaritatea circuitului in care este montat.
Specificatii:
Tensiune nominala: 500 VDC
Curent nominal: 20 A (curent instantaneu admis 40 A)
Model: Mufa Mama XT60EW
Brand: Amass
Rezistenta de contact: 0.6 mOhm
Rezistenta la izolatie: 2000 mOhm
Numar de utilizari: 100 cuplari
Nivel de protectie: IP40
Interval temperatura functionare: -20 grade C pana la 120 grade C
Specificatie cablu recomandata: 12 / 14 / 16 AWG
Fixare: filet metalic M3, prin urechile de montaj
Greutate: 3.6 g
Culoare: Negru
Dimensiuni: 27 x 16 x 12 mm
Layout:
| Element | Functie |
|---|---|
| Corp izolator | Carcasa din material plastic rezistent la temperatura, cu profil D asimetric pentru polarizare mecanica corecta la cuplare. |
| Urechi de fixare cu bucsa metalica | Doua gauri de trecere cu filet metalic M3, pentru fixarea conectorului pe sasiu sau pe o placa. |
| Contacte mama placate cu aur | Primesc pinii conectorului XT60 mascul, cu rezistenta de contact redusa si rezistenta buna la coroziune. |
| Marcaj polaritate + | Marcaj turnat pe carcasa pentru identificarea rapida a terminalului pozitiv la lipire. |
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Mufa XT60 mama | + | Terminal pozitiv, contact mama, se conecteaza la polul plus al sursei sau al circuitului. |
| Mufa XT60 mama | - | Terminal negativ, contact mama, se conecteaza la masa sau la polul minus al circuitului. |
Utilizare:
Identificati polaritatea conectorului dupa marcajul + turnat pe carcasa, inainte de a lipi firele.
Dezizolati capetele firelor, recomandat 12, 14 sau 16 AWG, si cositoriti-le inainte de lipire pentru o imbinare solida.
Lipiti firul pozitiv la contactul mama marcat + si firul negativ la celalalt contact, verificand ca lipitura sa fie curata si fara punti de cositor intre cele doua terminale.
Fixati mufa pe sasiu sau pe placa cu doua suruburi M3 introduse prin urechile de montaj, stransе uniform pentru a nu deforma carcasa.
Nu depasiti curentul nominal de 20 A in regim continuu si limitati varfurile de curent la cel mult 40 A, pentru a evita incalzirea excesiva a contactelor.
Introduceti conectorul mascul XT60 numai in sensul impus de forma asimetrica a carcasei, fara a forta cuplarea.
Verificati periodic starea contactelor placate cu aur, mai ales dupa un numar mare de cuplari, tinand cont de durata de viata specificata de producator.
Evitati expunerea indelungata la umiditate sau la temperaturi in afara intervalului de functionare, pentru a pastra in parametri normali rezistenta de contact si de izolatie.

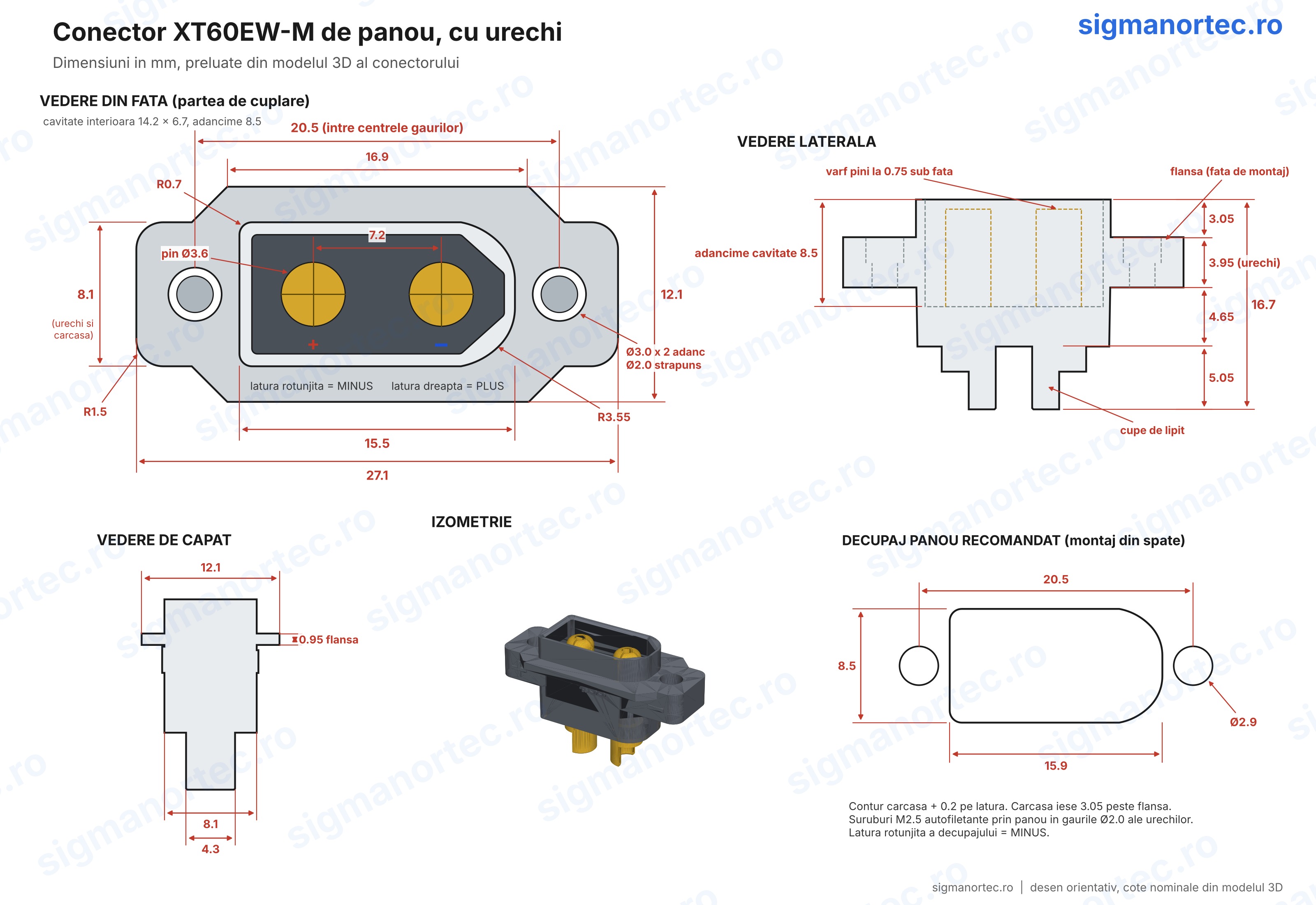

Diagrama dimensiuni:
