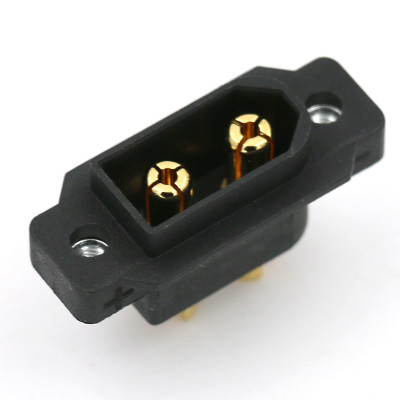

XT60-Buchsenstecker, mit Laschen

Die XT60-Buchse, mit Befestigungslaschen und M3-Metallgewinde, ist die Variante des XT60-Steckverbinders, die für die direkte Montage am Rahmen einer Drohne, auf einer Stromverteilungsplatine oder auf jeder anderen Oberfläche vorbereitet ist, ohne dass ein separates Gehäuse für das Kabel erforderlich ist. Die Buchsenkontakte nehmen die Pins eines standardmäßigen XT60-Steckers auf, und die asymmetrische Gehäuseform erzwingt nur eine korrekte Steckrichtung. Sie eignet sich zum Ersatz abgenutzter oder beschädigter Steckverbinder an FPV-Drohnen, an ESCs, an Stromverteilungsplatinen (PDB) und an anderen Aufbauten, bei denen der Steckverbinder fest neben anderen Komponenten sitzen muss und die Stromleitungen von Propellern oder beweglichen Teilen ferngehalten werden sollen.

Die Kontakte sind vergoldet, um eine gute Leitfähigkeit und eine langfristige Korrosionsbeständigkeit zu gewährleisten, mit geringem Kontaktwiderstand und hohem Isolationswiderstand zwischen den beiden Anschlüssen. Der Steckverbinder ist für Spannungen bis zu 500 VDC ausgelegt, mit einem Nennstrom von 20 A im Dauerbetrieb und einem zulässigen Spitzenstrom von 40 A, ausreichend für die meisten LiPo-Akku-Anwendungen im Modellbau und FPV. Das Gehäuse besteht aus temperaturbeständigem Kunststoff, mit Schutzart IP40 und einer vom Hersteller angegebenen Anzahl von Steckzyklen.

Zu den wichtigsten Merkmalen gehören die beiden Befestigungslaschen mit M3-Gewindehülse aus Metall, das asymmetrische D-Profil-Gehäuse zur mechanischen Kodierung, die eingeprägte Polaritätsmarkierung und die vergoldeten Buchsenkontakte für die beiden Stromleitungen. Da es sich um einen passiven Steckverbinder handelt, benötigt er keine eigene Stromversorgung; die Leitungen für + und - werden direkt an die beiden Kontakte gelötet, je nach Polarität des eingebauten Stromkreises.

Technische Daten:

Nennspannung: 500 VDC

Nennstrom: 20 A (zulässiger Spitzenstrom 40 A)

Modell: XT60EW-Buchse

Marke: Amass

Kontaktwiderstand: 0.6 mOhm

Isolationswiderstand: 2000 mOhm

Steckzyklen: 100 Steckungen

Schutzart: IP40

Betriebstemperaturbereich: -20 Grad C bis 120 Grad C

Empfohlene Kabelspezifikation: 12 / 14 / 16 AWG

Befestigung: M3-Metallgewinde, über die Befestigungslaschen

Gewicht: 3.6 g

Farbe: Schwarz

Abmessungen: 27 x 16 x 12 mm

Layout:

Pinbelegung:

Verwendung:

Identifizieren Sie die Polarität des Steckverbinders anhand der auf dem Gehäuse eingeprägten + Markierung, bevor Sie die Leitungen anlöten.

Isolieren Sie die Enden der Leitungen ab, empfohlen 12, 14 oder 16 AWG, und verzinnen Sie sie vor dem Löten für eine stabile Verbindung.

Löten Sie die Plusleitung an den mit + markierten Buchsenkontakt und die Minusleitung an den anderen Kontakt; achten Sie darauf, dass die Lötstellen sauber sind und keine Lötbrücken zwischen den beiden Anschlüssen entstehen.

Befestigen Sie die Buchse mit zwei M3-Schrauben, die durch die Befestigungslaschen geführt werden, am Rahmen oder an der Platine und ziehen Sie sie gleichmäßig an, damit das Gehäuse nicht verformt wird.

Überschreiten Sie den Nennstrom von 20 A im Dauerbetrieb nicht und begrenzen Sie Stromspitzen auf höchstens 40 A, um eine übermäßige Erwärmung der Kontakte zu vermeiden.

Stecken Sie den XT60-Stecker nur in der durch die asymmetrische Gehäuseform vorgegebenen Richtung ein, ohne die Verbindung zu erzwingen.

Überprüfen Sie regelmäßig den Zustand der vergoldeten Kontakte, insbesondere nach einer großen Anzahl von Steckzyklen, und beachten Sie die vom Hersteller angegebene Lebensdauer.

Vermeiden Sie eine längere Einwirkung von Feuchtigkeit oder Temperaturen außerhalb des Betriebsbereichs, um Kontakt- und Isolationswiderstand im normalen Bereich zu halten.

Maßzeichnung:
