Modul step down DC-DC 3A, 5-15V, ADJ sau fix

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsele noastre sunt destinate in principal dezvoltarii, prototiparii si proiectelor tehnice. Informatiile privind specificatiile, instructiunile si conformitatea sunt furnizate conform datelor disponibile de la producatori sau furnizori. Pentru integrarea in produse finale sau aplicatii comerciale, recomandam verificarea compatibilitatii si conformitatii in functie de utilizarea dorita.

Specificatiile tehnice mentionate (curent, putere etc.) reprezinta valori maxime admise in conditii ideale de functionare. Pentru o utilizare sigura si o durata de viata optima, recomandam exploatarea produsului in regim continuu la cel mult 50% din valorile maxime specificate.

Modul coborator tensiune reglabil sau fix, DC 5-15V, 3A

Convertor DC-DC step down compact, pentru alimentarea stabila a modulelor si echipamentelor din 5-15VDC, ofera iesire la alegere fixa 1.8V, 2.5V, 3.3V, 5V, 9V, 12V sau reglabila 0.8-15V prin potentiometru, selectia tensiunii fixe se face rapid prin unirea padurilor corespunzatoare, suporta pana la 3A maxim si are dimensiuni reduse 20 x 10.8 x 4.6 mm.

6,76 RON Cu TVA

5,59 RON Fara TVA

(4/5) din 7 total recenzii
Citeste recenziile

1-2 zile

Expediere estimata: joi 27 august

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modul sursa coboratoare tensiune DC-DC, 3A, step down.

Avantajul acestui modul este faptul ca permite setarea lui pe tensiuni fixe sau o tensiune reglabila prin potentiometru. Setarea se realizeaza prin unirea celor doua paduri in dreptul tensiunii dorite.

In defaul modulul vine setat pe ADJ.

Specificatii:

Tensiune intrare: 5 - 15VDC

Tensiune iesire fixa: 1.8V 2.5V 3.3V 5V 9V 12V

Tensiune iesire reglabila (pe ADJ): 0.8 - 15VDC

Curent: 3A maxim, recomandat sub 1.5A

Dimensiuni mm: 20 x 10.8 x 4.6mm

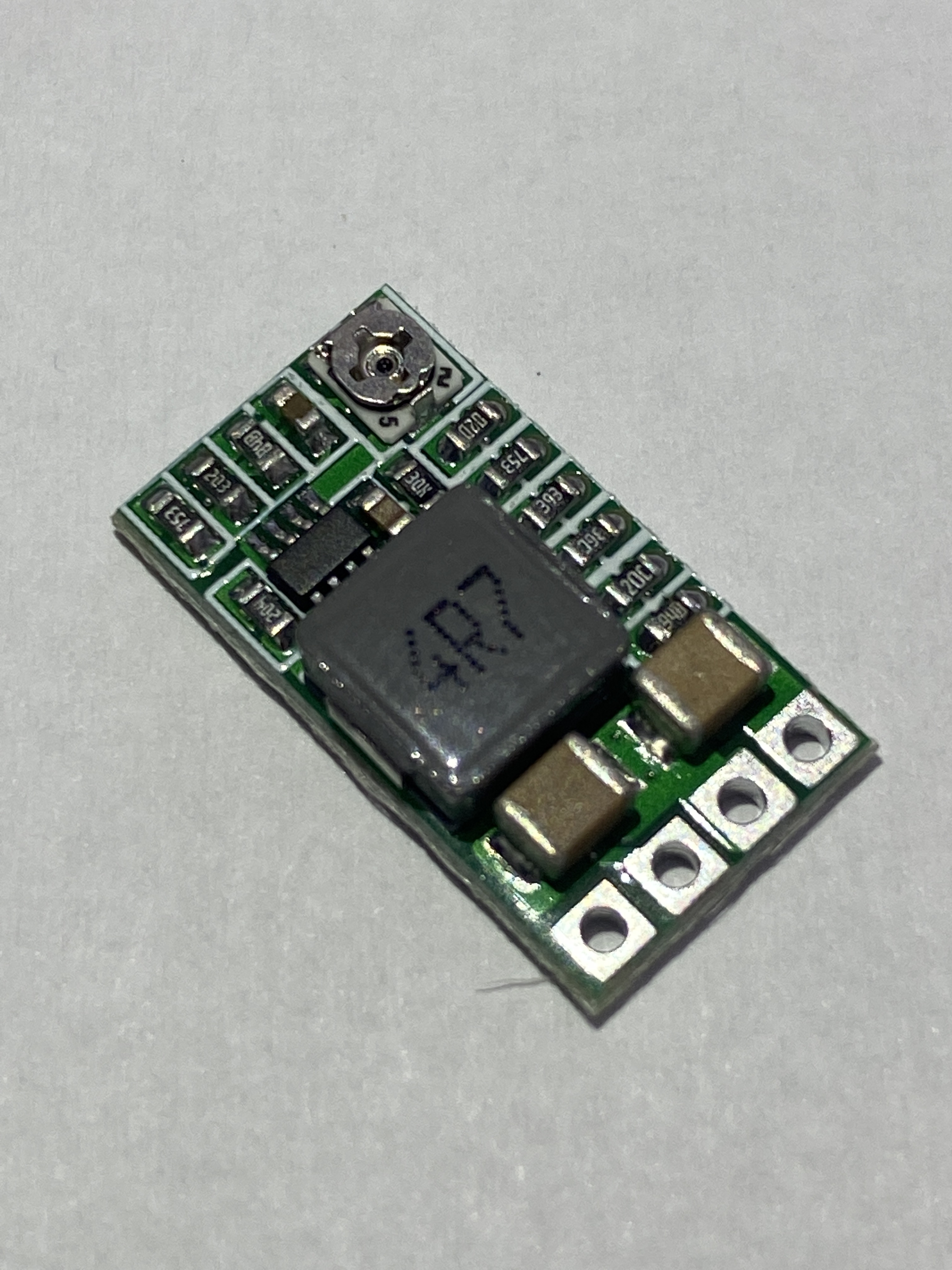

coborator_reglabil_sau_fix_2_jpg

coborator_reglabil_sau_fix_1_jpg

Instructiuni:

Coboratorul este setat din fabrica pe modul ADJ.

Pe pozitia ADJ reglarea tensiunii de iesire se regleaza prin potentiometrul aflat pe fata modulului coborator.

Restul pinurilor seteaza tensiunea de iesire la o valoare fixa de 12V, 9V, 5V, 3.3V, 2.5V sau 1.8V.

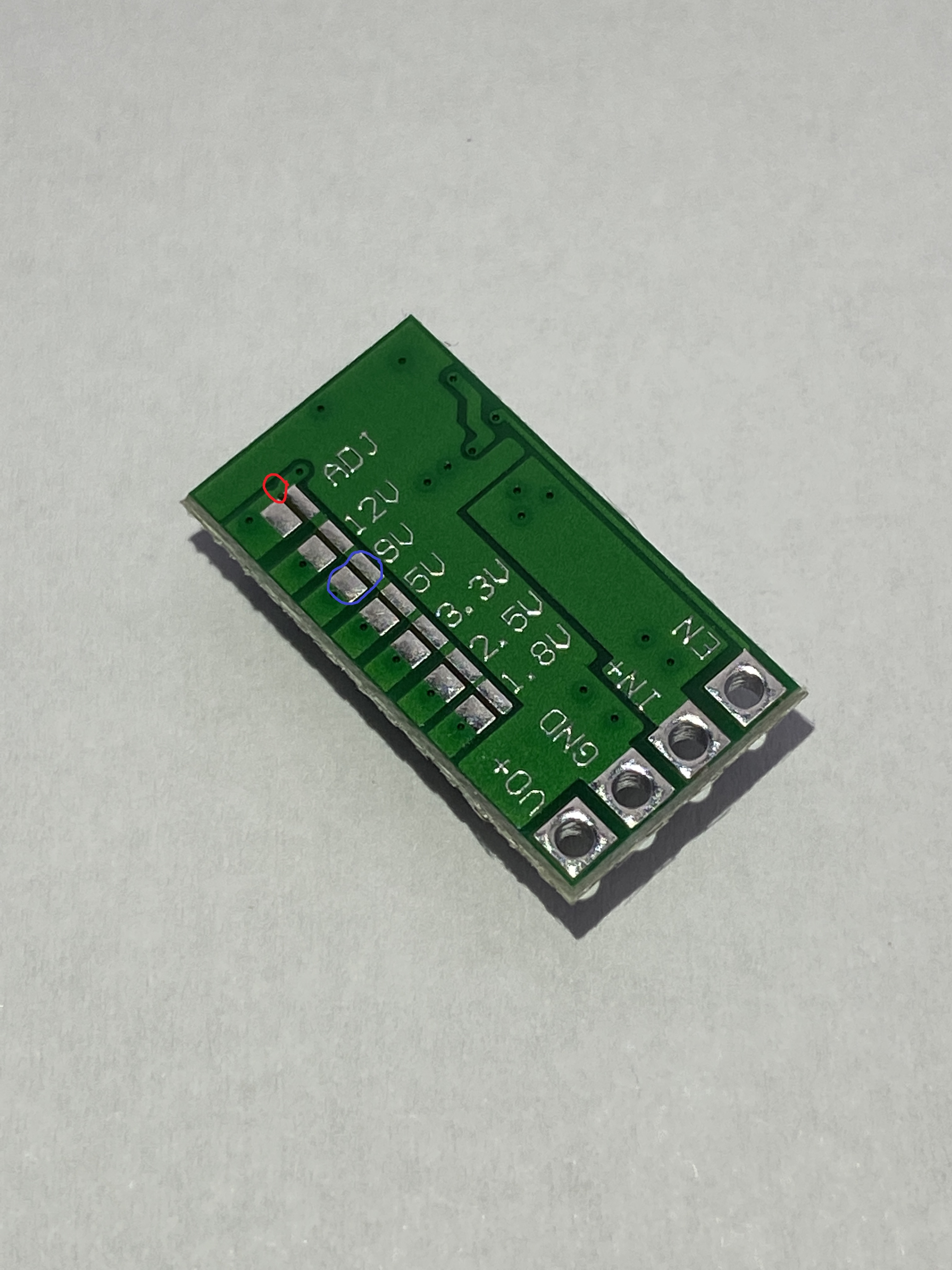

Pentru setarea modulului pe o tensiune fixa se taie traseul pe pinul ADJ (incercuit cu rosu in poza) si se cositoresc cele doua paduri aflate in dreptul tensiunii dorite. Exemplu: pentru 9V fix, se cositoresc padurile incercuite cu albastru in poza de mai jos, dupa intreruperea traseului pe pinul ADJ.

coborator_reglabil_sau_fix_3_jpg

modul_coborator_5_24_mini_jpg

Tensiune: DC
Tensiune Intrare Minim VDC: 5
Tensiune Intrare Maxim VDC: 15
Tensiune Iesire Minim VDC: 1
Tensiune Iesire Maxim VDC: 15
Tip Sursa: Coborator
Reglaj Curent: Nu
Reglaj Tensiune: Da
Mod Reglare Tensiune: Variabil sau Fix
Curent Iesire Maxim Amperi: 1.5
