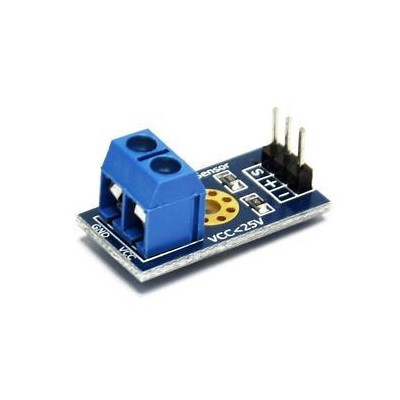

DC-Spannungssensor 0-25V, 3,3-5V
Dieses Modul zur Messung von Gleichspannungen zwischen 0 und 25 V eignet sich ideal für Projekte mit Arduino und anderen Entwicklungsboards. Es arbeitet mit einer 3,3-5-V-Spannungsversorgung, bietet eine hohe Auflösung von 0,00489 V für stabile Messwerte, wird einfach über den S-Pin an den Analogeingang angeschlossen, hat kompakte Abmessungen von 25 x 13 mm und kann die aktuelle Spannung zusammen mit einem I2C-LCD-Display anzeigen.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der DC-Spannungssensor ist ein kompaktes und vielseitiges Modul, das für die einfache Integration in Arduino-Projekte und andere kompatible Entwicklungsplattformen entwickelt wurde. Das Modul ermöglicht die Messung von Gleichspannungen im Bereich von 0-25VDC und bietet eine Auflösung von 0,00489V sowie eine minimale detektierbare Spannung von 0,02445V, was es sowohl für Batteriemonitoring-Anwendungen als auch für Echtzeit-Messsysteme geeignet macht.
Es wird direkt vom Entwicklungsboard mit Strom versorgt und unterstützt Spannungen zwischen 3,3 und 5VDC, wodurch keine zusätzliche externe Stromquelle erforderlich ist. Dank der kleinen Abmessungen von 25 x 13 mm lässt sich das Modul problemlos in Projekte mit begrenztem Platz integrieren.
Ein beliebter Anwendungsfall ist die Kombination mit einem LCD-Bildschirm mit I2C-Schnittstelle, der die Anzeige des gemessenen Spannungswerts in Echtzeit direkt auf dem Display ermöglicht, ohne komplexe Zusatzkomponenten.
Spezifikationen:
Kompatibilität: Arduino, Entwicklungsplattformen mit 3,3V und 5V
Versorgungsspannung: 3,3 - 5VDC
Messspannung: 0 - 25VDC
Auflösung: 0,00489V
Minimale erkannte Spannung: 0,02445V
Abmessungen: 25 x 13 mm
Pinbelegung:
| Pin | Funktion |
|---|---|
| + | Versorgung 3,3 - 5VDC |
| - | GND (Masse) |
| S | Analogausgang (Arduino Analogpin) |
Anwendung:
Verbinden Sie den "+"-Pin des Moduls mit dem 3,3V- oder 5V-Pin des Arduino-Boards.
Verbinden Sie den "-" -Pin des Moduls mit dem GND des Arduino-Boards.
Verbinden Sie den "S"-Pin mit einem analogen Pin des Arduino-Boards (z.B. A0).
Schließen Sie die zu messende Spannung an die Eingangsklemmen des Moduls an und beachten Sie dabei die Polarität.
Laden Sie den Testcode auf das Board und öffnen Sie den Serial Monitor, um die ausgelesenen Werte anzuzeigen.
Optional können Sie ein LCD-Modul mit I2C-Schnittstelle anschließen, um die Spannung in Echtzeit direkt auf dem Bildschirm anzuzeigen.
