Gleichspannungsüberwachungsmodul 0–99,9 V, 12 V

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

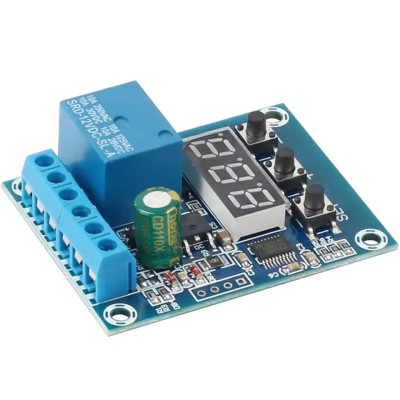

Gleichspannungsüberwachungsmodul 0–99,9 V, 12 V, Lade-/Entladeschutzrelais

Digitales Modul zur Überwachung von Gleichspannungen (0–99,9 V) und zur automatischen Ansteuerung eines 10-A-Relais. Ideal zum Schutz von Batterien und Stromquellen beim Laden und Entladen. Minimale und maximale Schwellenwerte lassen sich in 0,1-V-Schritten einstellen. Die Spannung wird auf einem LED-Display angezeigt. Sieben Betriebsmodi ermöglichen eine flexible Steuerung und Kalibrierung per Tastendruck.

34,27 RON Bruttopreis

28,32 RON zzgl. MwSt.

No reviews yet

Shipping by Donnerstag 27 August

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Entladeüberwachungsmodul, 12VDC-Netzteil, für Spannungsregelungs- und Schutzanwendungen in Stromkreisen, die mit Gleichstrom (DC) im Bereich von 0-99.9V.

Digitales Spannungsregelungsmodul mit Relais für Anwendungen, die die Überwachung und den Schutz von Stromkreisen mit variablen Eingangsspannungen erfordern. Das Modul überwacht die Spannung in einem Stromkreis (z. B. einer Batterie, einem Netzteil) und steuert ein Relais entsprechend voreingestellten Grenzwerten. Es handelt sich also um einen automatischen Spannungsschutzschalter mit Digitalanzeige und programmierbaren Funktionen.

Es arbeitet in einem breiten Spannungsbereich (0-99,9 V DC) mit einer Regelgenauigkeit von 0.1V.

Das Modul bietet Schutz vor Überspannung und Unterspannung sowie Lade- und Entladekontrolle über ein 10A SRD-Relais.

WARNUNG! Dieses Modul ist NICHT mit Wechselspannung (AC) kompatibel. Die Erfassung von Wechselspannung oder pulsierender Gleichspannung (ohne Filterung) kann zu instabilem Betrieb oder zum Durchbrennen der Platine führen. Es wird empfohlen, das Modul ausschließlich mit reinem Gleichstromsignal zu verwenden.

Es verfügt über ein dreistelliges Display, das die Spannung anzeigt und Einstellungen wie untere und obere Spannungsgrenzen, Betriebsmodus (H-1 bis H-7) und Kalibrierung (Spannungskorrektur) ermöglicht.

Die Interaktion mit dem Modul erfolgt über die drei Tasten SET, Plus und Minus, die die Navigation und das Vornehmen von Einstellungen ermöglichen.

Seitlich befinden sich 2.54mm Stiftleisten-kompatible Pins mit den Anschlüssen V (Eingangsspannung), R (Relaisausgang), G (Masse) und S (Relais-COM).

Spezifikationen:

Versorgungsspannung: 12 V

Spannungserfassungsbereich: 0-99,9 V

Maximalstrom: 12 A

Betriebsarten: H-1 bis H-7

Schutzfunktionen: Laden, Überspannung

Anzeige: LED

Spannungsauflösung: 0,1 V

Abmessungen: 56 x 44 mm

Betriebsarten:

Modus	Name	Funktionsbeschreibung	Relaisverhalten
H1	Lastüberwachung	Das Relais schaltet sich ein, wenn die Spannung unter den unteren Grenzwert fällt, und schaltet sich aus, wenn sie den oberen Grenzwert überschreitet.	Automatische Ladesteuerung (z. B. von Batterien).
H2	Downloadüberwachung	Das Relais schaltet sich ein, wenn die Spannung den oberen Grenzwert überschreitet, und schaltet sich aus, wenn sie unter den unteren Grenzwert fällt.	Automatische Entladesteuerung.
H3	Reichweitensteuerung (AUS im Reichweitenbereich)	Das Relais ist nur dann aktiv, wenn die Spannung außerhalb des eingestellten Bereichs liegt.	Schutz vor anormalen Werten.
H4	Intervallsteuerung (EIN im Intervall)	Das Relais ist nur dann aktiv, wenn die Spannung innerhalb der definierten Grenzen liegt.	Normalbetrieb innerhalb des sicheren Bereichs.
H5	Fixpunkt	Das Relais schaltet sich ein, wenn die Spannung den eingestellten Schwellenwert überschreitet, und schaltet sich aus, wenn sie unter denselben Schwellenwert fällt.	Einfaches Umschalten bei einem einzigen Schwellenwert.
H6	Selbstverriegelnd	Das Relais bleibt nach Überschreiten des Schwellenwerts aktiv, bis es manuell ausgeschaltet oder zurückgesetzt wird.	Statusbeibehaltung bis zum Zurücksetzen.
H7	Pünktlicher Puls	Wenn der untere eingestellte Wert erreicht ist, gibt das Relais einen kurzen Impuls ab (Jog-Relais).	Temporäres Befehlssignal.

Verwenden:

Die Batterie, deren Spannung überwacht werden soll, ist an die Detektionsklemmen angeschlossen.

An die mittleren Klemmen (Netzteil) ist ein stabilisiertes 12-V-Gleichstromnetzteil angeschlossen.

An den rechten Klemmen (Steuerkontaktschalter) wird der Verbraucher angeschlossen, der je nach Batteriespannung ein- oder ausgeschaltet werden soll. Diese Klemmen stellen lediglich einen geschlossenen oder offenen Kontakt her. Die Batteriespannung fließt nicht durch sie hindurch. Der Verbraucher muss in Reihe mit diesen Klemmen an die zu überwachende Batterie angeschlossen werden.

Um das Konfigurationsmenü aufzurufen, halten Sie die SET-Taste 2 Sekunden lang gedrückt. Verwenden Sie die +-Taste, um zwischen den Optionen zu navigieren (F01 – obere Spannungsgrenze, F02 – untere Spannungsgrenze, F03 – Betriebsmodus, F04 – Spannungskalibrierung usw.).

Nachdem Sie die gewünschte Option ausgewählt haben, drücken Sie erneut auf SET, um die Parameter zu ändern.

Zum Schluss halten Sie die SET-Taste 2 Sekunden lang gedrückt, um die Einstellungen zu speichern und das Menü zu verlassen.

Einstellung der oberen Spannungsgrenze (F01)

F01 – Obere Spannungsgrenze einstellen

Spannungsuntergrenzeneinstellung (F02)

F02 – Untere Spannungsgrenze einstellen

Betriebsarten (F03):

H-1: Lastüberwachung (Relais aktiv unterhalb der unteren Grenze)

H-2: Entladeüberwachung (Relais aktiv oberhalb des oberen Grenzwerts)

H-3 / H-4: Intervall-Triggermodi

H-5 / H-6: Festpunktüberwachung, mit und ohne Selbstverriegelung

H-7: Impulssignal beim Erreichen des unteren Wertes

Spannungskorrektur (F04):

Passen Sie die Differenz zwischen dem tatsächlichen und dem angezeigten Wert an (+/- 0,1 V).

Einstellungen wiederherstellen:

Halten Sie die Taste SET + + 2 Sekunden lang gedrückt, um auf die Werkseinstellungen zurückzusetzen.

Energiesparmodus:

Zum Ein-/Ausschalten der Digitalanzeige die Taste „-“ gedrückt halten.

Modulmarkierungen (Rückseite):

Auf der Rückseite sind die Betriebsmodi (in Chinesisch) angegeben. Im Folgenden werden diese Markierungen genauer erläutert:

 Bedienungsanleitung:

 • SET kurz drücken → Einstellungen aufrufen / speichern
 • Langes Drücken – → Display aus-/einschalten
 • Langes Drücken von SET + + → Werkseinstellungen wiederherstellen
 -------------------------------------------------

 Einstellungscodes:

 F01 = Einstellung der oberen Spannungsgrenze
 F02 = Untere Spannungsgrenze einstellen
 F03 = Betriebsartenauswahl
 F04 = Spannungskalibrierung
 -------------------------------------------------

 F03 Modusdefinitionen:

 H‐1 = Ladungsüberwachung
 H‐2 = Entladungsüberwachung
 H-3 = Relais außerhalb der Grenzen EIN
 H-4 = Relais innerhalb der Grenzen EIN
 H‑5 = Festpunktüberwachung
 H‑6 = Fixpunkt-Selbstverriegelung
 H‑7 = Fixpunktimpuls an der unteren Grenze
