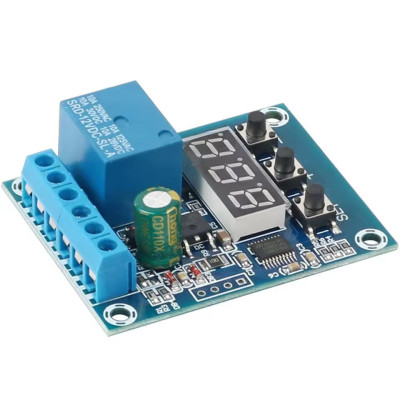

Modul Monitorizare Tensiune DC 0-99.9V, 12V, Releu Protectie Incarcare-Descarcare
Modul digital pentru monitorizarea tensiunii DC 0-99.9V si comanda automata a unui releu de 10A, ideal pentru protectia bateriilor si a surselor in aplicatii de incarcare sau descarcare. Permite setarea pragurilor minim si maxim cu pas de 0.1V, afiseaza tensiunea pe display LED, include 7 moduri de lucru pentru control flexibil si calibrare din butoane.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul monitorizare descarcare, alimentare 12VDC, pentru aplicatii de control si protectie a tensiunii in circuite alimentate cu curent continuu (DC) in intervalul 0-99.9V.
Modul de control digital al tensiunii, cu releu, pentru aplicatii ce necesita monitorizarea si protectia circuitelor alimentate la tensiuni de intrare variabile. Modulul monitorizeaza tensiunea dintr-un circuit (de exemplu, o baterie, o sursa de alimentare) si controleaza un releu in functie de limitele setate. Cu alte cuvinte, este un protector si comutator automat pentru tensiune, cu afisaj digital si functii programabile.
Functioneaza intr-un interval larg de tensiuni (0-99.9V DC), cu o precizie de reglare de 0.1V.
Modulul ofera protectie la supratensiune si subtensiune, precum si controlul incarcarii si descarcarii prin intermediul unui releu SRD de 10A.
ATENTIE! Acest modul NU este compatibil cu tensiune alternativa (AC). Detectarea tensiunii AC sau a tensiunii DC pulsatorii (fara filtrare) poate cauza functionare instabila sau arderea placii. Se recomanda utilizarea doar cu semnal DC pur.
Dispune de afisaj cu trei caractere ce afiseaza tensiunea si permite setari precum limitele inferioara si superioara de tensiune, modul de lucru (H-1 pana la H-7) si calibrarea (corectie tensiune).
Interactiunea cu modulul se face prin cele trei butoane, SET, Plus si Minus, ce permit navigarea si efectuarea setarilor.
Pe laterala sunt disponibili pini compatibili cu header de 2.54mm cu V (Tensiune Intrare), R (Iesire Releu), G (Ground) si S (COM Releu).
Specificatii:
Tensiune de alimentare: 12V
Interval detective tensiune: 0-99.9V
Curent maxim: 12A
Moduri de lucru: H-1 pana la H-7
Protectii: incarcare, supratensiune
Afisaj: LED
Rezolutie tensiune: 0.1V
Dimensiuni: 56x44mm
Moduri de functionare:
| Mod | Denumire | Descriere functionare | Comportament releu |
|---|---|---|---|
| H1 | Monitorizare incarcare | Releul porneste cand tensiunea scade sub limita inferioara si se opreste cand depaseste limita superioara. | Control automat al incarcarii (ex. baterii). |
| H2 | Monitorizare descarcare | Releul porneste cand tensiunea depaseste limita superioara si se opreste cand scade sub limita inferioara. | Control automat al descarcarii. |
| H3 | Control interval (OFF in interval) | Releul este activ doar cand tensiunea este in afara intervalului setat. | Protectie la valori anormale. |
| H4 | Control interval (ON in interval) | Releul este activ doar cand tensiunea se afla intre limitele definite. | Functionare normala in interval sigur. |
| H5 | Punct fix | Releul porneste cand tensiunea depaseste pragul setat si se opreste cand scade sub acelasi prag. | Comutare simpla pe prag unic. |
| H6 | Auto-blocare | Releul ramane activ dupa depasirea pragului, pana la oprire manuala sau resetare. | Retinere stare pana la reset. |
| H7 | Puls punctual | La atingerea valorii inferioare setate, releul emite un impuls scurt (tip jog). | Semnal de comanda temporar. |
Utilizare:

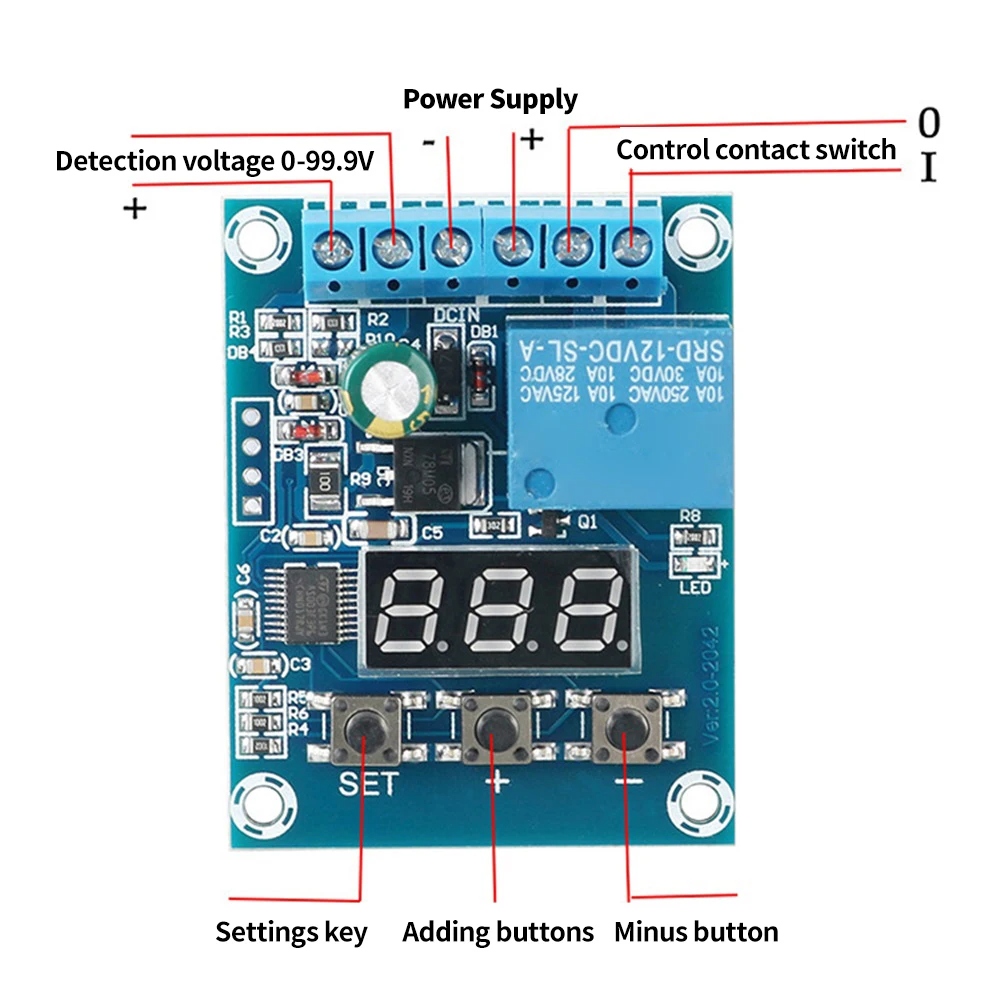

Pe bornele de detectie se conecteaza bateria a carei tensiuni trebuie monitorizata.
Pe bornele din mijloc, Power Supply, se conecteaza o sursa de alimentare stabilizata la 12VDC.
Pe bornele din dreapta, Control Contact Switch, se inseriaza consumatorul ce se doreste a fi oprit sau pornit in functie de tensiunea relevata din baterie. Aceste borne dau doar contact inchis sau deschis. Nu trece prin ele tensiunea din baterie. Consumatorul trebuie legat in serie cu aceste borne la bateria ce este monitorizata.
Pentru a intra in meniul de configurare, tineti apasat butonul SET timp de 2 secunde. Folositi butonul + pentru a naviga intre optiuni (F01 – limita tensiune superioara, F02 – limita tensiune inferioara, F03 – mod de functionare, F04 – calibrare tensiune, etc...).
Dupa selectarea optiunii dorite, apasati din nou SET pentru a modifica parametrii.
La final, tineti apasat butonul SET timp de 2 secunde pentru a salva si a iesi din meniu.
Setare Limita Superioara Tensiune (F01)
F01- Seteaza limita superioare de tensiune
Setare Limita Inferioara Tensiune (F02)
F02- Seteaza limita inferioara de tensiune
Moduri de functionare (F03):
H-1: Monitorizare incarcare (releu activ sub limita inferioara)
H-2: Monitorizare descarcare (releu activ peste limita superioara)
H-3 / H-4: Moduri cu declansare in interval
H-5 / H-6: Monitorizare la punct fix, cu si fara auto-blocare
H-7: Semnal tip impuls la atingerea valorii inferioare
Corectie tensiune (F04):
Ajustati diferentele dintre valoarea reala si cea afisata (+/- 0.1V)
Restabilire setari:
Tineti apasat SET + + timp de 2 secunde pentru resetare la valorile din fabrica
Mod economisire energie:
Tineti apasat „-” pentru a activa/dezactiva afisajul digital
Marcaje modul (spate):
Pe spate sunt mentionate modurile de functionare (in limba Chineza). In continuare detaliem acele marcaje:
Operation Instructions:
• Short press SET → enter settings / save
• Long press – → turn display OFF/ON
• Long press SET + + → restore factory default
-------------------------------------------------
Setting Codes:
F01 = Upper voltage limit setting
F02 = Lower voltage limit setting
F03 = Operating mode selection
F04 = Voltage calibration
-------------------------------------------------
F03 Mode Definitions:
H‑1 = Charge monitoring
H‑2 = Discharge monitoring
H‑3 = Relay ON outside limits
H‑4 = Relay ON within limits
H‑5 = Fixed-point monitoring
H‑6 = Fixed-point self‑latching
H‑7 = Fixed-point pulse at lower limit
Pinout:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
