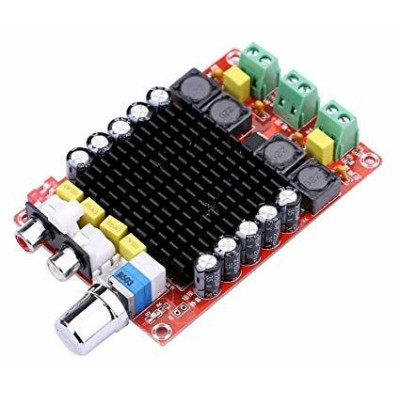

2x100W TDA7498 Verstärkermodul
Dualer BTL-Class-D-Verstärker für Heimkino und Aktivlautsprecher, liefert bis zu 2 x 100 W bei hoher Effizienz und geringer Wärmeentwicklung. Betrieb mit 15–34 V DC, empfohlene Spannung: 24 V. Vier wählbare Verstärkungsstufen, Kurzschluss- und Überhitzungsschutz sowie die Modi Normal, Standby und Stummschaltung für einfache Bedienung.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das TDA7498 Modul ist ein Class-D-Verstärker mit dualem BTL-Ausgang 100W+100W, mit Einzelversorgung, entwickelt für Heimkinoanwendungen und aktive Lautsprecher.
Wichtig: Die Verwendung des Verstärkers mit 4-Ohm-Lautsprechern kann zu dessen Zerstörung führen. Wenn dennoch 4-Ohm-Lautsprecher verwendet werden sollen, verwenden Sie eine möglichst niedrige Spannung und achten Sie auf eine Überhitzung des Verstärkers. Falls erforderlich, verwenden Sie eine aktive Kühlung durch Anbringen eines Lüfters am Kühlkörper. Das Durchbrennen des Moduls durch Verwendung von Lautsprechern mit anderem Wert als 8 Ohm führt zum Garantieverlust.
Spezifikationen:
Verstärkerchip: TDA7498
Ausgangsleistung: 100W + 100W (Vcc = 36 V, RL = 6Ω, THD: 10%)
Ausgangsleistung: 80W + 80W (Vcc = 34 V, RL = 8Ω, THD: 10%)
Versorgungsspannung: 15 - 34VDC (empfohlen 24V)
Lautsprecherimpedanz: 8 Ohm empfohlen (die Verwendung mit 4 Ohm Lautsprechern kann zum Durchbrennen des Verstärkers führen)
4 feste Verstärkungswerte: 25,6 dB, 31,6 dB, 35,1 dB und 37,6 dB
Schutz: Kurzschluss- und Temperaturschutz
Funktionen: Normal, Stand-by und Stummschaltung. Einstellung durch Kurzschließen der Pins auf dem Bild unten
Standby: Schaltungen aus, Energiesparmodus
Mute: alle Signale sind auf Masse gelegt
Normal
Alternativer Audioeingang mit 3 Leitungen (3-Pin Audioeingang): Mitte GND, äußere Pins L und R
- Typ
- Verstärker
- Spannung
- ANZEIGE
- Leistung
- Über 20W
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (11) - Überprüfung der Moderation
Necesita ventilator se ancalzeste an sarcina pe 4ohm 100w nu si are
Alimentat cu 24 dc merge foarte bine sunet clar
primul kit a fost defect.....dupa ce am primit altul functional testat la 30v 10A pe boxe sony rg660 6 ohm se aude incredibil pentru clasa D functioneaza decent si pe alimentator de 19v 4-5A de laptop recomand racirea activa pret calitate 10/10 recomand 100/100
Sunet plin cu inalte si bass suficiente ancat sa nu ai nevoie de un corector de ton.
Pentru boxe cu impedanta de 6 ohmi este buna
