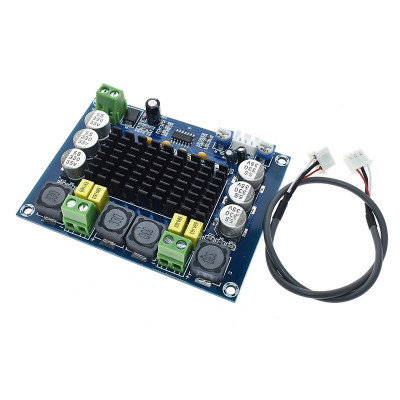

2-Kanal Verstärkermodul, XH-M543, TPA3116D2, 120Wx2, 12-24V
Die Stereo-Verstärkerplatine TPA3116D2 bietet einen klaren und kraftvollen Klang für Heim-Audiosysteme oder DIY-Projekte, liefert bis zu 2x120W bei 24V, hat einen Wirkungsgrad von über 90% und ein SNR von 100dB für geringes Rauschen, arbeitet mit 12-24V und verfügt über separate Lautstärkepotentiometer für jeden Kanal. Der Audioeingang befindet sich am XH2.54-Anschluss, ein Kabel ist im Lieferumfang enthalten.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die digitale Audioverstärkerplatine XH-M543, basierend auf dem TPA3116D2-Chip, stellt eine hochwertige Lösung für Liebhaber von reinem und kraftvollem Klang dar. Mit zwei Stereokanälen, die jeweils eine beeindruckende Leistung von 120 W (bei 24 VDC) liefern können, ist dieser Verstärker ideal für Heim-Audiosysteme, Heimwerkerprojekte oder alle Anwendungen, die eine klare Audiowiedergabe bei hoher Lautstärke erfordern. Sein optimiertes Design sorgt für maximale Effizienz, minimiert Verzerrungen und Hintergrundgeräusche und behält gleichzeitig eine kompakte und handliche Form bei.
Es gibt keinen Verpolungs- oder Kurzschlussschutz! Nicht mit einer zu schwachen Quelle einspeisen, sonst besteht die Gefahr, dass das Modul durchbrennt!
Wenn der Verstärker nicht funktioniert, aber mit Strom versorgt wird, ist es möglich, dass der Kühler zu eng sitzt, was zu einem Kurzschluss an den darunter liegenden SMDs führt. Lösen Sie den Kühlkörper, isolieren Sie die SMD-Kontakte vom Metallkühlkörper (ein Stück Isolierband auf der Seite des Kühlkörpers, die den IC nicht berührt) und befestigen Sie ihn mit etwas Druck. Es wird außerdem empfohlen, zwischen IC und Kühler Wärmeleitpaste anzubringen.
Wir empfehlen die obige Vorgehensweise auch bei Verstärkern, die problemlos funktionieren.
Das Board verfügt über einen Audioeingang über den XH2,54-mm-Stecker mit 3 Pins und wird mit einem im Lieferumfang enthaltenen Kabel geliefert.
Jeder Eingangskanal verfügt über ein Potentiometer zum Einstellen der Lautstärke jedes einzelnen Kanals.
Es wird empfohlen, im Falle einer Überhitzung des Moduls einen Lüfter zum vorhandenen Kühler hinzuzufügen.
Spezifikationen:
Versorgungsspannung: DC 12–24 VDC
Chipsatz: Kompatibel TPA3116D2, 2x
Konfiguration: Stereo-Zweikanal
Ausgangsleistung: 2*120W MAX bei 24VDC, 2*50W bei 12VDC,
Signal-Rausch-Verhältnis (SNR): 100 dB
Effizienz: >90 %
Abmessungen mm: 92 x 68 mm
Anmeldung:
- Typ
- Verstärker
- Spannung
- ANZEIGE
- Leistung
- Über 20W
