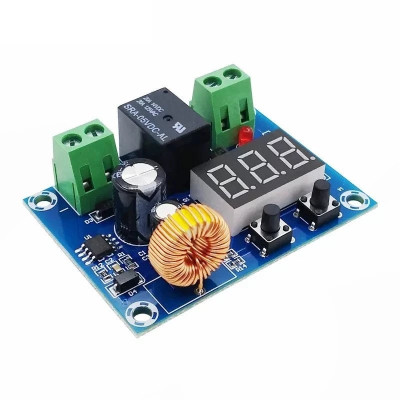

XH-M609-Modul, Niederspannungsabschaltung, 7-50 V
zoom_out_map
chevron_left chevron_right

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

XH-M609-Modul, Niederspannungsabschaltung, 7-50 V

Das Modul XH-M609 sorgt für die automatische Abschaltung des Verbrauchers bei Unterspannung und schützt die Batterie vor Tiefentladung. Es arbeitet im Bereich von 7 bis 50 VDC, die Abschalt- und Wiedereinschaltschwellen sind in 0,1-V-Schritten einfach programmierbar, das Display zeigt die Spannung in Echtzeit an, das 20-A-Relais schaltet die Last und die LED bestätigt den Betriebszustand.

1.085,13 Ft Bruttopreis

896,81 Ft zzgl. MwSt.

(5/5) aus 4 Gesamtbewertungen
Lies die Bewertungen

Shipping by Donnerstag 27 August

Schließen

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
FAST DISPATCH 24H
We ship from our stock within 24H
TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Niederspannungs-Verbrauchertrennmodul, XH-M609, das bei Spannungen zwischen 7 und 50 VDC betrieben werden kann.

Dieses Modul dient zum Schutz der Batterie vor Entladung, wenn die Versorgungsspannung unter den eingestellten Wert fällt. Der Schaltkreis wird neu gestartet, wenn die Eingangsspannung den eingestellten Schwellenwert erreicht.

Das Display zeigt die Eingangsspannung in Echtzeit an und die integrierte LED leuchtet und bleibt an, solange das Relais aktiviert und der Verbraucher eingeschaltet ist. Das Ausschalten der LED signalisiert, dass das Relais ausgeschaltet und der Stromkreis unterbrochen ist.

Wichtig: Das Modul stoppt nicht, wenn der Stromkreis unterbrochen wird. Die Eingangsspannung wird weiterhin angezeigt, so dass je nach Versorgungsspannung ein konstanter Verbrauch zwischen 0,2W und 0,5W vorliegt. Auf Dauer kommt es, je nach Batteriekapazität, zu einer kontinuierlichen Entladung (bei einer 12V Batterie liegt der Verbrauch bei ca. 0,03A).

Verwenden:

- Schließen Sie die Batterie an VIN+ und VIN- an, das Modul zeigt die Batteriespannung an.

- Drücken Sie die linke Taste schnell zweimal, um die Relais-Trennspannung zu ändern. Mit den beiden Tasten können Sie den Wert verändern. Kurz drücken für Änderungen in 0,1V-Schritten, lange drücken für Änderungen in 1,0V-Schritten.

- Drücken Sie lange die rechte Taste, um die Wiederanschlussspannung zu ändern. Dieser Wert wird als Sicherheitssollwert plus Sollwert ausgedrückt. Mit den beiden Tasten können Sie den Wert verändern. Kurz drücken für Änderungen in 0,1V-Schritten, lange drücken für Änderungen in 1,0V-Schritten.

Beispiel: Es besteht der Wunsch, den Verbraucher bei 11V in der Batterie abzuklemmen und bei einer Spannung von 13V in der Batterie wieder zuzuschalten. Drücken Sie die linke Taste zweimal kurz und stellen Sie den Wert auf 11,0 ein. Warten Sie, bis die tatsächliche Spannung wieder auf der Anzeige erscheint. Drücken Sie lange die rechte Taste und stellen Sie den Wert auf 2,0 ein. Wenn die Batteriespannung auf 11 V fällt, wird das Relais ausgeschaltet. Wenn die Spannung auf 13V (11+2) steigt, wird das Relais aktiviert. Dieser Zyklus wiederholt sich ständig.



Spezifikationen:

Versorgungsspannung: 6 - 50VDC

Ausgangsspannung: gleich Eingangsspannung

Standby-Verbrauch: 0,2 - 0,5 W (geringerer Verbrauch bei niedrigerer Spannung)

Betriebsverbrauch (aktiviert): 1 - 2W (geringerer Verbrauch bei geringerer Spannung)

Modell: XH-M609

Kontrollauflösung: 0,1

Maximal einstellbare Spannungen: 6 - 50VDC

Offsetbereich: 0,1 - 10 VDC

Maximale Relaisspezifikationen: 20 A bei 14 VDC, 20 A bei 125 VAC

Abmessungen mm: 57 x 42 x 19mm
