Spina bilanciata 4S, XH2.54 5P, 10cm

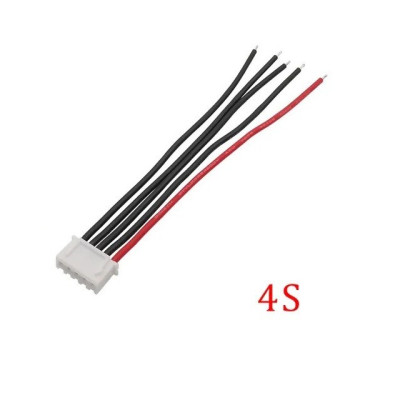

Connettore di bilanciamento per pacchi batteria Li-Ion/LiPo 4S, con spina XH2.54 a 5 pin compatibile con la maggior parte dei caricabatterie bilanciati. Fornito con cavo in silicone da 10 cm 22AWG, flessibile e resistente, per il collegamento diretto alle celle della batteria e la corretta misurazione delle tensioni su ciascun elemento.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 0,14 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il connettore di bilanciamento 4S è un connettore XH2.54 a 5 pin, fornito con cavi pretagliati, destinato al collegamento di una batteria al litio a 4 celle in serie a un caricabatterie con bilanciamento o a un sistema di monitoraggio delle celle. I cavi si collegano ai punti di accesso delle celle, mentre il connettore consente il controllo e l’equalizzazione della tensione di ciascuna cella durante la carica. È adatto per la realizzazione o la sostituzione del connettore di bilanciamento su pacchi batteria LiPo o Li-Ion 4S, per modelli RC, droni e pacchi batteria realizzati su misura.
Il connettore ha passo da 2,54 mm e 5 posizioni, cioè il numero di celle più uno, come richiesto da un pacco 4S. Il cavo è di tipo 22 AWG, con isolamento in silicone, flessibile e in grado di sopportare bene la temperatura di saldatura. Ogni filo ha una lunghezza di 10 cm e l’estremità libera, pronta per essere saldata o collegata alla batteria.
Tra le caratteristiche principali figurano la scocca di colore bianco con 5 posizioni, quattro fili neri e un filo rosso, il morbido isolamento in silicone del cavo e la lunghezza ridotta di 10 cm, utile laddove lo spazio è limitato. Il connettore non ha alimentazione propria, poiché le tensioni sono quelle delle celle della batteria a cui viene collegato.
Il connettore è compatibile con la maggior parte dei caricabatterie con bilanciamento che utilizzano connettori XH per le porte di bilanciamento, così come con le schede di protezione ed equalizzazione (BMS) con connettore XH a 5 pin per configurazione 4S.
Specifiche:
Tensione nominale connettore: 250 V AC / DC (valore per la serie JST XH)
Corrente nominale connettore: 3 A AC / DC con filo 22 AWG (valore per la serie JST XH)
Compatibilità: 4S
Connettore: XH2.54
Pin: 5P
Numero di fili: 5 (4 neri e 1 rosso)
Cavo: 22 AWG siliconato
Lunghezza cavo: 10 cm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| XH2.54 5P | 1 (filo nero) | B-, il negativo della batteria e il negativo della cella 1. |
| XH2.54 5P | 2 (filo nero) | Il positivo della cella 1 (C1). |
| XH2.54 5P | 3 (filo nero) | Il positivo della cella 2 (C2). |
| XH2.54 5P | 4 (filo nero) | Il positivo della cella 3 (C3). |
| XH2.54 5P | 5 (filo rosso) | B+, il positivo della cella 4 e il positivo della batteria. |
Utilizzo:
Scollegate la batteria dal caricabatterie e dal carico prima di collegare i fili del connettore, quindi verificate con un multimetro la tensione di ciascuna cella.
Collegate il filo nero del pin 1 al negativo della batteria, mentre i fili dei pin 2, 3 e 4 al positivo delle celle 1, 2 e 3, in quest’ordine, secondo le specifiche della batteria.
Collegate il filo rosso del pin 5 al positivo della cella 4, cioè al positivo della batteria.
Saldare i fili uno alla volta e isolare ogni giunzione, in modo che non vi sia contatto tra due punti con potenziale diverso.
Non cortocircuitate i fili durante il montaggio, poiché le batterie al litio possono fornire correnti elevate e surriscaldarsi pericolosamente.
Dopo il montaggio verificate che la tensione misurata tra il pin 1 e ciascun pin successivo aumenti di circa una cella, quindi collegate il connettore alla porta di bilanciamento del caricabatterie.
Impostate sul caricabatterie la modalità di carica con bilanciamento e il numero di celle 4S, quindi monitorate i primi minuti di carica.
Non forzate l’inserimento del connettore nella porta, poiché la scocca ha un solo verso di connessione.
Per risultati stabili, mantenete i cavi il più corti possibile e non superate la corrente nominale del connettore.
