Spina bilanciata 3S, XH2.54 4P, 10cm

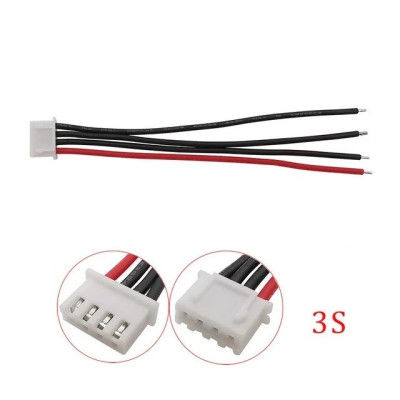

Il connettore di bilanciamento 3S è un connettore XH2.54 a 4 pin, dotato di fili siliconati 22AWG lunghi 10 cm, destinato ad аккумуляtori al litio in configurazione 3S (3 celle in serie). I fili spelati all’estremità si collegano direttamente agli elementi dell’accumulatore, secondo le specifiche del relativo pacco. Il connettore è adatto alla realizzazione o alla riparazione di cavi di bilanciamento, per prolunghe e per il collegamento dei pacchi batteria ai caricatori con bilanciamento.

Un pacco 3S richiede 4 conduttori di bilanciamento, cioè il negativo del pacco e un punto di collegamento dopo ogni cella. Per questo motivo il connettore ha 4 posizioni e il cavo ha quattro fili, uno rosso e tre neri. I fili hanno sezione 22AWG e isolamento in silicone, un materiale flessibile che sopporta bene il calore della saldatura. I 10 cm di cavo sono sufficienti per collegamenti brevi all’interno di un pacco o tra il pacco e un adattatore.

Tra le caratteristiche principali figurano la custodia in plastica bianca tipo XH a 4 posizioni, i fili con le estremità spelate e stagnate, pronti per la saldatura o il collegamento, e il cavo siliconato flessibile. Il connettore non ha alimentazione propria e la tensione di lavoro è quella dell’accumulatore a cui è collegato.

Il connettore è compatibile con la maggior parte dei caricatori con bilanciamento che utilizzano il connettore XH a 4 pin per accumulatori 3S. Non è adatto a pacchi con un numero diverso di celle, che utilizzano connettori con un diverso numero di pin.

Specifiche:

Tensione massima del connettore: 250 V AC / DC

Corrente nominale del connettore: 3 A

Compatibilità: Accumulatori al litio 3S

Tipo connettore: XH2.54

Numero pin: 4P

Cavo: 22AWG siliconato

Lunghezza cavo: 10 cm

Utilizzo:

Verificate che l’accumulatore sia di tipo 3S e che il caricatore disponga di un’uscita di bilanciamento con connettore XH a 4 pin.

Lavorate con l’accumulatore scollegato dal caricatore e da qualsiasi utilizzatore, e fate in modo che i fili spelati non si tocchino tra loro, per evitare cortocircuiti.

Identificate i punti di collegamento dell’accumulatore secondo le sue specifiche e misurate con un multimetro la tensione tra il filo negativo e ciascun punto di bilanciamento. I valori devono aumentare progressivamente, di circa la tensione di una cella per ogni punto.

Collegate i fili del connettore all’accumulatore in quest’ordine: negativo del pacco, poi cella 1, cella 2 e cella 3 (positivo del pacco). Le posizioni nel connettore devono corrispondere allo stesso ordine del connettore del caricatore.

Saldare o collegare i fili uno alla volta e isolare ogni giunzione con guaina termorestringente prima di passare al filo successivo.

Non invertite i fili tra loro, poiché un ordine errato può danneggiare il caricatore o l’accumulatore.

Inserite il connettore nella presa di bilanciamento del caricatore fino a farlo bloccare, rispettando il verso di inserimento della custodia, quindi impostate il caricatore su 3S.

Non utilizzate il connettore per correnti elevate di carica o scarica. Per queste si usano i cavi e i connettori di potenza dell’accumulatore.

Per un funzionamento sicuro, mantenete il cavo integro, senza fili rotti o isolamento danneggiato, e non tirate i fili quando rimuovete il connettore. Tirate la custodia del connettore.
