Modulo di saldatura a punti, 12 V CC, regolabile, azionato da interruttore
Saldatrice a punti portatile per la saldatura a punti di strisce di nichel e l'assemblaggio di pacchi batteria, alimentazione 8-24V con interruttore esterno, potenza regolabile su 99 livelli per un controllo preciso, 3 modalità di lavoro per adattarsi a diversi materiali, display digitale che mostra il livello della sorgente e la tensione, include una penna di saldatura flessibile con contatti in rame per un efficiente trasferimento di corrente.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo per saldatura a punti, chiamato anche "Spot Welder", è un'attrezzatura per saldatura portatile, perfetta per gli appassionati del fai da te che lavorano con batterie 18650 (o qualsiasi altra batteria che richieda la saldatura a punti). Realizzato a partire da un circuito stampato (PCB) di qualità, questo modulo di saldatura offre una potenza di uscita ad alta precisione, regolabile su 99 livelli, per saldature precise.
UTILIZZATO CON BATTERIA AL PIOMBO, È OBBLIGATORIO UTILIZZARE UNA NUOVA BATTERIA DA 40A!!! SE SI POSSIEDONO BATTERIE IN GRADO DI FORNIRE ALMENO 150A IN SCARICA, SI POSSONO UTILIZZARE ANCHE BATTERIE FINO A 100A, A CONDIZIONE CHE SIANO USURATE E CHE LA CORRENTE NON SUPERI I 300A, ALTRIMENTI IL MODULO SI BRUCIA!!! Il produttore afferma che possono essere utilizzate batterie al piombo fino a 100 A, MA questo si riferisce a batterie molto usurate che non sono più in grado di fornire la corrente originale.
NON PUÒ ESSERE UTILIZZATO CON BATTERIE AL GEL!!! L'USO DI BATTERIE CHE FORNISCONO UNA CORRENTE TROPPO BASSA PORTA AL BLOCCAGGIO APERTO DEI MOSFET!!!
L'USO CON BATTERIE AL GEL O BATTERIE SENZA CORRENTE DI SCARICA SUFFICIENTE PROVOCERÀ DANNI AL MODULO (RESTERÀ BLOCCATO APERTO).
NON ACQUISTARE QUESTO MODULO SE NON SI È SICURI DI POTER FORNIRE UNA FONTE DI ALIMENTAZIONE CORRETTA!
Per questo modulo è disponibile un alloggiamento stampato in 3D, codice di riferimento 5001.
Uno dei suoi punti di forza è il display digitale a 3 cifre, che non solo indica il livello di potenza attuale, ma è anche in grado di rilevare la tensione della batteria, aggiungendo così un tocco di interesse in più al processo di saldatura a punti. In modalità standby, il display digitale alterna la visualizzazione della posizione del livello e della tensione di alimentazione, fornendo così informazioni essenziali in tempo reale.
È possibile aggiungere un interruttore per l'attivazione della saldatura, ad esempio un pedale, al jack 5.5x2.1 .
L'unità si distingue per le sue tre ingegnose modalità di funzionamento, che consentono all'utente di scegliere tra la modalità di potenza normale, la modalità di potenza potenziata e la modalità di potenza super, a seconda delle esigenze specifiche del progetto da svolgere. Inoltre la macchina consente la regolazione del tempo di ritardo per la saldatura a due punti, con la possibilità di impostare un tempo di ritardo di 0 o 1 secondo, adattabile alle specifiche esigenze di lavoro.
Inoltre, questo dispositivo funziona non solo come saldatrice a punti, ma anche come voltmetro, essendo dotato di un ADC (convertitore analogico-digitale) ad alta precisione da 12 bit, che misura la tensione con una precisione di 0,01 volt e un intervallo di prova di 8-24 V. La tensione viene visualizzata automaticamente quando il dispositivo è collegato alla fonte di alimentazione.
Include una matita saldante flessibile realizzata in filo multistrato ad alta temperatura, che garantisce un funzionamento più sensibile e un'elevata resistenza, nonché un design robusto della matita saldante in rame puro con perni di saldatura in ossido di rame e alluminio, garantendo così un'elevata capacità di trasferimento di corrente e una maggiore durata.
Per ridurre la resistenza interna, il processo di pressatura a freddo aumenta la superficie di contatto della connessione in rame puro. Per quanto riguarda l'alimentazione, è possibile scegliere tra diverse fonti di energia, come batterie al piombo DE 40A , batterie per modelli RC, avviatori di emergenza per auto o batterie assemblate a mano con varie specifiche.

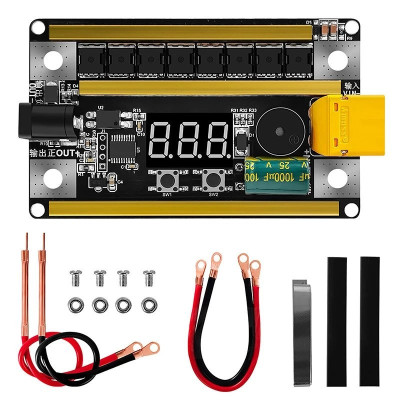

Il kit comprende una scheda di controllo, due cavi di ingresso, un set di saldatori a penna, un tubo termorestringente, un set di viti e una piastra di nichel. Grazie alle dimensioni compatte e al peso ridotto, questa attrezzatura è ideale per lavori di precisione e progetti fai da te di saldatura con batterie agli ioni di litio.
Il modulo non è stato progettato per lunghe sessioni di saldatura a punti! Usare con cautela e con pause sufficientemente lunghe tra le serie di saldatura per consentire al modulo di raffreddarsi. Se è caldo, lasciarlo raffreddare prima di continuare la saldatura. La bruciatura del modulo invaliderà la garanzia.
Le batterie che non riescono a fornire corrente sufficiente non sono idonee alla saldatura a punti. Per i modelli radio consigliamo di utilizzare batterie, in particolare batterie 3S o 4S utilizzate nei droni, poiché hanno un'elevata corrente di scarica. Per l'uso con una batteria al piombo per auto è richiesta una batteria da 12 V 40 A.
Specifiche:
Materiale: circuito stampato (PCB)
Tensione di lavoro: 8-24 V
Batterie compatibili: LiPo 3S, Piombo Acido 12V 40A
Corrente di lavoro: <20 mAh
Corrente massima di saldatura: 300 A
Corrente minima: 100A, altrimenti i Mosfet potrebbero bloccarsi
Consumo energetico in standby: < 0.5mAh
Spessore della saldatura: 0.1-0.2mm
Limite di temperatura: 175°C
Livelli di potenza regolabili: 99 livelli
Display digitale: tubo digitale a 3 cifre per livello e tensione
Modalità di lavoro: 3 (normale, indurito, super)
Tempo di ritardo regolabile: 0 o 1 secondo
Doppia funzione: saldatrice a punti e voltmetro
Precisione della misurazione della tensione: 0,01 volt, intervallo 8-24 V
Saldatore: filo flessibile ad alta temperatura multistrato 12AWG
Matita per saldatura in rame puro: design robusto con perni di saldatura in ossido di alluminio e rame
Processo di spremitura a freddo: migliora il contatto e riduce la resistenza interna
Dimensioni dell'unità: 89 x 54 mm
Utilizzo:
Il modulo non è stato progettato per lunghe sessioni di saldatura a punti! Usare con cautela e con pause sufficientemente lunghe tra le serie di saldatura per consentire al modulo di raffreddarsi. Se è caldo, lasciarlo raffreddare prima di continuare la saldatura. La bruciatura del modulo invaliderà la garanzia.
Quando il modulo è acceso, verrà visualizzata l'impostazione di potenza fino a 99. La modifica di questo valore avviene tramite due pulsanti, uno più e uno meno.
Per accedere alle impostazioni, tenere premuto il pulsante SW1, quindi selezionare tra le impostazioni P e A. L'impostazione è effettuata da SW2. Per l'impostazione della potenza è possibile scegliere un intervallo di potenza compreso tra P-1, P-2 e P-3. La selezione del ritardo verrà effettuata tenendo premuto il pulsante SW1 seguito dal pulsante SW2 e sarà possibile scegliere tra Ao (nessun ritardo) e A-1 (ritardo di 1 secondo).
