Ponthegesztő modul, 12 VDC, állítható, kapcsolóüzemű

A ponthegesztő modul, más néven "Ponthegesztő", egy hordozható forrasztóberendezés, amely tökéletes a barkácsolás szerelmeseinek, akik 18650-es akkumulátorokkal (vagy bármilyen más ponthegesztést igénylő akkumulátorral) dolgoznak. Kiváló minőségű nyomtatott áramköri lapból (NYÁK) készült, ez a hegesztőmodul nagy pontosságú kimeneti teljesítményt kínál, 99 szinten állítható a precíz hegesztéshez.

ÓLOM-SAVAS AKKUMULÁTORRAL HASZNÁLVA KÖTELEZŐ ÚJ 40A-ES AKKUMULÁTOR HASZNÁLATA!!! HA LEGALÁBB 150 A KISÜRÍTÉSI ÁRAMRA KÉPES AKKUMULÁTORAID VANNAK, AKKOR 100 A-ES AKKUMULÁTOROKAT IS HASZNÁLHATSZ, AZZAL A FELTÉTELTEL, HA AZOK ELKOSULTAK ÉS AZ ÁRAMERŐSSÉG NEM HALADHATJA MEG A 300 A-T, KÜLÖNBEN A MODUL KIFELÉG!!! A gyártó megemlíti, hogy akár 100 A-es ólomakkumulátorok is használhatók, DE ez nagyon elhasználódott akkumulátorokra vonatkozik, amelyek már nem képesek az eredeti áramerősséget biztosítani.

GÉLEKKEL NEM HASZNÁLHATÓ!!! TÚL ALACSONY ÁRAMÚ ELEMEK HASZNÁLATA A MOSFETEK NYITOTT ÁLLAPOTBAN BEKAPCSOLÓDÁSÁHOZ VEZET!!!

GÉLEKÉSZÜLETŰ AKKUMULÁTOROKKAL VAGY MEGFELELŐ KIS KISÜRÍTÉSI ÁRAM NÉLKÜLI AKKUMULÁTOROKKAL HASZNÁLAT A MODUL KÁROSODÁSÁT OKOZZA (NYITVA MARAD).

NE VÁSÁROLJA MEG EZT A MODULT, HA NEM BIZTOS ABBAN, HOGY MEGFELELŐ ÁRAMFORRÁST TUD BIZTOSÍTANI!

Ehhez a modulhoz 3D nyomtatott ház áll rendelkezésre, referenciaszám: 5001.

Az egyik erőssége a 3 számjegyű digitális csőkijelző, amely nemcsak az aktuális teljesítményszintet jelzi, hanem az akkumulátor feszültségét is képes érzékelni, így extra érdekességet ad a ponthegesztési folyamatnak. Készenléti üzemmódban a digitális kijelző felváltva mutatja a szintpozíciót és a tápfeszültséget, így valós időben nyújt létfontosságú információkat.

Az 5.5x2.1 jackhoz egy hegesztés indítására szolgáló kapcsoló, például egy lábpedál adható.

A készüléket három ötletesen megtervezett üzemmódja különbözteti meg, amelyek lehetővé teszik a felhasználó számára, hogy a normál, a fokozott és a szuper teljesítményű mód között válasszon, az adott projekt igényeitől függően. Továbbá a gép lehetővé teszi a kétpontos hegesztés késleltetési idejének beállítását, 0 vagy 1 másodperces késleltetési idő beállításának lehetőségével, amely az adott munkakövetelményekhez igazítható.

Ezenkívül ez a készülék nemcsak ponthegesztőként, hanem voltmérőként is működik, mivel nagy pontosságú, 12 bites ADC-vel (analóg-digitális átalakítóval) van felszerelve, amely 0,01 voltos pontossággal és 8-24 V teszttartományban méri a feszültséget. A feszültségérték automatikusan megjelenik, amikor a készüléket csatlakoztatják a tápegységhez.

Tartalmaz egy rugalmas, többrétegű, magas hőmérsékletű huzalból készült forrasztóceruzát, amely érzékenyebb működést és nagy ellenállást biztosít, valamint a tiszta réz forrasztóceruza robusztus kialakítását réz-alumínium-oxid forrasztótüskékkel, így biztosítva a magas áramátviteli kapacitást és a fokozott tartósságot.

A belső ellenállás csökkentése érdekében a hidegsajtolási eljárás növeli a tiszta rézcsatlakozás érintkezőfelületét. Tápellátás tekintetében számos áramforrás közül választhat, például DE 40A ólomakkumulátorok, RC modell akkumulátorok, autóindítók vagy kézzel összeszerelt akkumulátorok különféle specifikációkkal.

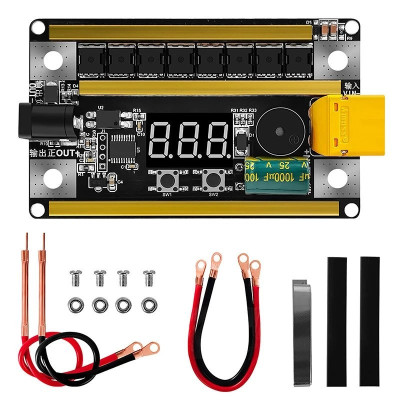

A készlet tartalmaz egy vezérlőpanelt, két bemeneti kábelt, egy forrasztóceruza készletet, zsugorcsövet, egy csavarkészletet és egy nikkellemezt. Kompakt méreteivel és kis súlyával ez a berendezés ideális precíziós munkákhoz és barkács lítium-ion akkumulátoros hegesztési projektekhez.

A modult nem hosszú ponthegesztési munkákhoz tervezték! Óvatosan használja, és a hegesztési sorozatok között kellően hosszú szüneteket tartson, hogy a modul lehűlhessen. Ha forró, hagyja lehűlni a hegesztés folytatása előtt. A modul elégetése érvényteleníti a garanciát.

Azok az akkumulátorok, amelyek nem tudnak elegendő áramot biztosítani, nem alkalmasak ponthegesztésre. Rádiómodellekhez akkumulátorok, különösen drónokban használt 3S vagy 4S akkumulátorok használatát javasoljuk, mivel ezeknek nagy a kisülési áramuk. Ólomsavas autóakkumulátorral használva 12 V-os 40 A-es akkumulátor szükséges.

Specifikációk:

Anyag: Nyomtatott áramköri lap (NYÁK)

Üzemi feszültség: 8-24V

Kompatibilis akkumulátorok: LiPo 3S, 12V 40A ólom-savas akkumulátor

Üzemi áram: <20mAh

Maximális hegesztőáram: 300A

Minimális áram: 100A, különben a Mosfetek blokkolhatnak

Készenléti fogyasztás: < 0.5mAh

Hegesztési vastagság: 0.1-0.2mm

Hőmérséklethatár: 175°C

Állítható teljesítményszintek: 99 szint

Digitális kijelző: 3 számjegyű digitális cső a szint és a feszültség kijelzéséhez

Működési módok: 3 (normál, edzett, szuper)

Állítható késleltetési idő: 0 vagy 1 másodperc

Kettős funkció: ponthegesztő és voltmérő

Feszültségmérési pontosság: 0,01 volt, 8-24V tartomány

Forrasztópáka: Rugalmas, 12 AWG, többrétegű, magas hőmérsékletű huzal

Tiszta réz forrasztóceruza: Robusztus kialakítás réz-alumínium-oxid forrasztócsapokkal

Hidegen sajtolt eljárás: Javítja az érintkezést és csökkenti a belső ellenállást

Egység méretei: 89 x 54 mm

Használat:

A modult nem hosszú ponthegesztési munkákhoz tervezték! Óvatosan használja, és a hegesztési sorozatok között kellően hosszú szüneteket tartson, hogy a modul lehűlhessen. Ha forró, hagyja lehűlni a hegesztés folytatása előtt. A modul elégetése érvényteleníti a garanciát.

Bekapcsoláskor a modul a 99-ig terjedő teljesítménybeállítást mutatja. Ennek az értéknek a módosítása a két gombbal, egy plusz és egy mínusz gombbal történik.

A beállítások eléréséhez nyomja meg és tartsa lenyomva az SW1 gombot, majd válasszon a P és az A beállítások közül. A beállítás az SW2 kapcsolóval végezhető el. A teljesítménybeállításhoz P-1, P-2 és P-3 közötti teljesítménytartomány választható. A késleltetés kiválasztása az SW1 gomb, majd az SW2 gomb lenyomva tartásával is elvégezhető, és az Ao (nincs késleltetés) és az A-1 (1 másodperces késleltetés) között választhat.
