Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.
Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.
Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

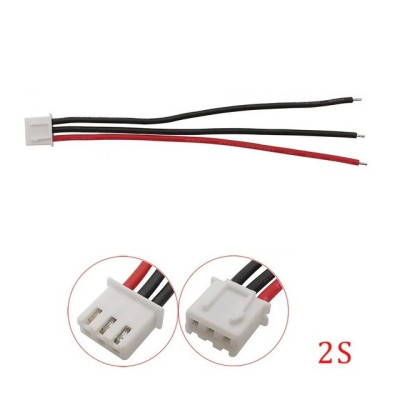

Spina bilanciata 2S, XH2.54 3P, 10cm
Connettore di bilanciamento per pacchi batteria al litio 2S, ideale per il collegamento a caricabatterie bilanciati compatibili con XH. Include connettore XH2.54 a 3 pin e cavo in silicone da 10 cm 22AWG, facile da instradare e saldare alle celle, garantisce una connessione stabile e una corretta lettura della tensione su ciascun elemento.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 0,24 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La presa di bilanciamento per accumulatori al litio in configurazione 2S è un connettore XH2.54 a 3 pin, fornito con cavi già montati. Si utilizza per collegare un pacco da 2 celle a un caricatore con bilanciamento o a un modulo di protezione ed equilibratura (BMS), tramite i tre punti di misura del pacco: il polo negativo, il punto intermedio tra le celle e il polo positivo. È adatta per applicazioni con accumulatori Li-ion o LiPo, ad esempio nel modellismo, nei droni, nelle batterie personalizzate e nei progetti alimentati da 2 celle in serie.
Il connettore ha il passo della famiglia XH, con corpo in plastica bianca e 3 posizioni per i contatti. Il cavo è di tipo 22AWG, con isolamento in silicone, che resta flessibile e resiste bene al calore della saldatura. I tre fili hanno una lunghezza di 10 cm e le estremità spelate, pronte per la saldatura ai terminali dell'accumulatore o alla scheda di un BMS.
Tra le principali caratteristiche figurano il corpo XH a 3 pin, i fili colorati per l'identificazione della polarità (un filo rosso e due fili neri), il cavo flessibile rivestito in silicone e le estremità libere spelate per la saldatura. La presa non ha alimentazione propria, collega solo le celle dell'accumulatore all'apparecchiatura di carica o di protezione.
La presa è compatibile con la maggior parte dei caricabatterie con bilanciamento e dei moduli che utilizzano il connettore XH a 3 pin per accumulatori 2S. Prima del collegamento, verificate che l'ordine dei pin dell'apparecchiatura corrisponda all'ordine dei fili della presa.
Specifiche:
Compatibilità accumulatore: 2S (2 celle al litio in serie)
Corrente nominale connettore: 3 A
Tipo prodotto: Presa di bilanciamento con cavo
Presa: XH2.54
Pin: 3P
Cavo: 22AWG rivestito in silicone
Colori fili: Rosso, nero, nero
Estremità fili: Spelate
Lunghezza cavo: 10 cm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| XH2.54 3P | Filo nero (estremità) | Polo negativo del pacco (B-, negativo della cella 1) |
| XH2.54 3P | Filo nero (centrale) | Punto intermedio tra le due celle (polo positivo della cella 1 e polo negativo della cella 2) |
| XH2.54 3P | Filo rosso (estremità) | Polo positivo del pacco (B+, positivo della cella 2) |
Utilizzo:
Identificate sui accumulatori i terminali delle due celle e misurate con un multimetro le tensioni tra di esse, prima di saldare qualsiasi filo.
Saldare il filo rosso al polo positivo del pacco, il filo nero dell'estremità al polo negativo del pacco e il filo nero centrale al punto di collegamento tra le due celle, secondo le specifiche dell'accumulatore.
Saldare e isolare un filo alla volta, per evitare cortocircuiti delle celle, e non lasciare le estremità spelate a contatto tra loro.
Verificate con il multimetro la polarità e la tensione della presa prima di inserirla nel caricatore o nel modulo di protezione. Per un pacco 2S, la tensione totale è di circa 7,4 V nominali e al massimo 8,4 V a carica completa.
Verificate che l'ordine dei pin del caricatore corrisponda all'ordine dei fili della presa, poiché un connettore invertito può danneggiare l'apparecchiatura o l'accumulatore.
Non utilizzate la presa di bilanciamento per correnti elevate di scarica o di carica e non superate i 3 A attraverso il connettore.
Per risultati stabili, tenete i fili il più corti possibile, fissatel i vicino al pacco e proteggete le zone saldate con tubo termorestringente.
- ondeggiare
- SÌ
- Numero di celle
- 2S
