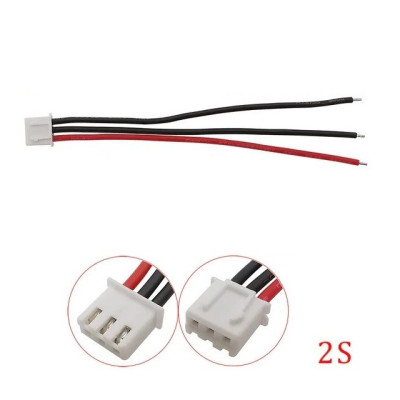

Symmetrischer Stecker 2S, XH2.54 3P, 10cm
Balanceranschluss für 2S-Lithium-Akkus, ideal für den Anschluss an XH-kompatible Balancer-Ladegeräte. Enthält einen 3-poligen XH2.54-Stecker und ein 10 cm langes Silikonkabel (22 AWG), das sich leicht verlegen und an die Zellen löten lässt und eine stabile Verbindung sowie korrekte Spannungsmessung an jedem Element gewährleistet.
Shipping by Donnerstag 22 Oktober
Mit dem Kauf dieses Produkts erhalten Sie 0,24 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Balancer-Stecker für Lithium-Akkus in 2S-Konfiguration ist ein XH2.54-Stecker mit 3 Pins, geliefert mit bereits montierten Kabeln. Er wird zum Anschluss eines 2-Zellen-Akkupacks an ein Balancer-Ladegerät oder an ein Schutz- und Ausgleichsmodul (BMS) verwendet, über die drei Messpunkte des Packs: Minuspol, Mittelpunkt zwischen den Zellen und Pluspol. Er eignet sich für Anwendungen mit Li-Ion- oder LiPo-Akkus, zum Beispiel im Modellbau, bei Drohnen, kundenspezifischen Batteriepacks und Projekten, die mit 2 in Serie geschalteten Zellen betrieben werden.
Der Stecker hat den Rastermaß-Typ aus der XH-Familie mit weißem Kunststoffgehäuse und 3 Positionen für Kontakte. Das Kabel ist vom Typ 22AWG mit Silikonisolierung, die flexibel bleibt und die beim Löten entstehende Hitze gut verträgt. Die drei Leitungen sind 10 cm lang und an den Enden abisoliert, vorbereitet zum Verlöten an den Akkuanschlüssen oder auf der Platine eines BMS.
Zu den wichtigsten Eigenschaften zählen das XH-Gehäuse mit 3 Pins, die farbigen Leitungen zur Polungskennzeichnung (eine rote und zwei schwarze Leitungen), das flexible silikonummantelte Kabel und die abisolierten freien Enden zum Löten. Der Stecker hat keine eigene Versorgung; er verbindet lediglich die Zellen des Akkupacks mit dem Lade- oder Schutzgerät.
Der Stecker ist mit den meisten Balancer-Ladegeräten und Modulen kompatibel, die den 3-poligen XH-Stecker für 2S-Akkus verwenden. Prüfen Sie vor dem Anschluss, ob die Pinbelegung des Geräts mit der Belegung der Leitungen des Steckers übereinstimmt.
Spezifikationen:
Akkukompatibilität: 2S (2 Lithiumzellen in Serie)
Nennstrom des Steckers: 3 A
Produkttyp: Balancer-Stecker mit Kabel
Stecker: XH2.54
Pins: 3P
Kabel: 22AWG silikonummantelt
Leitungsfarben: Rot, Schwarz, Schwarz
Leitungsenden: Abisoliert
Kabellänge: 10 cm
Pinbelegung:
| Stecker | Pin | Funktion |
|---|---|---|
| XH2.54 3P | Schwarze Leitung (Ende) | Minus des Packs (B-, Minuspol der Zelle 1) |
| XH2.54 3P | Schwarze Leitung (Mitte) | Mittelpunkt zwischen den beiden Zellen (Pluspol der Zelle 1 und Minuspol der Zelle 2) |
| XH2.54 3P | Rote Leitung (Ende) | Plus des Packs (B+, Pluspol der Zelle 2) |
Verwendung:
Identifizieren Sie an dem Akku die Anschlüsse der beiden Zellen und messen Sie mit einem Multimeter die Spannungen zwischen ihnen, bevor Sie irgendeine Leitung anlöten.
Löten Sie die rote Leitung an den Pluspol des Packs, die schwarze Leitung am Ende an den Minuspol des Packs und die schwarze Leitung in der Mitte an den Verbindungspunkt zwischen den beiden Zellen, entsprechend den Spezifikationen des Akkus.
Löten und isolieren Sie die Leitungen nacheinander, um einen Kurzschluss der Zellen zu vermeiden, und lassen Sie die abisolierten Enden nicht miteinander in Kontakt kommen.
Prüfen Sie mit dem Multimeter die Polarität und die Spannung am Stecker, bevor Sie ihn in das Ladegerät oder das Schutzmodul einstecken. Für einen 2S-Pack beträgt die Gesamtspannung nominal etwa 7,4 V und bei voller Ladung maximal 8,4 V.
Prüfen Sie, ob die Pinreihenfolge im Ladegerät mit der Reihenfolge der Leitungen des Steckers übereinstimmt, da ein vertauschter Anschluss das Gerät oder den Akku beschädigen kann.
Verwenden Sie den Balancer-Stecker nicht für hohe Entlade- oder Ladeströme und überschreiten Sie 3 A über den Stecker nicht.
Für stabile Ergebnisse halten Sie die Leitungen so kurz wie möglich, befestigen Sie sie am Pack und schützen Sie die Lötstellen mit Schrumpfschlauch.
