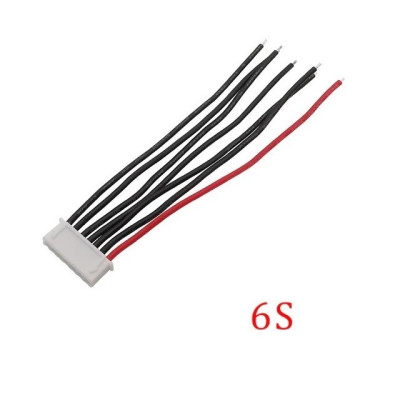

Symmetrischer Stecker 6S, XH2.54 7P, 10cm
6S LiPo-Akku-Balanceranschluss mit 7-poligem XH2.54-Stecker und 10 cm langem 22AWG-Silikonkabel. Ideal zum direkten Anschluss der Zellen an die Kabel entsprechend der Akkukonfiguration. Gewährleistet eine sichere Verbindung und Kompatibilität mit den meisten Balancer-Ladegeräten, die diesen Anschlusstyp verwenden. Dank der flexiblen Kabel ist die Installation auch in beengten Bereichen problemlos möglich.
Mit dem Kauf dieses Produkts erhalten Sie 24,06 Ft an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das 6S-Balancerkabel ist ein vorbereitetes Kabel mit XH-Stecker mit 7 Pins und 7 silikonisolierten Adern, das für den Anschluss eines Lithium-Akkus mit 6 in Reihe geschalteten Zellen an ein Balance-Ladegerät, ein Überwachungsmodul oder eine Schutzplatine vorgesehen ist. Die 7 Adern erfassen die Spannung des negativen Pols, jeder Verbindungsstelle zwischen den Zellen und des positiven Pols und ermöglichen so die Messung und das Ausgleichen der 6 einzelnen Zellen. Es eignet sich für LiPo- und Li-Ion-Akkus 6S, die in RC-Anwendungen, Drohnen, kleinen Elektrofahrzeugen, Werkzeugen und kundenspezifisch aufgebauten Akkupacks verwendet werden.
Der Stecker ist vom Typ XH, mit 7 Positionen in einer Reihe, im Handel bekannt unter dem Rastermaß XH2.54. Die Adern sind 22AWG, mit flexibler Silikonisolierung, und haben eine Länge von 10 cm. Die Enden der Adern sind abisoliert und verzinnt, für direktes Löten an das Akkupack oder an die Schutzplatine. Die Farben bleiben wie bei üblichen Balancesteckern erhalten, mit einer roten und 6 schwarzen Adern.
Zu den wichtigsten Merkmalen gehören das polarisierte XH-Gehäuse mit 7 Positionen, das ein falsches Einstecken verhindert, die flexiblen Silikonadern, die hitzebeständig beim Löten sind, sowie die geringe Länge von 10 cm, die für kompakte Packs nützlich ist. Der Stecker hat keine eigene Stromversorgung, da die Spannung direkt aus dem Akku stammt.
Der Stecker ist mit den meisten Balance-Ladegeräten, Adaptern und Balancierplatinen kompatibel, die einen XH-Stecker mit 7 Pins für die 6S-Konfiguration verwenden.
Spezifikationen:
Kompatibilität: 6S (6 Lithiumzellen in Reihe)
Steckertyp: XH2.54
Pinanzahl: 7P
Kabel: 22AWG silikonisoliert
Anzahl Adern: 7 (1 rot, 6 schwarz)
Kabellänge: 10 cm
Pinbelegung:
| Stecker | Pin | Funktion |
|---|---|---|
| XH 7P Stecker | 1 | Negativer Pol des Packs (Minus der Zelle 1) |
| XH 7P Stecker | 2 | Pluspol der Zelle 1 und Minuspol der Zelle 2 |
| XH 7P Stecker | 3 | Pluspol der Zelle 2 und Minuspol der Zelle 3 |
| XH 7P Stecker | 4 | Pluspol der Zelle 3 und Minuspol der Zelle 4 |
| XH 7P Stecker | 5 | Pluspol der Zelle 4 und Minuspol der Zelle 5 |
| XH 7P Stecker | 6 | Pluspol der Zelle 5 und Minuspol der Zelle 6 |
| XH 7P Stecker | 7 | Positiver Pol des Packs (Plus der Zelle 6), rote Ader |
Verwendung:
Trennen Sie den Akku vor Arbeiten an den Leitungen von jedem Ladegerät oder Verbraucher und isolieren Sie die freien Enden einzeln, um Kurzschlüsse zwischen ihnen zu vermeiden.
Identifizieren Sie den negativen Pol des Packs und verbinden Sie die schwarze Ader von Pin 1 des Steckers damit; verbinden Sie dann die übrigen Adern der Reihe nach mit den Verbindungsstellen zwischen den Zellen und die rote Ader von Pin 7 mit dem positiven Pol des Packs.
Beachten Sie Polarität und Reihenfolge der Adern, da ein falscher Anschluss die Zellen, das Ladegerät oder die Schutzplatine beschädigen kann.
Nach dem Löten prüfen Sie mit einem Multimeter die Spannung zwischen der Ader von Pin 1 und jeder folgenden Ader; der Wert muss in Schritten ansteigen, die der Spannung einer Zelle entsprechen, bei Lithium-Akkus von ungefähr 3.0 V bis 4.2 V pro Zelle.
Isolieren Sie die Lötstellen mit Schrumpfschlauch und vermeiden Sie Zugbelastung der Adern im Bereich der Lötstelle.
Schließen Sie den Stecker an den 7-poligen Balance-Port des Ladegeräts in der 6S-Position an und achten Sie dabei auf die Kodierung des Gehäuses.
Verwenden Sie die Balancierleitungen nicht für hohe Lade- oder Entladeströme, da sie nur für die Messung und das Ausgleichen der Zellen vorgesehen sind und der Hauptstrom über den Leistungsanschluss des Akkus fließt.
Lassen Sie den Akku beim Laden nicht unbeaufsichtigt und verwenden Sie ein Balance-Ladegerät, das mit dem Zelltyp des Packs kompatibel ist.
- schwanken
- Ja
- Anzahl der Zellen
- 6S
