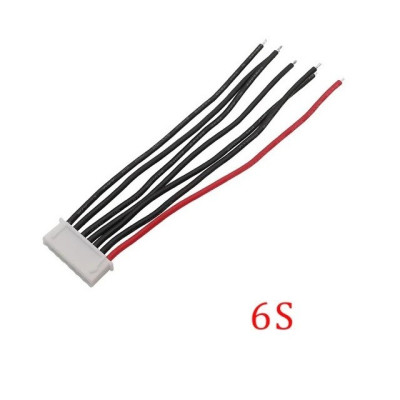

Mufa balans 6S, XH2.54 7P, 10cm
Conector pentru balansare acumulatori LiPo 6S, cu mufa XH2.54 cu 7 pini si cablu siliconat 22AWG de 10cm, ideal pentru conectarea firelor direct pe celule conform configuratiei bateriei. Ofera legatura sigura si compatibilitate cu majoritatea incarcatoarelor cu balans ce folosesc acest tip de conector, iar firele flexibile usureaza montajul in spatii inguste.
Cumparand acest produs primesti 24,06 Ft in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Mufa de balans 6S este un cablu pregatit cu conector XH cu 7 pini si 7 fire siliconate, destinat conectarii unui acumulator litiu cu 6 celule in serie la un incarcator cu balans, la un modul de monitorizare sau la o placa de protectie. Cele 7 fire preiau tensiunea bornei negative, a fiecarei legaturi dintre celule si a bornei pozitive, deci permit masurarea si egalizarea celor 6 celule individual. Este potrivita pentru acumulatori LiPo si Li-ion 6S folositi in aplicatii RC, drone, vehicule electrice mici, unelte si pachete de baterii construite la comanda.
Conectorul este de tip XH, cu 7 pozitii intr-un singur rand, cu pasul cunoscut in comert ca XH2.54. Firele sunt de 22AWG, cu izolatie siliconata flexibila, si au lungimea de 10 cm. Capetele firelor sunt dezizolate si cositorite pentru lipire directa pe pachetul de acumulatori sau pe placa de protectie. Culorile se pastreaza ca la mufele de balans uzuale, cu un fir rosu si 6 fire negre.
Printre caracteristicile principale se numara carcasa XH polarizata cu 7 pozitii, care impiedica inserarea inversata, firele flexibile din silicon, rezistente la caldura de lipire, si lungimea redusa de 10 cm, utila in pachete compacte. Mufa nu are alimentare proprie, deoarece tensiunea provine direct din acumulator.
Mufa este compatibila cu majoritatea incarcatoarelor cu balans, a adaptoarelor si a placilor de balansare care folosesc conector XH cu 7 pini pentru configuratia 6S.
Specificatii:
Compatibilitate: 6S (6 celule litiu in serie)
Tip conector: XH2.54
Numar pini: 7P
Cablu: 22AWG siliconat
Numar fire: 7 (1 rosu, 6 negre)
Lungime cablu: 10 cm
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Mufa XH 7P | 1 | Borna negativa a pachetului (minusul celulei 1) |
| Mufa XH 7P | 2 | Plusul celulei 1 si minusul celulei 2 |
| Mufa XH 7P | 3 | Plusul celulei 2 si minusul celulei 3 |
| Mufa XH 7P | 4 | Plusul celulei 3 si minusul celulei 4 |
| Mufa XH 7P | 5 | Plusul celulei 4 si minusul celulei 5 |
| Mufa XH 7P | 6 | Plusul celulei 5 si minusul celulei 6 |
| Mufa XH 7P | 7 | Borna pozitiva a pachetului (plusul celulei 6), fir rosu |
Utilizare:
Deconectati acumulatorul de la orice incarcator sau consumator inainte de a lucra la fire si izolati separat capetele libere, pentru a evita scurtcircuitele intre ele.
Identificati borna negativa a pachetului si legati firul negru de la pinul 1 al mufei la aceasta, apoi legati restul firelor, in ordine, la punctele de legatura dintre celule, iar firul rosu de la pinul 7 la borna pozitiva a pachetului.
Respectati polaritatea si ordinea firelor, deoarece o legare gresita poate deteriora celulele, incarcatorul sau placa de protectie.
Dupa lipire, verificati cu un multimetru tensiunea intre firul de la pinul 1 si fiecare fir urmator, iar valoarea trebuie sa creasca in trepte egale cu tensiunea unei celule, de la aproximativ 3.0 V pana la 4.2 V pe celula pentru acumulatori litiu.
Izolati lipiturile cu tub termocontractibil si evitati tensionarea firelor in zona lipirii.
Conectati mufa in portul de balans cu 7 pini al incarcatorului, la pozitia 6S, tinand cont de cheia de polarizare a carcasei.
Nu folositi firele de balans pentru curenti mari de incarcare sau de descarcare, deoarece acestea sunt destinate doar masurarii si egalizarii celulelor, iar curentul principal trece prin conectorul de putere al acumulatorului.
Nu lasati acumulatorul nesupravegheat la incarcare si folositi un incarcator cu balans compatibil cu tipul de celule ale pachetului.
