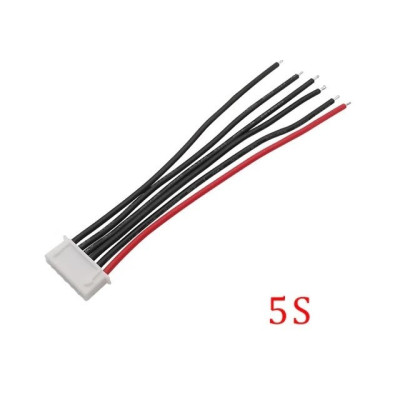

Mufa balans 5S, XH2.54 6P, 10cm

Mufa de balans pentru acumulatori cu litiu in configuratie 5S este un cablu scurt cu conector XH2.54 cu 6 pini si fire libere la celalalt capat. Se foloseste la conectarea unui pachet de 5 celule legate in serie la un incarcator cu balans, la un modul de protectie sau la un circuit de monitorizare a tensiunii fiecarei celule. Este potrivita pentru reparatii, asamblari de pachete de acumulatori si proiecte proprii.

Cablul are 6 fire siliconate de 22AWG, lungi de 10 cm, dintre care un fir rosu si cinci negre. Conectorul este de tip XH cu pasul de 2.54 mm si 6 pozitii, adica un fir pentru fiecare capat de celula dintr-un pachet 5S. Capetele firelor sunt dezizolate, deci se pot lipi direct pe terminalele pachetului sau pe un circuit imprimat. Siliconul face firele flexibile si rezistente la caldura de la lipire.

Printre caracteristicile principale se numara carcasa alba a conectorului XH cu 6 pozitii, cele 6 fire de 22AWG cu izolatie din silicon si lungimea de 10 cm. Produsul este pasiv, nu necesita alimentare proprie si preia tensiunea direct de la acumulatorul la care este conectat.

Mufa este compatibila cu majoritatea incarcatoarelor cu balans si a placilor BMS care folosesc portul de balans XH2.54 cu 6 pini pentru acumulatori 5S.

Specificatii:

Tensiune maxima conector (serie JST XH): 250 V

Curent maxim conector (serie JST XH, la fir AWG 22): 3 A

Compatibilitate: Acumulatori litiu 5S

Tip conector: XH2.54

Pas pini: 2.54 mm

Numar pini: 6P

Cablu: 22AWG siliconat

Lungime cablu: 10 cm

Pinout:

Utilizare:

Deconectati pachetul de acumulatori de la incarcator si de la consumator inainte de orice lipitura, iar firele dezizolate sa nu se atinga intre ele, deoarece un scurtcircuit al unui acumulator cu litiu este periculos.

Lipiti firele pe terminalele de balans ale pachetului, un fir pentru fiecare punct de legatura dintre celule, in ordinea din tabelul Pinout, cu firul rosu la plusul pachetului.

Lipiti firele pe rand, cu un fir singur dezizolat la un moment dat, si izolati fiecare lipitura cu tub termocontractibil sau cu banda izolatoare.

Verificati cu un multimetru tensiunea dintre firul 1 si fiecare dintre celelalte fire inainte de conectarea la incarcator. Tensiunea trebuie sa creasca cu aproximativ cate o celula la fiecare fir, iar la firul rosu sa fie tensiunea intregului pachet.

Conectati mufa XH la portul de balans al incarcatorului sau al modulului BMS numai dupa verificarea ordinii firelor si respectand sensul de insertie al conectorului.

Nu folositi mufa pentru alt numar de celule decat 5S si nu o conectati la un port de balans cu alta ordine a pinilor fara sa verificati mai intai schema acestuia.

Nu folositi cablul pentru curenti mari de incarcare sau descarcare, deoarece mufa de balans este destinata doar egalizarii si masurarii tensiunii celulelor.
