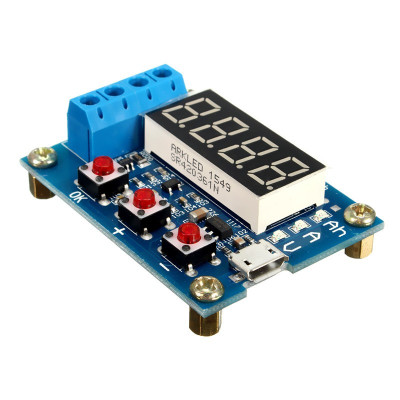

Batteriekapazitätstester, ZB2L3, 1-15V
Das Modul dient zum Testen der tatsächlichen Kapazität von Batterien zwischen 1 und 15 V durch kontrollierte Entladung mit einer externen Last. Es zeigt auf dem Display die Spannung, den Strom und die während des Tests verbrauchte Kapazität in mAh an. Die Stromversorgung erfolgt einfach über 5 V via Micro-USB. Die Abschaltspannung wird automatisch erkannt oder kann manuell über die Tasten eingestellt werden. Es unterstützt einen Entladestrom von bis zu 3 A.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Modul zum Testen von Batterien jeglicher Art, die eine Spannung zwischen 1 und 15 VDC haben. Es verwendet eine Last ( der Entladewiderstand ist nicht immer im Lieferumfang enthalten ), beispielsweise einen Widerstand, um die Batterie auf die gewünschte Spannung zu entladen, wobei die tatsächliche Kapazität der Batterie (mAh) gezählt wird.
Der Modus wird ausschließlich über den MicroUSB-Anschluss und mit der Spannung 5 VDC betrieben.
Das Modul verfügt über eine automatische Erkennungsfunktion der Entladespannung, kann aber auch manuell über die entsprechenden Tasten eingestellt werden.
Das integrierte Display zeigt in Intervallen die Batteriespannung, den Entladestrom und die verbrauchte Kapazität während der Entladung der Batterie an.
Schließen Sie die Batterie nicht umgekehrt an! Beachten Sie die auf dem Schild angegebene Polarität!
Spezifikationen:
Versorgungsspannung: 5 VDC
Stromaufnahme im Betrieb: <70mA
Batteriespannung unterstützte Entladung: 1,2 – 15 VDC
Entladeschlussspannung: 0,5 - 11 VDC
Maximal unterstützter Entladestrom: 3Ah
Auflösung des Entladestroms: 0,001 A
Fehlertoleranz der gemessenen Spannung: 1 %
Gemessener Stromfehlerbereich: 1,5 %
Maximal gemessene Batteriekapazität: 9999 Ah
Kompatibel: Jede Batterie mit einer Spannung zwischen 1 und 15 VDC
Abmessungen mm: 50 x 37 mm
Anweisungen:
1. Schließen Sie den vollständig geladenen Akku gemäß dem Diagramm auf der Platine an. Plus zu Plus, Minus zu Minus. NICHT RÜCKWÄRTS ANSCHLIESSEN!
2. Schließen Sie die zum Entladen der Batterie verwendete Last gemäß der Abbildung unten an.
3. Versorgen Sie den Tester über den MicroUSB-Stecker mit 5 VDC.
4. Wenn Sie die OK-Taste drücken, zeigt der Tester die geschätzte Entladespannung an. Dieser Wert kann manuell über die Plus- und Minus-Tasten angepasst werden.
5. Drücken Sie erneut OK und der Tester beginnt mit dem Entladen der Batterie, wobei die drei gemessenen Parameter (Batteriespannung, Entladestrom und entladene Kapazität) intermittierend angezeigt werden.
Angezeigte Fehler:
Err1 : Batteriespannung höher als 15 V
Err2 : Batteriespannung niedriger als die eingestellte Mindestspannung
Err3 : Die Batterie unterstützt den Entladestrom nicht oder die verwendeten Kabel weisen zu viel Widerstand auf
Err4 : Strom höher als die Modulgrenze (3A)
