Arc hotbed, nyomórugó, állítható fűtött ágyhoz, 3D nyomtató, 1.2 x 9.2 x 15 mm
Az Arc hotbed alapján készült rugó egyenletes és stabil fűtést biztosít a 3D nyomtató ágyának a jobb tapadásért és kisebb deformációkért. Állítható fűtött ággyal kompatibilis, kompakt, 1.2 x 9.2 x 15 mm méretű, gyors hőválaszú, egyszerűen szerelhető és biztonságosan csatlakoztatható, intenzív használatra alkalmas műszaki projektekhez.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,25 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

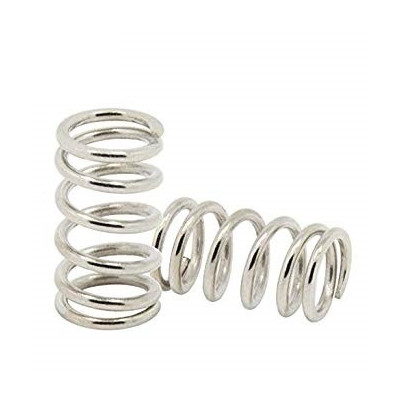

Az Arc hotbed egy hengeres csavarrugó, amelyet a 3D nyomtatók állítható fűtött ágyához terveztek. Minden állítócsavarra felszerelhető, az ágykeret és a fűtött lap közé, és a lapot bármely helyzetben a beállító anyákhoz szorítva tartja. Alkalmas az ágy fúvókához viszonyított szintezésére, a megtömörödött vagy elveszett rugók cseréjére, valamint olyan 3D nyomtatókhoz, amelyeknél az ágy sarkait csavarok és anyák állítják.
A rugó mérete 1.2 x 9.2 x 15 mm. A lapot nyomó erő növekszik, ahogy a beállító anya összenyomja, ami lehetővé teszi, hogy az ágy minden sarkát az anya elforgatásával fel vagy le lehessen állítani. A rugó elnyeli az ágy apró mozgásait nyomtatás közben, és a beállítás stabil marad.
Ez egy passzív mechanikai alkatrész, amely nem csatlakozik elektromosan. Az egyenletes beállításhoz a négy ágysarok rugóinak hosszban és merevségben azonosaknak kell lenniük.
Specifikációk:
Típus: Hengeres nyomórugó
Alkalmazás: Állítható fűtött ágy 3D nyomtatókhoz
Szerelés: Az állítócsavarra, az ágykeret és a fűtött lap közé
Méretek: 1.2 x 9.2 x 15 mm
Használat:
Kapcsolja ki a nyomtatót, húzza ki a konnektorból, és várja meg, amíg az ágy kihűl. Soha ne dolgozzon meleg ágyon, mert égési sérülést okozhat.
Lazítsa meg a beállító anyákat mind a négy sarkon, emelje meg óvatosan az ágylapot, és vegye ki a régi rugókat.
Hasonlítsa össze az új rugókat a régiekkel. A felszerelt rugóknak mind azonos hosszúaknak és azonos átmérőjűeknek kell lenniük, a régi, a újnál rövidebb rugó pedig megtömörödött, ezért cserére szorul.
Helyezzen egy-egy rugót minden állítócsavarra, az keret és az ágylap közé. Ellenőrizze, hogy a rugó egyenesen áll, a csavarra központosított, és nem támaszkodik a lyuk szélére.
Tegye vissza a beállító anyákat, és egyenletesen csavarja be mind a sarkoknál, amíg a rugók kissé össze nem nyomódnak, és az ágy nem lesz mozgásmentes. Számolja meg a fordulatokat, hogy minden sarkon azonos beállítást kapjon.
A szintezéshez húzzon át egy papírlapot a fúvóka és az ágy közé minden sarkon és a közepén. A papírlapnak enyhe súrlódással kell átcsúsznia.
Ha a fúvóka és az ágy távolsága túl nagy, forgassa az anyát a rugót összenyomó irányba, hogy az ágy feljebb kerüljön. Ha a papírlap beszorul, forgassa az anyát ellenkező irányba. Legfeljebb fél fordulatnyi korrekciókat végezzen, majd ellenőrizze újra mind a sarkokat.
A beállítás akkor helyes, ha a papírlap súrlódása minden pontban azonos, és az első réteg egyenletesen nyomtatódik az egész felületen.
Stabil eredményért cserélje ki egyszerre az összes rugót, és időnként ellenőrizze a szintezést, különösen, ha gyakran nyomtat magas hőmérsékleten.
- Méretek
- 1.2 x 9.2 x 15 mm
- Típus
- Hengeres nyomórugó
- Szerelés
- Az állítócsavaron, az asztalkeret és a fűtőlap között
- Alkalmazás
- Állítható fűtött tárgyasztal 3D nyomtatókhoz
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Az Arc hotbed egy csavarrugó, amelyet a 3D nyomtatók állítható fűthető ágyának szereléséhez használnak. A keret és a fűthető lap közé, minden állítócsavarra kerül, és lehetővé teszi az ágy szintezését a fúvókához képest. A bemutató megmutatja, hogyan kell felszerelni és szintezéskor használni.
A rugó az állítható sarkú 3D nyomtatókon csavarokon és állítóanyákon keresztül használható. Pótalkatrészként is alkalmazható, ha egy régi rugó megroggyant vagy elveszett. Méretei: 1.2 x 9.2 x 15 mm.
Működés:
A rugó rugalmas elem. Összenyomva a két felület, amely között van, erővel nyomja azokat, és ez az erő a összenyomódás mértékével nő. Az összefüggés F = k x, ahol F az erő newtonban, k a rugó merevsége N/mm-ben, x pedig az összenyomás távolsága mm-ben.
Fűthető ágynál a keret alatti állítóanya összenyomja a rugót. Minél jobban becsavarják az anyát, annál jobban összenyomódik a rugó, nő az erő, és a sarok közelebb emelkedik a fúvókához. Ha kilazítják az anyát, a rugó kinyúlik és a sarok lesüllyed. Például a 2 mm-rel összenyomott rugó feleannyi erővel nyom, mint ugyanaz a rugó 4 mm-es összenyomással.
A rugó bármely állítási helyzetben az ágyat az anyákhoz szorítja. Felveszi a nyomtatás közbeni apró mozgásokat, így a beállítás stabil marad. A négy sarokban azonos merevségű és azonos hosszúságú rugóknak kell lenniük, különben a beállítás sarkonként eltérő lesz.
Csatlakoztatás:
A termék nem csatlakozik elektromosan, nincs tápfeszültsége és logikai szintje. Mechanikusan szerelik fel, a fűthető ágy állítócsavarjára, az alábbi táblázat szerint.
| Termék kivezetése | Ehhez csatlakozik | Szerep |
|---|---|---|
| Arc hotbed (alsó vég) | Az ágykeret vagy az állítócsavaron lévő alátét | Rugótámasz |
| Arc hotbed (felső vég) | A fűthető ágy lapja | A lapot az állítóanyára szorítja |
| Állítócsavar | Átmegy a rugó belsején | Vezeti a rugót és középen tartja |
| Állítóanya | Az csavarra csavarodik | Összenyomja vagy kinyújtja a rugót |
Beállítás:
A terméken nincsenek gombok, potenciométerek, jumperek, kapcsolók, LED-ek vagy kijelző, így az egyetlen beállítás a rugó összenyomása, amelyet sarkonként az állítóanyával végeznek.
| Művelet | Hatás a rugóra | Hatás az ágyra |
|---|---|---|
| Becsavarják az anyát | A rugó jobban összenyomódik | A sarok a fúvóka felé emelkedik |
| Kilazítják az anyát | A rugó kinyúlik | A sarok lesüllyed |
A szintezést úgy kezdik, hogy az összes sarokban egyenletesen csavarják be az anyákat, a fordulatokat számolva. Ezután minden sarkot legfeljebb fél fordulattal igazítsanak, hogy ne veszítsék el a referenciát.
Használati példa:
A példa a rugók cseréjét és egy négy állítási ponttal rendelkező 3D nyomtató ágyának szintezését írja le.
Kapcsolják ki a nyomtatót, húzzák ki a hálózatból, és várják meg, amíg az ágy lehűl. Soha ne dolgozzanak meleg ágyon, mert égési sérülést okozhat, és feszültség alatt áll.
Lazítsák ki az állítóanyákat a négy sarkon. Ha az ágy a régi rugókon van, óvatosan emeljék meg a lapot, és vegyék ki a rugókat.
Hasonlítsák össze az új rugókat a régiekkel. Mind a négynek azonos hosszúságúnak és azonos átmérőjűnek kell lennie. Ha egy régi rugó rövidebb az újnál, akkor megroggyant, és cserélni kell.
Helyezzenek egy-egy rugót minden állítócsavarra, a keret és az ágylap közé. Ellenőrizzék, hogy a rugó egyenesen áll-e, és nem a lyuk szélén nyugszik-e.
Tegyék vissza az állítóanyákat, és csavarják be őket egyenletesen minden sarkon, amíg a rugók kissé össze nem nyomódnak, és az ágy holtjáték nélkül meg nem áll. Számolják a fordulatokat, hogy minden sarokban ugyanazt a beállítást kapják.
Indítsák el a nyomtatót, és vigyék a fúvókát a négy sarokba, majd a középre. Minden pontnál húzzanak át egy papírlapot a fúvóka és az ágy között. A lapnak enyhe súrlódással kell átcsúsznia.
Ha a távolság túl nagy, forgassák az anyát abba az irányba, amely összenyomja a rugót, vagyis emelik az ágyat. Ha a lap beszorul, forgassák az anyát ellenkező irányba, vagyis engedik le az ágyat. Csak legfeljebb fél fordulatnyi kis korrekciókat végezzenek, majd ellenőrizzék újra mind a négy sarkot.
Ismételjék meg a mérést mind a négy sarokban, amíg a lap súrlódása mindenhol azonos nem lesz. A beállítás akkor helyes, ha az első réteg egyenletesen nyomtatódik az egész felületen.
Gyakori problémák:
Az ágy néhány órás nyomtatás után gyakran elállítódik. A gyakori ok egy megroggyant rugó, vagy a rezgések miatt meglazult anyák. Cseréljék ki a kopott rugókat, húzzák meg újra az anyákat, és ellenőrizzék mind a négy sarkot.
Az ágy egyik sarka magasabban vagy alacsonyabban van a többinél, pedig az anyákat azonos módon húzták meg. Az ok egy eltérő hosszúságú vagy merevségű rugó. Azonos rugókat szereljenek fel minden sarokba.
A rugó az egyik oldalra gyűrődik, és az ágy megdől. Az ok egy olyan rugó, amely nincs a csavarra központosítva, vagy a lyuk szélén nyugszik. Vegyék ki a rugót, tegyék vissza egyenesen, és ellenőrizzék, hogy nem súrlódik-e az anyához.
Az anyát már nem lehet elég erősen meghúzni az ágy felemeléséhez. Az ok egy túl rövid vagy teljesen összenyomott rugó. Ellenőrizzék, hogy a rugó ráfér-e a csavarra, és cseréljék ki a helyes hosszúságúra.
Korlátozások és tanácsok:
A rugó kopó alkatrész. Sok fűtési és hűtési ciklus után elveszítheti feszességét, ezért rendszeresen ellenőrizzék a szintezést. Ha gyakran nyomtatnak magas hőmérsékleten, az összes rugót cseréljék ki egyszerre, ne csak egyet.
A rugó mérete 1.2 x 9.2 x 15 mm, ezért csak azokhoz a csavarokhoz és keretekhez alkalmas, amelyekben ezek a méretek elférnek. Szerelés előtt ellenőrizzék a nyomtatójukon.
A rugók felszerelése után hozzáadhatnak könnyebben forgatható állítóanyákat vagy automatikus szintező érzékelőt. Az érzékelő több pontban méri a távolságot, a rugók pedig továbbra is azok az elemek, amelyek az ágyat a helyén tartják.
