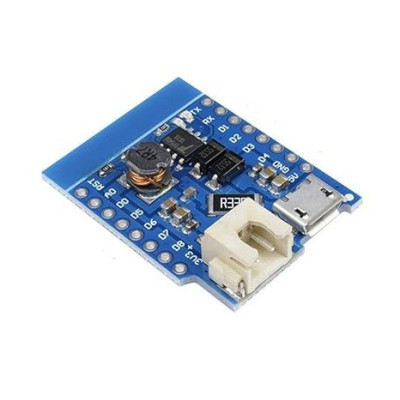

Scheda di espansione della batteria D1 Mini, TP4056, con step-up da 5 V
Shield per D1 Mini che consente l'alimentazione da una batteria agli ioni di litio 1S, include la ricarica sicura con TP4056 e protezioni da sovraccarico e scarica eccessiva, eleva la tensione a 5V per un funzionamento stabile, ha una corrente di carica selezionabile di 0,5A o 1A tramite jumper e un LED di stato di carica.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La scheda di espansione (schermatura) per D1 Mini ha lo scopo di migliorare la funzionalità del modulo D1 Mini aggiungendo la possibilità di alimentare la scheda D1 con una batteria al litio (1S). È dotato di un modulo TP4056, che consente di caricare batterie al litio con alta efficienza e offre misure di sicurezza per proteggere la batteria durante la scarica e la ricarica.
Inoltre, dispone di un modulo booster di tensione da 5 V, che consente alla batteria di alimentare il circuito a 5 V quando la scheda è alimentata esclusivamente dalla batteria. La scheda di espansione è inoltre dotata di un indicatore LED per visualizzare lo stato di carica.
Sul retro della scheda è presente un ponticello (J1) che permette di impostare la tensione di carica su 1A o 0,5A. Scegliere la corrente di carica corretta per non danneggiare la batteria (si consiglia di caricare a 0,5 C, ovvero metà della capacità della batteria).
Importante: la scheda viene fornita senza pin bar. Per il montaggio sul D1 è necessario un pin maschio con distanza 2,54 mm.
Specifiche:
Compatibilità: D1 Mini
Circuito di ricarica: TP4056
Voltaggio in ingresso: 5V
Connettore di ricarica: MicroUSB
Corrente di carica: fino a 1A, regolabile da J1 tra 0,5A e 1A, impostato in fabbrica su 0,5A
Tensione di carica: 4,2 V
Voltaggio della batteria scarica: 3,3 V
Amplificatore di tensione: 5 V, massimo 1 A
Efficienza: 90%
Indicatore LED: mostra lo stato di carica (ricarica rossa, carica verde)
Tipo di batteria: litio
Protezioni: Cortocircuito, sovraccarico, scarica eccessiva
Connettore batteria: XH2.54 oppure saldare i fili direttamente sul retro del modulo
Dimensioni mm: 33 x 25 mm
- tensione
- ANNO DOMINI
- Tensione di alimentazione
- 3
- Tensione massima di ingresso
- 4
- Tensione minima di uscita
- 5
- Tensione di uscita massima
- 5
- Tipo di origine
- alto
- Adeguamento attuale
- Non
- Regolazione della tensione
- Non
- Tipo di regolazione
- Fisso
- Corrente di uscita massima
- 1
