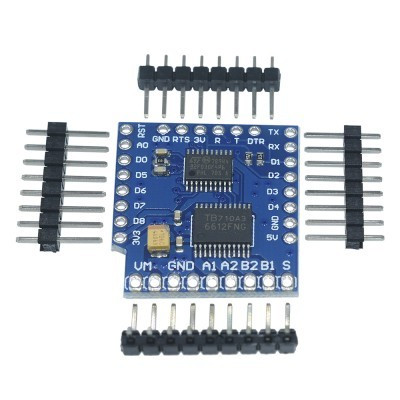

Motor Shield per WeMos D1 mini, I2C, doppio motore, TB6612FNG
Lo shield per motori WeMos D1 mini offre un semplice controllo I2C di due motori CC o un motore passo-passo, utilizzando il driver TB6612FNG con protezione da surriscaldamento. Fornisce una corrente di 1,2 A per canale con picchi brevi fino a 3,2 A, accetta alimentazione motore fino a 15 V e consente di impostare l'indirizzo I2C tramite jumper. Include la modalità standby per un basso consumo energetico e la funzione di frenata rapida per un arresto preciso.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Questa Shield è una scheda di espansione progettata per essere utilizzata insieme alla scheda WeMos D1 mini (shield), che si basa sul chip Wi-Fi ESP8266, ma può essere utilizzata anche con altre schede di sviluppo tramite comunicazione I2C.
La scheda si basa sul TB6612FNG integrato, un driver motore ad alte prestazioni con protezioni dal surriscaldamento integrate. Offre due canali da 1,2 A, per il controllo di due motori CC o di un singolo motore passo-passo.
Questa scheda fornisce la funzionalità H-bridge di una scheda di sviluppo Wemos D1, attraverso una facile connessione.
È controllato tramite l'interfaccia I2C, che consente una facile integrazione nei progetti utilizzando WeMos D1 mini o qualsiasi altra scheda di sviluppo.
L'indirizzo I2C della scheda può essere configurato utilizzando i ponticelli sulla scheda.
Specifiche:
Tensione di alimentazione: 15 V CC (massimo)
Corrente di uscita: 1,2 A nominale, 3,2 A in picchi brevi
Indirizzo I2C: selezionabile
Dimensioni: 27x25 mm
Funzioni:
Funzione standby per risparmiare energia
Freno breve/arresto motore (arresto forzato del motore)
Login :
D1 -> SCL
D2 ->SDA
RS -> RST
VM: Alimentazione motore + (Max 15Vdc)
GND: Alimentazione motore -
1-A-2: Motore A
2-B-1: Motore B
Biblioteche:
https://github.com/wemos/LOLIN_I2C_MOTOR_Library
