VTX JHEMCU RuiBet Tran-3016W, 5.8G 40CH, 1.6W, microfon integrat, 7-26V

Tutorialul foloseste VTX-ul JHEMCU RuiBet Tran-3016W ca modul independent, fara placa de dezvoltare si fara program: dupa ce primeste alimentare de la un acumulator LiPo si semnal video de la o camera, transmite imaginea pe 5.8 GHz catre ochelarii FPV. Se regleaza din butonul si cele trei LED-uri de pe placa.

Il folositi in drone FPV, avioane si alte modele care au nevoie de imagine analogica in timp real, cu putere reglabila intre 25 si 1600 mW. In acest tutorial il conectam la o camera analogica Caddx Ratel 2, la o antena de 5.8 GHz si la un acumulator 3S de 11.1 V, fara OSD de la controlerul de zbor.

Cum functioneaza:

Camera trimite semnalul video analogic compozit pe pinul Video. VTX-ul il moduleaza in frecventa pe o purtatoare de 5.8 GHz si il trimite prin antena. Ochelarii au un receptor reglat pe aceeasi frecventa, il demoduleaza si afiseaza imaginea. Daca frecventele difera, imaginea nu apare sau este plina de zgomot.

Frecventa depinde de banda si de canal. In banda Raceband canalele sunt distantate cu 37 MHz, deci frecventa canalului n este 5658 + 37 x (n - 1) MHz. De exemplu R4 = 5658 + 37 x 3 = 5769 MHz. In banda Fatshark distanta este 20 MHz, deci F4 = 5740 + 20 x 3 = 5800 MHz. Valoarea implicita 5733 MHz este canalul 1 din banda B.

Puterea se exprima in mW sau in dBm, dupa formula dBm = 10 x log10(P in mW). Nivelurile placii corespund aproximativ la 14 dBm pentru 25 mW, 23 dBm pentru 200 mW, 26 dBm pentru 400 mW, 29 dBm pentru 800 mW si 32 dBm pentru 1600 mW. Fiecare dublare a puterii inseamna 3 dB in plus, iar o parte din energia electrica se transforma in caldura, de aceea placa se incalzeste mai mult la 1600 mW.

Alimentarea intra pe pinul DCIN la 7 - 26 V, iar placa produce o iesire de 5 V la maximum 1 A pe pinul +5V, din care se alimenteaza camera. Un acumulator 3S are 11.1 V nominal si 12.6 V incarcat complet, deci se afla in domeniul admis.

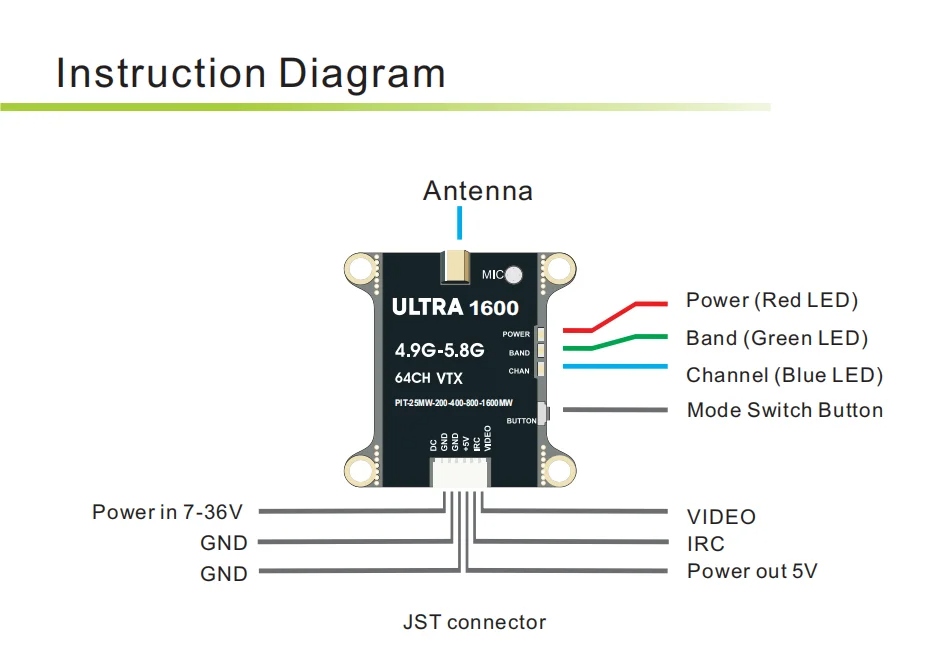

Conectare:

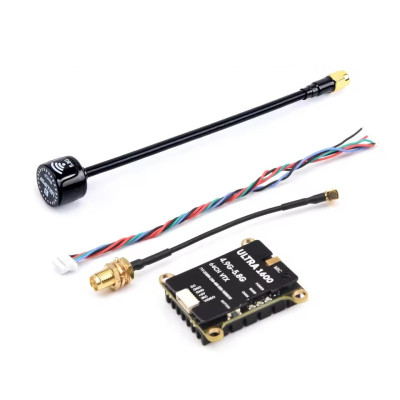

Inainte de orice alimentare, conectati antena la VTX prin cablul MMCX - SMA, pentru ca pornirea fara antena poate distruge VTX-ul. Cablul din pachet nu este antena, deci montati pe conectorul SMA o antena de 5.8 GHz, de exemplu o antena RHCP. Camera se alimenteaza de la pinul +5V al VTX-ului, deci nu are nevoie de alta sursa. Verificati fiecare fir al cablajului cu 6 pini dupa inscriptiile de pe placa, pentru ca culorile firelor pot diferi. Pe camera Caddx Ratel 2, firul rosu este VCC, negru este GND si galben este VIDEO, iar firul de OSD nu se foloseste.

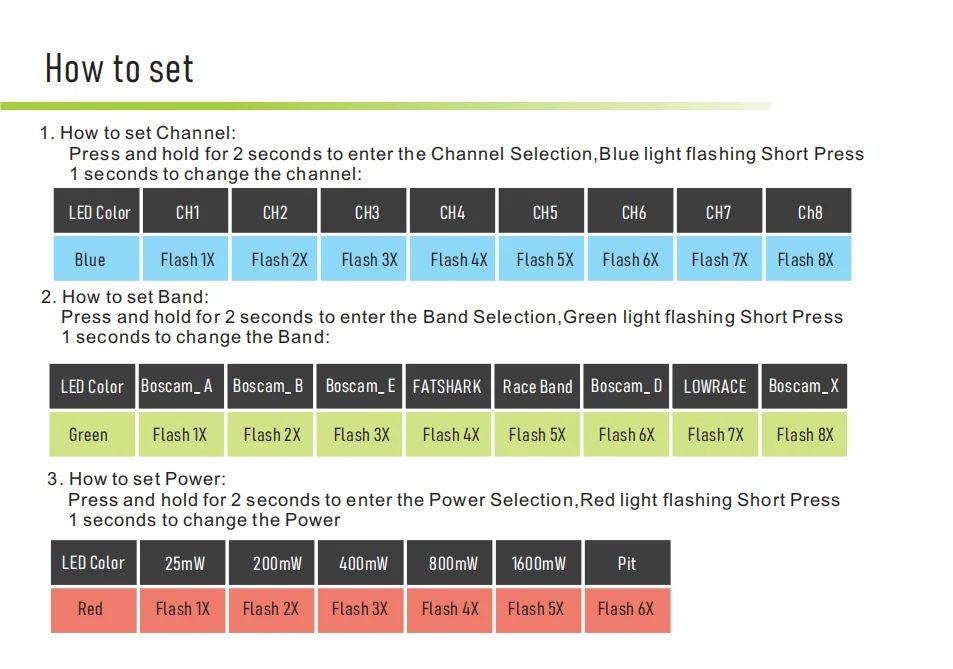

Butoane, reglaje si indicatoare:

Schimbarea canalului: apasati scurt butonul. Fiecare apasare trece la urmatorul canal din banda curenta, de la 1 la 8, iar LED-ul albastru Chan arata canalul ales.

Schimbarea benzii: tineti butonul apasat aproximativ 2 secunde si eliberati. Banda trece la urmatoarea din ordinea A, B, E, F, R, iar LED-ul verde Band arata banda aleasa.

Schimbarea puterii: tineti butonul apasat aproximativ 5 secunde si eliberati. Puterea trece la urmatorul nivel din ordinea 25, 200, 400, 800, 1600 mW, iar LED-ul rosu Power arata nivelul ales.

Deblocarea canalelor: tineti butonul apasat peste 10 secunde. Astfel se activeaza canalele care implicit nu emit, de exemplu 5705, 5685 si 5665 MHz. Folositi-le numai unde legislatia locala le permite.

Dupa orice reglaj verificati rezultatul in ochelari, unde imaginea camerei trebuie sa apara curata pe frecventa aleasa.

Configurare:

Pornirea se face cu antena conectata. La prima punere sub tensiune VTX-ul emite pe 5733 MHz (B1) la 1.6 W. Pentru lucrul pe banc, schimbati mai intai puterea la 25 mW si abia apoi restul reglajelor.

Pasul 1: dupa pornire, treceti la puterea minima de 25 mW tinand butonul apasat 5 secunde si repetand pana cand LED-ul rosu arata nivelul de 25 mW.

Pasul 2: alegeti banda cu apasari de 2 secunde, pana cand LED-ul verde arata banda dorita.

Pasul 3: alegeti canalul cu apasari scurte, pana cand LED-ul albastru arata canalul dorit.

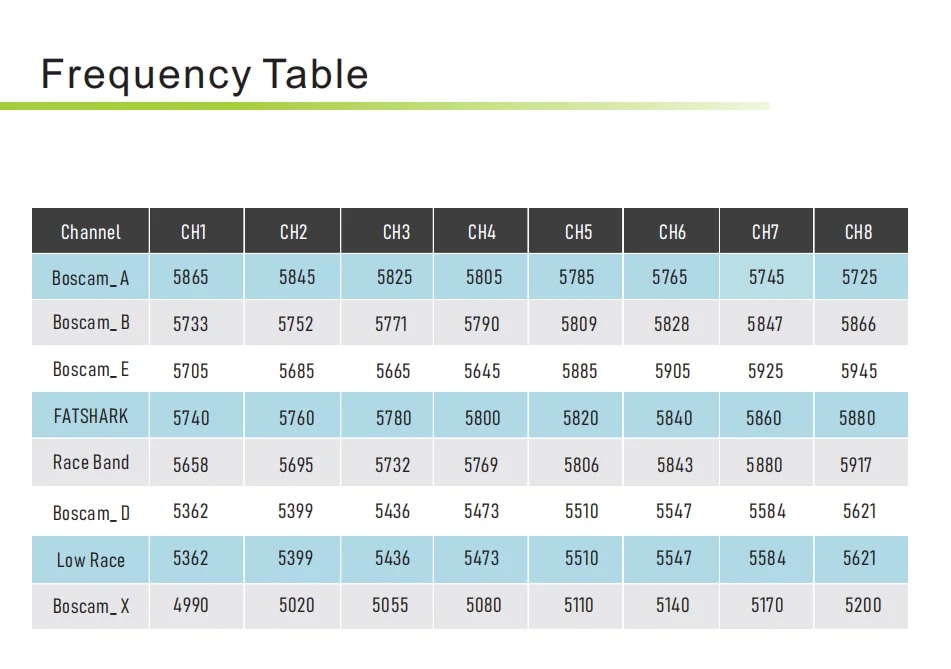

Pasul 4: reglati ochelarii pe aceeasi frecventa, cu ajutorul tabelului de frecvente, si verificati imaginea. Dupa o repornire a VTX-ului verificati din nou LED-urile si imaginea, pentru a vedea ce valori a pastrat.

Exemplu de utilizare:

Scopul exemplului este o drona freestyle cu acumulator 3S, camera Caddx Ratel 2 si ochelari FPV analogici reglati pe Fatshark F4 (5800 MHz).

Montati VTX-ul pe cadru cu patru suruburi M3 la 30.5 x 30.5 mm. Conectati camera la pinii +5V, GND si Video, apoi acumulatorul la DCIN si la al doilea GND, cu antena de 5.8 GHz deja montata pe cablul MMCX - SMA.

Alimentati VTX-ul, treceti puterea pe 25 mW pentru probele de pe banc, apoi alegeti banda F cu apasari de 2 secunde si canalul 4 cu apasari scurte. Reglati ochelarii pe 5800 MHz si verificati imaginea camerei.

Inainte de zbor, ridicati puterea la 800 mW sau 1600 mW cu apasari de 5 secunde, fara a lasa drona pe banc cu putere mare. In zbor curentul de aer raceste placa si imaginea trebuie sa ramana stabila.

Probleme frecvente:

Nu apare imagine in ochelari. Cauza cea mai probabila este frecventa diferita intre VTX si ochelari. Verificati banda si canalul pe LED-urile VTX-ului si pe ochelari, apoi verificati conexiunea firului Video si antena.

Imaginea este plina de zgomot sau se pierde repede. Cauza poate fi antena slab conectata, de polarizare diferita fata de cea a ochelarilor sau montata langa fire si motoare. Verificati conectorii MMCX si SMA si indepartati antena de surse de zgomot.

Camera nu porneste. Verificati firele +5V si GND ale camerei, polaritatea si faptul ca acumulatorul este conectat la DCIN si la al doilea GND, cu tensiune intre 7 si 26 V.

VTX-ul se incalzeste foarte tare pe banc. Cauza este puterea mare fara flux de aer. Reduceti puterea la 25 mW si folositi 1600 mW doar in zbor sau cu ventilator.

Un canal dorit nu emite. Unele canale sunt dezactivate implicit. Tineti butonul apasat peste 10 secunde pentru a le debloca, daca legislatia locala permite.

Reglajul din OSD nu functioneaza. In acest montaj pinul IRC este neconectat. Conectati IRC la un TX liber al controlerului de zbor si configurati protocolul IRC cu tabelul de frecvente al VTX-ului.

Limitari si sfaturi:

VTX-ul transmite doar video analogic pe 5.8 GHz si are nevoie de ochelari sau receptor analogic. Iesirea de 5 V suporta maximum 1 A, deci nu conectati la ea consumatori mari in afara camerei. La 6S un acumulator incarcat complet are 25.2 V, aproape de limita de 26 V a intrarii, deci alimentati cu atentie.

Nu alimentati niciodata VTX-ul fara antena conectata. La puteri mari folositi o antena potrivita si asigurati racirea. Respectati legislatia locala privind frecventele si puterea de emisie.

Pe urmatorul proiect puteti conecta pinul IRC la controlerul de zbor ca sa schimbati canalul si puterea din meniul OSD, fara a mai atinge butonul de pe placa.
