VTX JHEMCU RuiBet Tran-3016W, 5.8G 40CH, 1.6W, mikrofon beépítve, 7-26V

Ez az útmutató a JHEMCU RuiBet Tran-3016W VTX-et önálló modulként használja, fejlesztőpanel és program nélkül: miután LiPo akkumulátortól kap tápfeszültséget és kameratól videojelet, 5.8 GHz-en továbbítja a képet az FPV szemüvegnek. Beállítása a panelen lévő gombbal és a három LED-del történik.

FPV drónokban, repülőgépekben és más modellekben használható, amelyeknek valós idejű analóg képre van szükségük, 25 és 1600 mW között állítható teljesítménnyel. Ebben az útmutatóban egy Caddx Ratel 2 analóg kamerához, egy 5.8 GHz-es antennához és egy 11.1 V-os 3S akkumulátorhoz csatlakoztatjuk, repülésvezérlő OSD nélkül.

Működés:

A kamera a Video pinen küldi az analóg kompozit videójelet. A VTX frekvenciamodulációval viszi rá az 5.8 GHz-es vivőre, és az antennán keresztül sugározza. Az szemüvegben olyan vevő van, amely ugyanarra a frekvenciára van hangolva, ezt demodulálja, és megjeleníti a képet. Ha a frekvenciák eltérnek, nem jelenik meg kép, vagy zajos lesz.

A frekvencia a sávtól és a csatornától függ. A Raceband sávban a csatornák 37 MHz-enként követik egymást, ezért az n. csatorna frekvenciája 5658 + 37 x (n - 1) MHz. Például R4 = 5658 + 37 x 3 = 5769 MHz. A Fatshark sávban a távolság 20 MHz, így F4 = 5740 + 20 x 3 = 5800 MHz. Az alapértelmezett 5733 MHz a B sáv 1. csatornája.

A teljesítményt mW-ban vagy dBm-ben adjuk meg, a dBm = 10 x log10(P in mW) képlet szerint. A panel szintjei közelítőleg 25 mW-nál 14 dBm, 200 mW-nál 23 dBm, 400 mW-nál 26 dBm, 800 mW-nál 29 dBm és 1600 mW-nál 32 dBm. A teljesítmény minden megduplázása 3 dB-es növekedést jelent, a villamos energia egy része pedig hővé alakul, ezért 1600 mW-nál a panel jobban melegszik.

A tápfeszültség a DCIN pinre csatlakozik 7 és 26 V között, a panel pedig maximum 1 A-es 5 V-os kimenetet ad a +5V pinen, ebből kapja a táplálást a kamera. Egy 3S akkumulátor névleges feszültsége 11.1 V, teljesen feltöltve 12.6 V, így az engedélyezett tartományon belül van.

Csatlakoztatás:

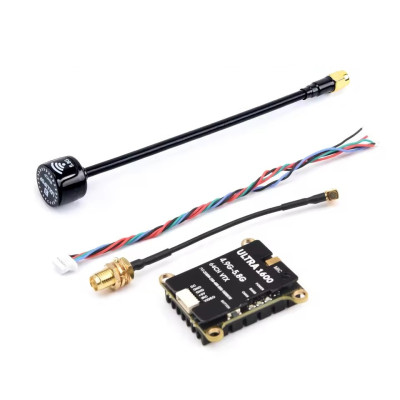

Bármilyen tápfeszültség rákapcsolása előtt csatlakoztassa az antennát a VTX-hez az MMCX - SMA kábelen keresztül, mert antenna nélküli bekapcsolás tönkreteheti a VTX-et. A csomagban lévő kábel nem antenna, ezért az SMA csatlakozóra szereljen fel egy 5.8 GHz-es antennát, például egy RHCP antennát. A kamera a VTX +5V pinjéről kapja a táplálást, így nincs szüksége külön tápforrásra. A 6 tűs kábelköteget a panelen lévő feliratok alapján ellenőrizze, mert a vezetékek színe eltérhet. A Caddx Ratel 2 kameránál a piros vezeték a VCC, a fekete a GND, a sárga a VIDEO, az OSD vezetéket pedig nem használjuk.

Gombok, beállítások és jelzőfények:

Csatornaváltás: nyomja meg röviden a gombot. Minden nyomás a következő csatornára léptet az aktuális sávban, 1-től 8-ig, a kék Chan LED pedig a kiválasztott csatornát mutatja.

Sávváltás: tartsa nyomva a gombot körülbelül 2 másodpercig, majd engedje el. A sáv az A, B, E, F, R sorrendben következőre vált, a zöld Band LED pedig a kiválasztott sávot mutatja.

Teljesítményváltás: tartsa nyomva a gombot körülbelül 5 másodpercig, majd engedje el. A teljesítmény a 25, 200, 400, 800, 1600 mW sorrendben következő szintre vált, a piros Power LED pedig a kiválasztott szintet mutatja.

Csatornák feloldása: tartsa nyomva a gombot 10 másodpercnél tovább. Ezzel aktiválhatók azok a csatornák, amelyek alapértelmezetten nem sugároznak, például az 5705, 5685 és 5665 MHz. Ezeket csak ott használja, ahol a helyi jogszabályok engedik.

Minden beállítás után ellenőrizze az eredményt a szemüvegben, ahol a kamera képének tisztán kell megjelennie a kiválasztott frekvencián.

Konfigurálás:

A bekapcsolás az antenna csatlakoztatásával történik. Az első bekapcsoláskor a VTX 5733 MHz-en (B1) sugároz, 1.6 W-on. Padon végzett munkához először állítsa a teljesítményt 25 mW-ra, és csak utána a többi beállítást.

1. lépés: bekapcsolás után állítsa a legkisebb, 25 mW-os teljesítményre úgy, hogy 5 másodpercig nyomva tartja a gombot, és megismétli, amíg a piros LED a 25 mW-os szintet nem mutatja.

2. lépés: válassza ki a sávot 2 másodpercnyi nyomásokkal, amíg a zöld LED a kívánt sávot nem mutatja.

3. lépés: válassza ki a csatornát rövid nyomásokkal, amíg a kék LED a kívánt csatornát nem mutatja.

4. lépés: állítsa be a szemüveget ugyanarra a frekvenciára a frekvenciatáblázat segítségével, majd ellenőrizze a képet. A VTX újraindítása után ellenőrizze újra a LED-eket és a képet, hogy lássa, mely értékeket őrizte meg.

Használati példa:

A példa célja egy 3S akkumulátoros freestyle drón, egy Caddx Ratel 2 kamera és analóg FPV szemüveg, amelyet a Fatshark F4 (5800 MHz) frekvenciára hangoltunk.

Rögzítse a VTX-et a kerethez négy, 30.5 x 30.5 mm-es M3 csavarral. Csatlakoztassa a kamerát a +5V, GND és Video pinekhez, majd az akkumulátort a DCIN pinhez és a második GND-hez, az MMCX - SMA kábelre már felszerelt 5.8 GHz-es antennával.

Kapcsolja be a VTX-et, állítsa a teljesítményt 25 mW-ra a padon végzett próbákhoz, majd 2 másodperces nyomásokkal válassza az F sávot, rövid nyomásokkal pedig a 4. csatornát. Állítsa a szemüveget 5800 MHz-re, és ellenőrizze a kamera képét.

Repülés előtt emelje a teljesítményt 800 mW-ra vagy 1600 mW-ra 5 másodperces nyomásokkal, de ne hagyja a drónt nagy teljesítménnyel a padon. Repülés közben a levegő áramlása hűti a panelt, és a képnek stabilnak kell maradnia.

Gyakori problémák:

Nem jelenik meg kép a szemüvegben. A legvalószínűbb ok, hogy a VTX és a szemüveg frekvenciája eltér. Ellenőrizze a sávot és a csatornát a VTX LED-jein és a szemüvegen, majd nézze meg a Video vezeték csatlakozását és az antennát.

A kép zajos, vagy gyorsan elvész. Az ok lehet a rosszul csatlakoztatott antenna, a szemüvegétől eltérő polarizáció, vagy az, hogy az antenna vezetékek és motorok közelében van. Ellenőrizze az MMCX és SMA csatlakozókat, és távolítsa az antennát a zajforrásoktól.

A kamera nem indul el. Ellenőrizze a kamera +5V és GND vezetékeit, a polaritást, és azt, hogy az akkumulátor csatlakozik-e a DCIN pinhez és a második GND-hez, 7 és 26 V közötti feszültséggel.

A VTX padon nagyon felmelegszik. Az ok a nagy teljesítmény légáramlás nélkül. Csökkentse a teljesítményt 25 mW-ra, és az 1600 mW-ot csak repülés közben vagy ventilátorral használja.

Egy kívánt csatorna nem sugároz. Egyes csatornák alapértelmezetten le vannak tiltva. Tartsa nyomva a gombot 10 másodpercnél tovább a feloldáshoz, ha ezt a helyi jogszabályok engedik.

Az OSD-s beállítás nem működik. Ebben a kapcsolásban az IRC pin nincs csatlakoztatva. Csatlakoztassa az IRC pint a repülésvezérlő egyik szabad TX kimenetéhez, és állítsa be az IRC protokollt a VTX frekvenciatáblázatával.

Korlátok és tanácsok:

A VTX csak 5.8 GHz-es analóg videót továbbít, és analóg szemüveget vagy vevőt igényel. Az 5 V-os kimenet maximum 1 A-t bír, ezért ne csatlakoztasson hozzá a kameránál nagyobb fogyasztókat. 6S akkumulátor teljesen feltöltve 25.2 V, ami közel van a bemenet 26 V-os határához, ezért figyelmesen táplálja.

Soha ne kapcsolja be a VTX-et antenna nélkül. Nagy teljesítménynél használjon megfelelő antennát, és gondoskodjon a hűtésről. Tartsa be a helyi jogszabályokat a frekvenciákra és az adóteljesítményre vonatkozóan.

A következő projektnél csatlakoztathatja az IRC pint a repülésvezérlőhöz, így a csatornát és a teljesítményt az OSD menüből válthatja, anélkül hogy a panel gombjához nyúlna.
