VTX JHEMCU RuiBet Tran-3016W, 5.8G 40CH, 1.6W, microfono integrato, 7-26V

Il tutorial utilizza il VTX JHEMCU RuiBet Tran-3016W come modulo indipendente, senza scheda di sviluppo e senza programma: dopo aver ricevuto l'alimentazione da una batteria LiPo e il segnale video da una fotocamera, trasmette l'immagine a 5.8 GHz verso gli occhiali FPV. Si regola tramite il pulsante e i tre LED presenti sulla scheda.

Lo si usa in droni FPV, aerei e altri modelli che necessitano di immagine analogica in tempo reale, con potenza regolabile tra 25 e 1600 mW. In questo tutorial lo colleghiamo a una fotocamera analogica Caddx Ratel 2, a un'antenna da 5.8 GHz e a una batteria 3S da 11.1 V, senza OSD dal controller di volo.

Come funziona:

La fotocamera invia il segnale video analogico composito sul pin Video. Il VTX lo modula in frequenza su una portante a 5.8 GHz e lo trasmette tramite l'antenna. Gli occhiali hanno un ricevitore sintonizzato sulla stessa frequenza, lo demodula e visualizza l'immagine. Se le frequenze non coincidono, l'immagine non appare oppure è piena di disturbi.

La frequenza dipende dalla banda e dal canale. Nella banda Raceband i canali sono distanziati di 37 MHz, quindi la frequenza del canale n è 5658 + 37 x (n - 1) MHz. Ad esempio R4 = 5658 + 37 x 3 = 5769 MHz. Nella banda Fatshark la distanza è 20 MHz, quindi F4 = 5740 + 20 x 3 = 5800 MHz. Il valore predefinito 5733 MHz corrisponde al canale 1 della banda B.

La potenza si esprime in mW o in dBm, secondo la formula dBm = 10 x log10(P in mW). I livelli della scheda corrispondono approssimativamente a 14 dBm per 25 mW, 23 dBm per 200 mW, 26 dBm per 400 mW, 29 dBm per 800 mW e 32 dBm per 1600 mW. Ogni raddoppio della potenza equivale a 3 dB in più e una parte dell'energia elettrica si trasforma in calore, per questo la scheda si scalda di più a 1600 mW.

L'alimentazione entra sul pin DCIN a 7 - 26 V, e la scheda produce un'uscita a 5 V con un massimo di 1 A sul pin +5V, da cui viene alimentata la fotocamera. Una batteria 3S ha 11.1 V nominali e 12.6 V a carica completa, quindi rientra nell'intervallo ammesso.

Collegamento:

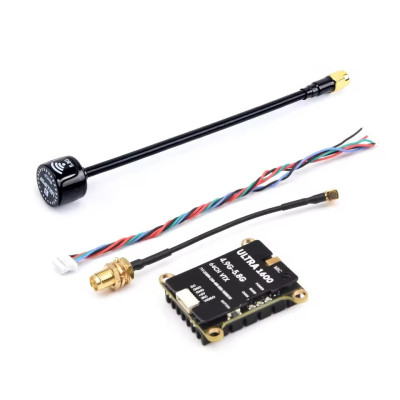

Prima di qualsiasi alimentazione, collegate l'antenna al VTX tramite il cavo MMCX - SMA, perché l'accensione senza antenna può danneggiare il VTX. Il cavo incluso nella confezione non è un'antenna, quindi montate sul connettore SMA un'antenna da 5.8 GHz, ad esempio un'antenna RHCP. La fotocamera si alimenta dal pin +5V del VTX, quindi non ha bisogno di un'altra sorgente. Verificate ogni filo del cablaggio a 6 pin in base alle diciture sulla scheda, perché i colori dei fili possono differire. Sulla fotocamera Caddx Ratel 2, il filo rosso è VCC, il nero è GND e il giallo è VIDEO, mentre il filo OSD non si utilizza.

Pulsanti, regolazioni e indicatori:

Cambio del canale: premete brevemente il pulsante. Ogni pressione passa al canale successivo della banda attuale, da 1 a 8, e il LED blu Chan indica il canale scelto.

Cambio della banda: tenete premuto il pulsante per circa 2 secondi e rilasciatelo. La banda passa alla successiva nell'ordine A, B, E, F, R, e il LED verde Band indica la banda scelta.

Cambio della potenza: tenete premuto il pulsante per circa 5 secondi e rilasciatelo. La potenza passa al livello successivo nell'ordine 25, 200, 400, 800, 1600 mW, e il LED rosso Power indica il livello scelto.

Sblocco dei canali: tenete premuto il pulsante per più di 10 secondi. In questo modo si attivano i canali che di default non trasmettono, ad esempio 5705, 5685 e 5665 MHz. Utilizzateli solo dove la legislazione locale lo consente.

Dopo ogni regolazione verificate il risultato sugli occhiali, dove l'immagine della fotocamera deve apparire nitida sulla frequenza scelta.

Configurazione:

L'accensione si effettua con l'antenna collegata. Alla prima accensione il VTX trasmette su 5733 MHz (B1) a 1.6 W. Per le prove sul banco, portate innanzitutto la potenza a 25 mW e solo dopo regolate il resto.

Passo 1: dopo l'accensione, passate alla potenza minima di 25 mW tenendo premuto il pulsante per 5 secondi e ripetendo finché il LED rosso non indica il livello di 25 mW.

Passo 2: scegliete la banda con pressioni di 2 secondi, finché il LED verde non indica la banda desiderata.

Passo 3: scegliete il canale con pressioni brevi, finché il LED blu non indica il canale desiderato.

Passo 4: regolate gli occhiali sulla stessa frequenza, con l'aiuto della tabella delle frequenze, e verificate l'immagine. Dopo un riavvio del VTX, controllate di nuovo i LED e l'immagine, per vedere quali valori ha mantenuto.

Esempio di utilizzo:

Lo scopo dell'esempio è un drone freestyle con batteria 3S, fotocamera Caddx Ratel 2 e occhiali FPV analogici sintonizzati su Fatshark F4 (5800 MHz).

Montate il VTX sul telaio con quattro viti M3 a 30.5 x 30.5 mm. Collegate la fotocamera ai pin +5V, GND e Video, poi la batteria a DCIN e al secondo GND, con l'antenna da 5.8 GHz già montata sul cavo MMCX - SMA.

Alimentate il VTX, portate la potenza a 25 mW per le prove sul banco, quindi scegliete la banda F con pressioni di 2 secondi e il canale 4 con pressioni brevi. Sintonizzate gli occhiali su 5800 MHz e verificate l'immagine della fotocamera.

Prima del volo, portate la potenza a 800 mW o 1600 mW con pressioni di 5 secondi, senza lasciare il drone sul banco con potenza alta. In volo il flusso d'aria raffredda la scheda e l'immagine deve restare stabile.

Problemi frequenti:

Non appare alcuna immagine negli occhiali. La causa più probabile è una frequenza diversa tra VTX e occhiali. Verificate banda e canale sui LED del VTX e sugli occhiali, poi controllate il collegamento del filo Video e dell'antenna.

L'immagine è piena di disturbi o si perde rapidamente. La causa può essere un'antenna collegata male, con polarizzazione diversa da quella degli occhiali, oppure montata vicino a cavi e motori. Verificate i connettori MMCX e SMA e allontanate l'antenna dalle fonti di disturbo.

La fotocamera non si accende. Verificate i fili +5V e GND della fotocamera, la polarità e il fatto che la batteria sia collegata a DCIN e al secondo GND, con una tensione tra 7 e 26 V.

Il VTX si scalda molto sul banco. La causa è la potenza alta senza flusso d'aria. Riducete la potenza a 25 mW e usate 1600 mW solo in volo o con una ventola.

Un canale desiderato non trasmette. Alcuni canali sono disattivati di default. Tenete premuto il pulsante per più di 10 secondi per sbloccarli, se la legislazione locale lo consente.

La regolazione dall'OSD non funziona. In questo montaggio il pin IRC è non collegato. Collegate IRC a un TX libero del controller di volo e configurate il protocollo IRC con la tabella delle frequenze del VTX.

Limitazioni e consigli:

Il VTX trasmette solo video analogico a 5.8 GHz e richiede occhiali o un ricevitore analogico. L'uscita a 5 V supporta un massimo di 1 A, quindi non collegate ad essa consumatori grandi oltre alla fotocamera. Con 6S una batteria a carica completa ha 25.2 V, vicino al limite di 26 V dell'ingresso, quindi alimentate con attenzione.

Non alimentate mai il VTX senza antenna collegata. Con potenze elevate usate un'antenna adatta e assicurate il raffreddamento. Rispettate la legislazione locale sulle frequenze e sulla potenza di emissione.

Nel prossimo progetto potete collegare il pin IRC al controller di volo per cambiare il canale e la potenza dal menu OSD, senza toccare più il pulsante sulla scheda.
