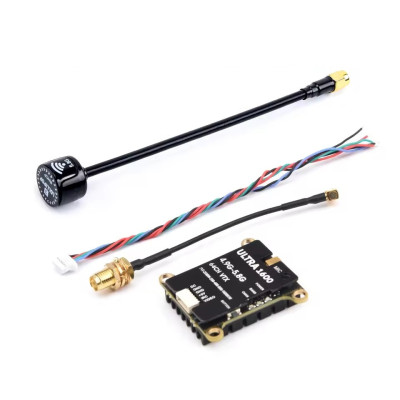

VTX JHEMCU RuiBet Tran-3016W, 5.8G 40CH, 1.6W, integriertes Mikrofon, 7-26V

Das Tutorial verwendet den VTX JHEMCU RuiBet Tran-3016W als eigenständiges Modul, ohne Entwicklungsboard und ohne Programm: Nachdem er Strom von einem LiPo-Akku und ein Videosignal von einer Kamera erhält, sendet er das Bild auf 5.8 GHz an die FPV-Brille. Die Einstellung erfolgt über den Taster und die drei LEDs auf der Platine.

Sie verwenden ihn in FPV-Drohnen, Flugzeugen und anderen Modellen, die ein analoges Echtzeitbild benötigen, mit einstellbarer Leistung zwischen 25 und 1600 mW. In diesem Tutorial schließen wir ihn an eine analoge Kamera Caddx Ratel 2, eine 5.8-GHz-Antenne und einen 3S-Akku mit 11.1 V an, ohne OSD vom Flugcontroller.

So funktioniert es:

Die Kamera sendet das analoge Composite-Videosignal über den Pin Video. Der VTX moduliert es in der Frequenz auf einen Träger von 5.8 GHz und sendet es über die Antenne. Die Brille hat einen Empfänger, der auf dieselbe Frequenz eingestellt ist, demoduliert das Signal und zeigt das Bild an. Wenn sich die Frequenzen unterscheiden, erscheint kein Bild oder das Bild ist stark verrauscht.

Die Frequenz hängt von Band und Kanal ab. Im Raceband-Band sind die Kanäle um 37 MHz voneinander entfernt, daher beträgt die Frequenz des Kanals n 5658 + 37 x (n - 1) MHz. Zum Beispiel R4 = 5658 + 37 x 3 = 5769 MHz. Im Fatshark-Band beträgt der Abstand 20 MHz, daher ist F4 = 5740 + 20 x 3 = 5800 MHz. Der Standardwert 5733 MHz ist Kanal 1 im Band B.

Die Leistung wird in mW oder in dBm angegeben, nach der Formel dBm = 10 x log10(P in mW). Die Leistungsstufen der Platine entsprechen ungefähr 14 dBm für 25 mW, 23 dBm für 200 mW, 26 dBm für 400 mW, 29 dBm für 800 mW und 32 dBm für 1600 mW. Jede Verdopplung der Leistung bedeutet 3 dB mehr, und ein Teil der elektrischen Energie wird in Wärme umgewandelt, deshalb wird die Platine bei 1600 mW deutlich wärmer.

Die Versorgung erfolgt über den Pin DCIN mit 7 - 26 V, und die Platine liefert einen Ausgang von 5 V mit maximal 1 A am Pin +5V, über den die Kamera versorgt wird. Ein 3S-Akku hat nominal 11.1 V und vollgeladen 12.6 V, liegt also im zulässigen Bereich.

Anschluss:

Schließen Sie vor jeder Stromzufuhr die Antenne über das Kabel MMCX - SMA an den VTX an, denn das Einschalten ohne Antenne kann den VTX zerstören. Das Kabel aus dem Lieferumfang ist keine Antenne, daher montieren Sie am SMA-Anschluss eine 5.8-GHz-Antenne, zum Beispiel eine RHCP-Antenne. Die Kamera wird über den Pin +5V des VTX versorgt, benötigt also keine eigene Quelle. Überprüfen Sie jede Ader des 6-poligen Kabelbaums anhand der Beschriftung auf der Platine, denn die Farben der Adern können abweichen. Bei der Kamera Caddx Ratel 2 ist das rote Kabel VCC, das schwarze GND und das gelbe VIDEO, das OSD-Kabel wird nicht verwendet.

Taster, Einstellungen und Anzeigen:

Kanalwechsel: Drücken Sie den Taster kurz. Jeder Druck schaltet auf den nächsten Kanal des aktuellen Bandes von 1 bis 8 weiter, und die blaue LED Chan zeigt den gewählten Kanal an.

Bandwechsel: Halten Sie den Taster etwa 2 Sekunden gedrückt und lassen Sie ihn los. Das Band wechselt in der Reihenfolge A, B, E, F, R zum nächsten, und die grüne LED Band zeigt das gewählte Band an.

Leistungswechsel: Halten Sie den Taster etwa 5 Sekunden gedrückt und lassen Sie ihn los. Die Leistung wechselt in der Reihenfolge 25, 200, 400, 800, 1600 mW zur nächsten Stufe, und die rote LED Power zeigt die gewählte Stufe an.

Entsperren der Kanäle: Halten Sie den Taster länger als 10 Sekunden gedrückt. Dadurch werden Kanäle aktiviert, die standardmäßig nicht senden, zum Beispiel 5705, 5685 und 5665 MHz. Verwenden Sie diese nur dort, wo es die lokalen Vorschriften erlauben.

Überprüfen Sie nach jeder Einstellung das Ergebnis in der Brille, wo das Kamerabild auf der gewählten Frequenz klar erscheinen muss.

Konfiguration:

Das Einschalten erfolgt mit angeschlossener Antenne. Beim ersten Einschalten sendet der VTX auf 5733 MHz (B1) mit 1.6 W. Für den Betrieb auf dem Werkstatttisch stellen Sie zuerst die Leistung auf 25 mW und erst danach die übrigen Einstellungen ein.

Schritt 1: Schalten Sie das Gerät ein und stellen Sie die minimale Leistung von 25 mW ein, indem Sie den Taster 5 Sekunden gedrückt halten und den Vorgang wiederholen, bis die rote LED die Stufe 25 mW anzeigt.

Schritt 2: Wählen Sie das Band mit Drücken von 2 Sekunden, bis die grüne LED das gewünschte Band anzeigt.

Schritt 3: Wählen Sie den Kanal mit kurzen Drücken, bis die blaue LED den gewünschten Kanal anzeigt.

Schritt 4: Stellen Sie die Brille mithilfe der Frequenztabelle auf dieselbe Frequenz ein und überprüfen Sie das Bild. Überprüfen Sie nach einem Neustart des VTX die LEDs und das Bild noch einmal, um zu sehen, welche Werte er gespeichert hat.

Anwendungsbeispiel:

Ziel des Beispiels ist eine Freestyle-Drohne mit 3S-Akku, Kamera Caddx Ratel 2 und analoger FPV-Brille, eingestellt auf Fatshark F4 (5800 MHz).

Montieren Sie den VTX mit vier Schrauben M3 im Abstand von 30.5 x 30.5 mm am Rahmen. Schließen Sie die Kamera an die Pins +5V, GND und Video an, dann den Akku an DCIN und an den zweiten GND, wobei die 5.8-GHz-Antenne bereits am Kabel MMCX - SMA montiert ist.

Schalten Sie den VTX ein, stellen Sie die Leistung für Tests auf dem Werkstatttisch auf 25 mW, wählen Sie dann das Band F mit Drücken von 2 Sekunden und den Kanal 4 mit kurzen Drücken. Stellen Sie die Brille auf 5800 MHz ein und überprüfen Sie das Kamerabild.

Erhöhen Sie vor dem Flug die Leistung mit Drücken von 5 Sekunden auf 800 mW oder 1600 mW, und lassen Sie die Drohne nicht mit hoher Leistung auf dem Werkstatttisch stehen. Im Flug kühlt der Luftstrom die Platine, und das Bild muss stabil bleiben.

Häufige Probleme:

In der Brille erscheint kein Bild. Die wahrscheinlichste Ursache ist eine unterschiedliche Frequenz zwischen VTX und Brille. Überprüfen Sie Band und Kanal an den LEDs des VTX und an der Brille, dann prüfen Sie die Verbindung der Ader Video und die Antenne.

Das Bild ist stark verrauscht oder bricht schnell ab. Die Ursache kann eine locker angeschlossene Antenne sein, eine andere Polarisation als die der Brille oder eine Montage nahe an Kabeln und Motoren. Überprüfen Sie die Anschlüsse MMCX und SMA und entfernen Sie die Antenne von Störquellen.

Die Kamera startet nicht. Überprüfen Sie die Adern +5V und GND der Kamera, die Polarität und ob der Akku an DCIN und an den zweiten GND angeschlossen ist, mit einer Spannung zwischen 7 und 26 V.

Der VTX wird auf dem Werkstatttisch sehr heiß. Die Ursache ist hohe Leistung ohne Luftstrom. Reduzieren Sie die Leistung auf 25 mW und verwenden Sie 1600 mW nur im Flug oder mit einem Lüfter.

Ein gewünschter Kanal sendet nicht. Einige Kanäle sind standardmäßig deaktiviert. Halten Sie den Taster länger als 10 Sekunden gedrückt, um sie zu entsperren, sofern es die lokalen Vorschriften erlauben.

Die Einstellung über das OSD funktioniert nicht. In diesem Aufbau ist der Pin IRC nicht angeschlossen. Schließen Sie IRC an einen freien TX des Flugcontrollers an und konfigurieren Sie das IRC-Protokoll anhand der Frequenztabelle des VTX.

Einschränkungen und Tipps:

Der VTX überträgt nur analoges Video auf 5.8 GHz und benötigt eine Brille oder einen analogen Empfänger. Der 5-V-Ausgang liefert maximal 1 A, daher schließen Sie daran keine großen Verbraucher außer der Kamera an. Bei 6S beträgt ein vollgeladener Akku 25.2 V, nahe der Grenze von 26 V am Eingang, daher arbeiten Sie mit der Stromversorgung sorgfältig.

Schalten Sie den VTX niemals ohne angeschlossene Antenne ein. Verwenden Sie bei hoher Leistung eine passende Antenne und sorgen Sie für Kühlung. Beachten Sie die lokalen Vorschriften zu Frequenzen und Sendeleistung.

Im nächsten Projekt können Sie den Pin IRC an den Flugcontroller anschließen, um Kanal und Leistung über das OSD-Menü zu ändern, ohne den Taster auf der Platine zu betätigen.
