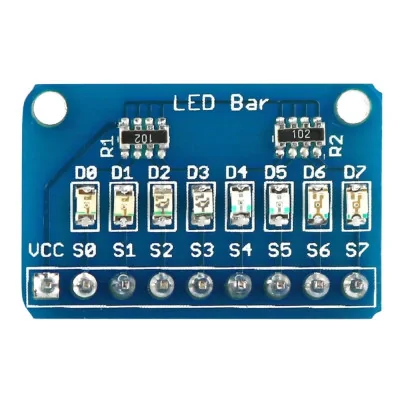

LED-Leistenmodul, gemeinsame Kathode, 8 LEDs, 3–5 V
Die 8-LED-Leiste mit gemeinsamer Kathode eignet sich ideal zur visuellen Anzeige und zum schnellen Testen digitaler Ausgänge auf Arduino-Boards und ähnlichen Boards. Sie ermöglicht die individuelle Ansteuerung von Kanälen durch Aktivierung mit LOW. Dank integrierter Widerstände arbeitet sie direkt mit 3–5 V, zeichnet sich durch geringen Stromverbrauch aus und verfügt über verschiedenfarbige LEDs zur einfachen Signalidentifizierung beim Debuggen, als Statusanzeige und für DIY-Projekte.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
LED-Leistenmodul mit 8 gemeinsamen Kathoden-LEDs und integrierten Widerständen, kompatibel mit Arduino und anderen Entwicklungsboards, entwickelt für die visuelle Anzeige und das schnelle Testen digitaler Ausgänge.
Das Modul ermöglicht die individuelle Ansteuerung jeder einzelnen LED über ein Logiksignal, den Betrieb auf aktivem Low-Pegel, die direkte Verwendung bei 3 und 5 V ohne externe Widerstände, einen geringen Stromverbrauch und die einfache Identifizierung der Kanäle durch LEDs in verschiedenen Farben.
Dank der integrierten Widerstände kann das Modul direkt an die digitalen Ausgänge des Entwicklungsboards angeschlossen werden, wodurch es sich ideal für Debugging, Statusanzeigen, Mikrocontroller-Experimente und DIY-Balkendiagrammprojekte eignet.
Spezifikationen:
Versorgungsspannung: 3–5,5 V DC
Anzahl der LEDs: 8
LED-Typ: gemeinsame Kathode
Strombegrenzungswiderstände: integriert
Maximalstrom: < 24 mA
Aktivitätsniveau: NIEDRIG
Abmessungen: 23 x 15 mm
LED-Farbe:
| LED-Kanal | LED-Farbe |
|---|---|
| D0 | Gelbgrün |
| D1 | Gelbgrün |
| D2 | Blau |
| D3 | Blau |
| D4 | Gelb |
| D5 | Gelb |
| 6 | Rot |
| D7 | Rot |
Verwenden:
Versorgen Sie das Modul mit einer Spannung zwischen 3 und 5 V DC. Verbinden Sie die LED-Pins mit den digitalen Ausgängen des Entwicklungsboards. Dank der gemeinsamen Kathodenschaltung und der integrierten Widerstände leuchtet jede LED, sobald der entsprechende Pin auf LOW-Pegel gesetzt wird – ohne dass externe Bauteile benötigt werden.
Gemeinsame Kathodenverbindung:
