Modul GNSS G10A-F30, cu UBX-M10050-KB, L1 multi-constelatie, UART TTL, 25Hz, 1PPS, SBAS

Solutie GNSS L1 multi-constelatie pentru integrare rapida pe UART TTL, ofera pozitionare stabila in aplicatii mobile si industriale. Suporta GPS, GLONASS, Galileo, BeiDou, QZSS si SBAS pentru fix mai rapid in zone dificile, permite actualizare pana la 25 Hz pentru urmarire dinamica, include iesire 1PPS pentru sincronizare precisa si salveaza setarile in Flash.

149,68 RON Cu TVA

123,70 RON Fara TVA

Nu exista recenzii

1-2 zile

Expediere estimata: joi 27 august

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modulul GNSS G10A-F30 cu cip UBX-M10050-KB este o solutie eficienta pentru receptie multi constelatie pe banda L1, potrivita pentru proiecte unde este nevoie de pozitionare stabila si integrare rapida pe UART.

Suporta GPS, GLONASS, Galileo si BeiDou, alaturi de QZSS si corectii SBAS precum WAAS, EGNOS, MSAS si GAGAN, ceea ce ajuta la obtinerea unui fix mai rapid si mai sigur in zone cu semnal dificil.

Tehnologia UBX Super-S ofera sensibilitate RF ridicata si imbunatateste acuratetea in miscare, inclusiv atunci cand sunt folosite antene mai mici sau cand vizibilitatea catre sateliti este limitata.

Modulul are memorie Flash incorporata pentru salvarea setarilor, se poate personaliza iesirea NMEA si pastreaza configuratia dupa oprirea alimentarii. Pentru aplicatii dinamice, se poate activa modul de performanta pentru rate de actualizare ridicate, pana la 25 Hz, util in drone, robotica, telemetrie sau trackere cu actualizare rapida.

Include semnal 1PPS pentru sincronizare de timp si LED-uri de stare pentru diagnostic rapid la instalare.

Specificatii:

Tensiune de operare: 3.3-5 VDC

Chipset: UBX M10 GNSS Engine (UBX-M10050-KB)

Interfata: UART TTL (4800 - 921600 baud)

Constelatii suportate: GPS / QZSS L1C/A (1575,42 MHz), GLONASS L1OF (1602 MHz + k*562,5 kHz, k = -7, ... , 5, 6), BeiDou B1I (1561,098 MHz) B1C (1575,42 MHz), Galileo E1-B/C (1575,42 MHz), SBAS WAAS EGNOS MSAS GAGAN

Acuratete pozitie (CEP): 1,5 m

Acuratete viteza: 0,05 m/s

Acuratete directie dinamica: 0,3 grade

Precizie semnal 1PPS: 30 ns RMS / 60 ns 99%

Frecventa semnal 1PPS: 0,25 Hz pana la 10 MHz (implicit 1 Hz)

Rata maxima actualizare navigatie: 1-18 HZ in modul normal si 1 - 25 HZ in modul de performanta

Timp de pornire (TTFF): 23s la rece, 1s la cald

Sensitivitate urmarire si navigatie: -167 dBm

Sensitivitate re-achizitie: -160 dBm

Sensitivitate pornire la rece: -148 dBm

Sensitivitate pornire la cald: -159 dBm

Protocoale suportate: UBX (intrare/iesire, binar), NMEA 0183 versiunile 2.1/2.3/4.0/4.10/4.11 (intrare/iesire, ASCII)

Dinamica maxima: < 4 g

Altitudine maxima: < 80.000 m

Viteza maxima: pana la 500 m/s

Dimensiuni: 28 x 28 x 8 mm

Greutate: 12,5 g

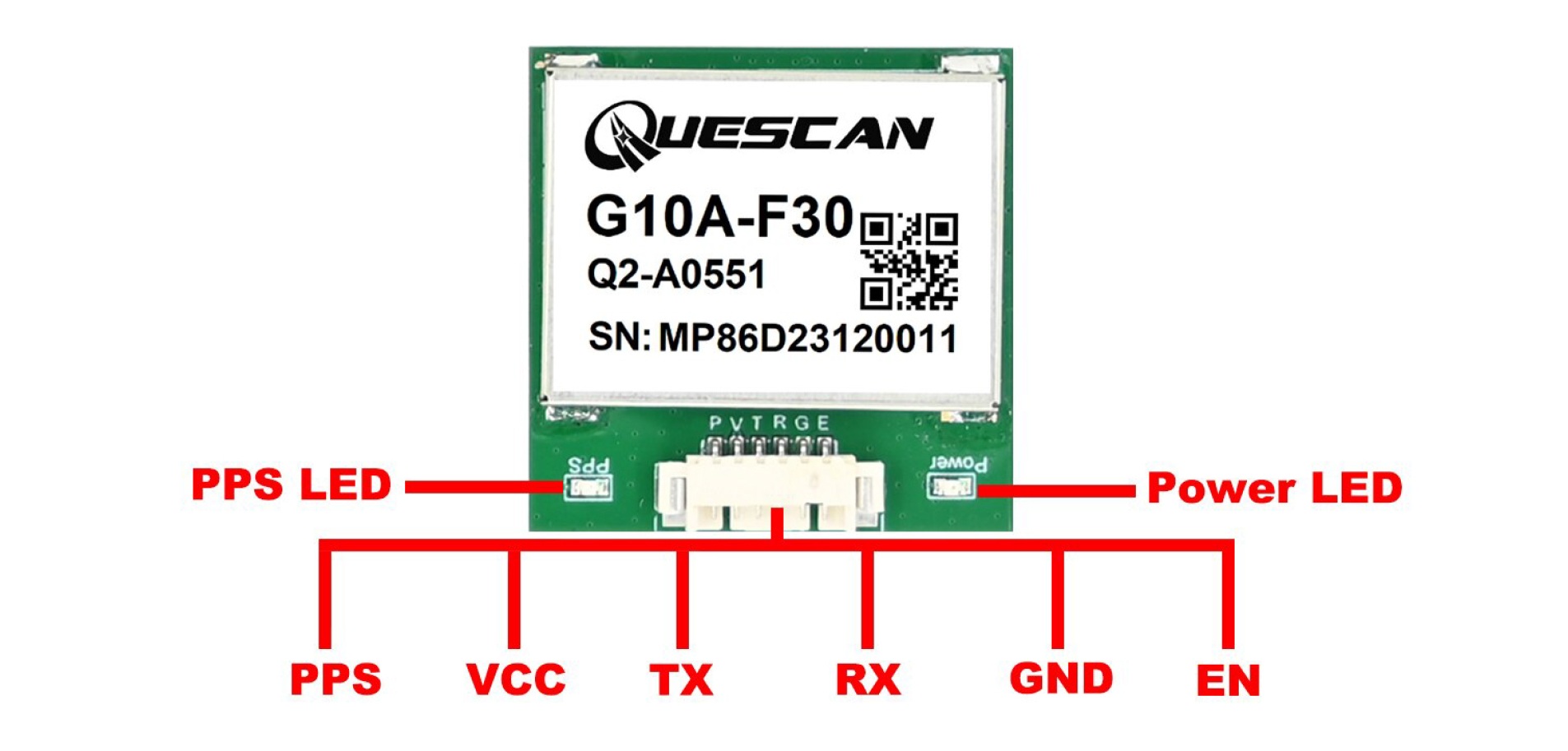

Layout modul:

Numar pin	Nume pin	Descriere Pin
1 (P)	1PPS	Semnal de impuls de timp
2 (V)	VCC	Alimentare 3.3–5.0 VDC
3 (T)	TX	Transmitere date
4 (R)	RX	Receptionare date
5 (G)	GND	Masa
6 (E)	EN	Activare alimentare, implicit neconectat, la nivel ridicat modulul functioneaza, la nivel scazut intra in modul sleep

Definitie LED-uri:

Nume	Culoare	Stare
Power LED	Rosu	Permanent aprins dupa alimentarea modulului
PPS LED	Verde	Clipeste o data la pornire, clipeste la 1 Hz dupa obtinerea fixarii 3D

Utilizare:

La prima pornire, modulul este configurat din fabrica pentru receptia GPS + Galileo + GLONASS + BeiDou + QZSS + SBAS, cu o rata de actualizare de 1 Hz si baud rate de 38400. Pentru a modifica setarile, utilizati protocoalele UBX sau NMEA prin interfata UART. Pentru aplicatii care necesita o rata de actualizare mai mare, activati modul de performanta pentru a atinge pana la 25 Hz. Modulul permite personalizarea mesajelor NMEA de iesire, din fabrica sunt activate GGA, GLL, GSA, GSV, RMC, VTG si TXT. Configurarile pot fi salvate in memoria flash pentru a persista dupa repornire.

Mesaj NMEA	Descriere	Activat (Default)
$Talker ID+GGA	Timp, pozitie si date legate de fixare	Da
$Talker ID+GLL	Date de pozitie: fixare pozitie, timpul fixarii si status	Da
$Talker ID+GSA	DOP GNSS si sateliti activi	Da
$Talker ID+GSV	Numarul de sateliti vizibili, PRN, elevatie, azimut si SNR	Da
$Talker ID+RMC	Pozitie, viteza si timp	Da
$Talker ID+VTG	Cursul si viteza relativa la sol	Da
ZDA, GNS, DTM, GBS, GST, GRS, etc.	Diverse mesaje suplimentare	Nu
