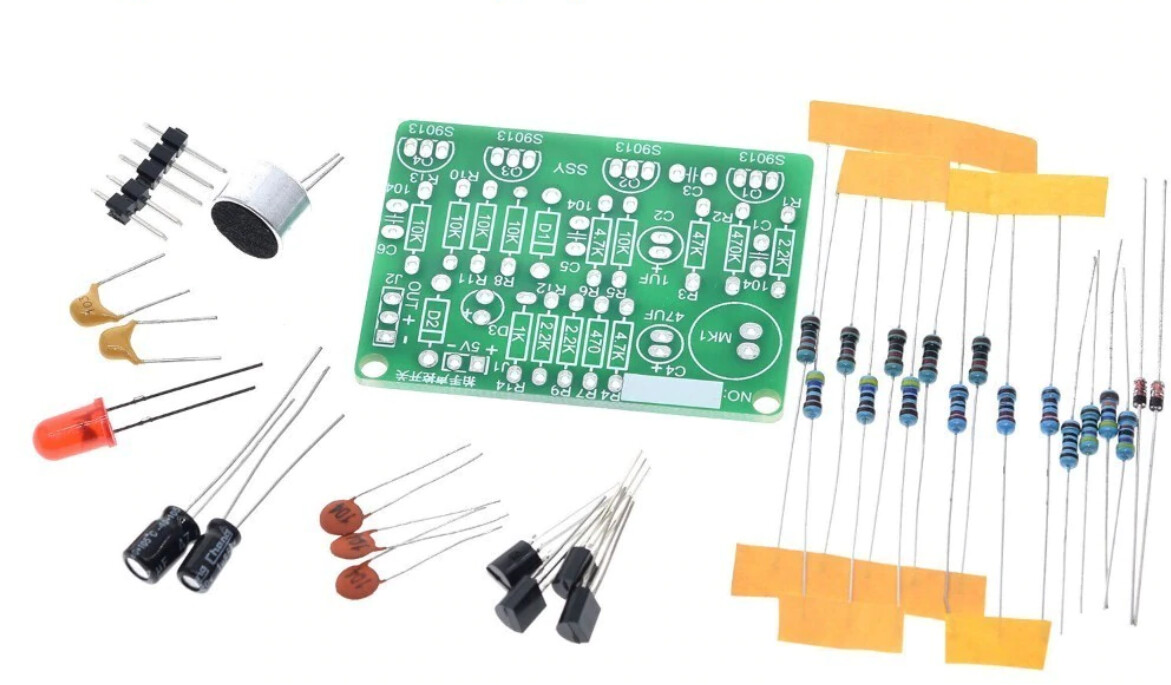

Kit intrerupator cu comanda acustica, clap switch, 5V, ICSK050A

Modulul intrerupator cu comanda acustica este un circuit compact care transforma bataia din palme intr-o comanda electrica, functionand ca un intrerupator bistabil: la prima detectie a sunetului iesirea trece in stare HIGH si furnizeaza un semnal de 5V, iar la urmatoarea detectie revine in stare LOW. Placa integreaza un microfon electret, un amplificator audio in doua etaje realizat cu tranzistoarele Q1 si Q2, un circuit basculant bistabil construit cu Q3 si Q4, precum si un LED indicator care semnalizeaza vizual starea curenta a iesirii. Grupul R1 si C1 limiteaza raspunsul in frecventa al circuitului, oferind sensibilitate maxima in jurul valorii de 3kHz, exact zona in care se incadreaza sunetul sec produs de bataia din palme, ceea ce reduce declansarile false provocate de zgomotul de fond sau de vorbire. Aceasta filtrare explica raspunsul prompt si constant al modulului la bataia din palme.

Alimentarea se face la 5VDC, iar consumul redus permite functionarea de la o sursa de retea stabilizata, de la portul USB sau direct de la pinul de 5V al unei placi de dezvoltare. Iesirea disponibila pe conectorul J2 poate comanda un modul releu de 5V, care la randul lui poate actiona practic orice tip de consumator: corpuri de iluminat, ventilatoare, pompe, electrovalve sau alte circuite independente. Aceeasi iesire poate fi citita ca intrare digitala de o placa Arduino Uno, Nano, Mega sau Pro Mini, permitand implementarea unor automatizari mai complexe, cu temporizari, contorizare a activarilor sau conditii suplimentare. Pentru placi care lucreaza la 3.3V, cum sunt ESP32, ESP8266, STM32 sau Raspberry Pi Pico, semnalul de 5V trebuie adaptat printr-un divizor rezistiv sau printr-un convertor de nivel logic, altfel exista riscul deteriorarii pinului de intrare.

Modulul este potrivit pentru comanda iluminatului fara atingere, pentru activarea unor dispozitive in ateliere sau in spatii unde mainile sunt ocupate, pentru proiecte de automatizare a locuintei, pentru machete si standuri de prezentare, precum si pentru aplicatii didactice in care se studiaza amplificarea audio si circuitele basculante bistabile.

Specificatii:

Tensiune alimentare: 5VDC

Tip iesire: bistabila, comutare la fiecare detectie

Nivel logic iesire: 5V in stare activa, LOW in stare inactiva

Senzor: microfon electret integrat

Frecventa de sensibilitate maxima: aproximativ 3kHz

Amplificare: doua etaje cu tranzistoare (Q1, Q2)

Element de memorare: circuit basculant bistabil (Q3, Q4)

Indicator: LED pe placa pentru starea iesirii

Conector iesire: J2

Sarcina recomandata: modul releu 5V sau intrare digitala de microcontroler

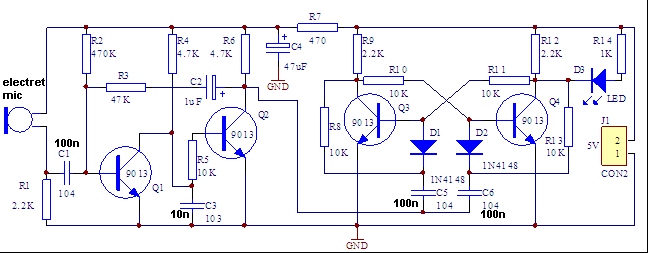

Schema electronica:

Pinout:

Instructiuni:

Conectati alimentarea de 5VDC la conectorul J1, respectand polaritatea marcata pe placa.

Verificati starea initiala dupa alimentare, LED-ul indicator fiind stins si iesirea in stare LOW.

Bateti o data din palme la o distanta de 1 pana la 3 metri de microfon si observati aprinderea LED-ului, moment in care iesirea trece in 5V.

Bateti din nou din palme pentru a readuce iesirea in stare LOW si a stinge LED-ul.

Pentru comanda unui consumator, conectati pinul OUT de pe J2 la intrarea IN a unui modul releu de 5V si legati masele celor doua module intre ele.

Pentru integrarea cu un microcontroler, conectati OUT la un pin digital de intrare si GND la masa placii, folosind adaptare de nivel la 3.3V acolo unde este cazul.

Amplasati modulul departe de surse permanente de zgomot, cum sunt ventilatoarele sau difuzoarele, pentru a evita comutarile nedorite.

Testati raspunsul in conditiile reale de montaj inainte de fixarea definitiva, deoarece acustica incaperii influenteaza distanta de detectie.

Atentionare: modulul se alimenteaza la 5VDC si nu se conecteaza niciodata direct la tensiunea de retea. Daca iesirea comanda un releu care comuta consumatori alimentati la 220VAC, intreaga parte de forta trebuie realizata de o persoana calificata, cu izolare corespunzatoare intre partea de comanda si partea de retea, iar interventiile se fac exclusiv cu alimentarea deconectata de la tablou. Contactul cu tensiunea de retea poate provoca electrocutare sau incendiu.
