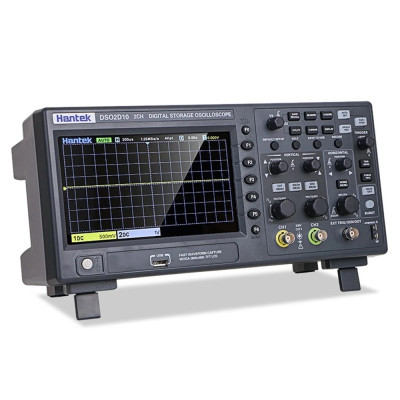

Oscilloscopio digitale DSO2D10, Hantek, 2 canali, 100 MHz
Oscilloscopio digitale a 2 canali, ideale per la misurazione e la diagnostica rapida dei segnali in progetti e servizi elettronici. Offre una larghezza di banda di 100 MHz e una frequenza di campionamento di 1 GSa/s per acquisizioni precise, uno schermo TFT a colori da 7 pollici per una visualizzazione chiara, funzioni di analisi FFT e decodifica del protocollo UART I2C SPI CAN LIN, oltre alla connessione USB al PC per il salvataggio e l'analisi.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
L'oscilloscopio digitale DSO2D10 di Hantek è uno strumento potente e preciso utilizzato nel campo dell'elettronica per misurare e analizzare i segnali elettrici. Con due canali di misura e un'ampia gamma di frequenze, l'oscilloscopio DSO2D10 offre la possibilità di visualizzare e analizzare segnali complessi in tempo reale. Ecco una descrizione dettagliata e le specifiche tecniche di questo prodotto:
Si tratta di uno strumento di misura avanzato progettato per soddisfare le esigenze di ingegneri e tecnici elettronici. Offre potenti funzioni e caratteristiche, come alta risoluzione, schermo a colori, capacità di archiviazione dei dati e analisi avanzata del segnale, facilitando misurazioni precise e in tempo reale dei segnali elettrici.
Installando il programma dedicato è possibile utilizzare l'oscilloscopio direttamente collegato al computer tramite il cavo USB in dotazione.
Specifiche:
Tensione di alimentazione: 220VAC, tramite il cavo incluso
Marca: Hantek
Modello: DSO2D10
Canali: 2, controllabili indipendentemente
Tempo di campionamento: 1GSa/S
Banda: 100 MHz
Profondità di memoria: 8M
Intervallo verticale: 2mV/div - 10V/div
Generatore d'onda: interno, integrato, 5 MHz
Tipi d'onda generati: arbitraria, continua, esponenziale, rumore, rampa, rettangolare, sinusoidale
Onda generata: 0,1 Hz...1 MHz (forma d'onda a rampa), 0,1 Hz...10 MHz (forma d'onda rettangolare), 0,1 Hz...25 MHz (forma d'onda sinusoidale), 1 µHz...25 MHz (forma d'onda arbitraria)
Risoluzione verticale: 12bit
Trigger: fronte, larghezza impulso, video, pendenza, straordinario, finestra, modello, intervallo, ritardo, UART, LIN, CAN, SPI, IIC
Decodifica e analisi del protocollo CAN: RS232/UART, I2C, SPI, CAN, LIN
Interfaccia USB: supportata, connessione al PC tramite applicazione via cavo
Accoppiamento di ingresso: AC, DC, GND
Tempo di accumulo: <3,5 ns
Frequenza massima dell'onda: 25 MHz
Analisi FFT: Hanning, Flattop, Rettangolare, Bartletta, Blackman, Hamming
Funzioni matematiche: addizione, sottrazione, divisione, moltiplicazione e FFT
Analisi del protocollo: I2C, SPI, RS232/UART, CAN, LIN
Supporto SCPI: sì
Schermo: LCD a colori, TF, 7 pollici
Dimensioni mm: 318 x 140 x 150 mm
Caratteristiche:
Canali di misurazione: DSO2D10 è dotato di due canali di misurazione indipendenti, che consentono il monitoraggio e l'analisi simultanei di due segnali diversi.
Larghezza di banda: l'oscilloscopio DSO2D10 funziona con una larghezza di banda di 100 MHz, offrendo flessibilità a seconda dei requisiti dell'applicazione.
Frequenza di campionamento: questo oscilloscopio ha una frequenza di campionamento massima di 1GSa/s, il che significa che può acquisire e visualizzare segnali complessi ad alta risoluzione.
Schermo: DSO2D10 è dotato di uno schermo a colori TFT ad alta risoluzione, che consente una visualizzazione chiara e dettagliata dei segnali misurati e di altre informazioni rilevanti.
Tempo di occultamento: l'oscilloscopio offre un tempo di occultamento regolabile, consentendo l'osservazione dei dettagli del segnale per periodi brevi o lunghi, a seconda delle esigenze.
Archiviazione e connettività: questo oscilloscopio dispone di una capacità interna di archiviazione dei dati, che consente il salvataggio e il successivo recupero dei dati misurati. È inoltre dotato di porte USB e LAN per la connettività e il trasferimento dati.
Analisi del segnale: il DSO2D10 offre funzioni avanzate di analisi del segnale come FFT (trasformata veloce di Fourier), funzioni matematiche e di automazione della misurazione, consentendo una valutazione del segnale più dettagliata.
L'oscilloscopio digitale DSO2D10 di Hantek è uno strumento potente e versatile progettato per soddisfare le esigenze di ingegneri e tecnici elettronici. Con due canali di misurazione, larghezze di banda di 100 MHz o 150 MHz e un'ampia gamma di caratteristiche e funzioni avanzate, questo oscilloscopio offre una piattaforma affidabile e precisa per l'analisi dei segnali elettrici.
Per maggiori informazioni consultare il manuale disponibile in inglese nella sezione Download.
Il software del computer e il driver possono essere scaricati QUI.
