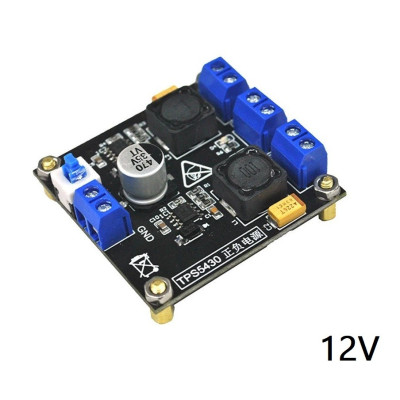

Modulo convertitore da CC a doppia tensione, TPS5430, da 3-24 V a 12 V
Convertitore DC-DC con TPS5430 per un'alimentazione doppia rapida e stabile, ideale per amplificatori operazionali, strumentazione e automazione. Funziona come step-down da 5,5-28 V e fornisce ±12 V con una corrente fino a 3 A sul ramo positivo, con elevata efficienza e frequenza di commutazione di 500 kHz. Include interruttore ON/OFF, LED di stato, protezione da sovracorrente e sovratemperatura e morsetti a vite per un facile collegamento.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modalità
il convertitore di tensione DC a doppia tensione (positivo e negativo), che utilizza il TPS5430 integrato, capace di una corrente massima di 3A e un'uscita di 5VDC. Questo modulo rappresenta una soluzione di alimentazione ad alta efficienza, destinata ad applicazioni che richiedono sorgenti di tensione stabilizzate, positive e negative. Questo modulo è ideale per alimentare amplificatori operazionali, convertitori di dati e varie apparecchiature nel campo dell'automazione industriale, illuminazione a LED, apparecchiature di controllo industriale, apparecchiature di comunicazione e strumentazione.
Il modulo supporta una tensione di ingresso compresa tra 5,5 e 28 V CC, con un'efficienza di conversione massima del 95%.
Questo modulo è un riduttore di tensione, pertanto la tensione di alimentazione deve essere superiore alla tensione di uscita (minimo 10%). La conversione della tensione viene ripristinata a 500kHz.
Il modulo integra protezione da sovracorrente e spegnimento automatico per surriscaldamento.
Va notato che la pressione di conversione della tensione negativa è inferiore alla pressione della tensione positiva e che l'efficienza di conversione nell'uso reale è in realtà intorno all'85%.
Questo modulo integra un pulsante ON/OFF e presenta un terminale a vite per l'alimentazione in ingresso e in uscita. L'uscita è disposta in modo pratico ed ordinato, avendo due terminali per la tensione positiva, due terminali per la tensione negativa e due terminali per GND.
La tensione di uscita può essere regolata modificando i resistori R1 e R2, secondo l'immagine seguente.
Specifiche:
Tensione in ingresso: CC 5,5 V - 28 V (idealmente inferiore a 21 V)
Tensione di uscita: ±5 VCC
Integrato: TPS5430
Tipo di modulo: alimentatore switching
Frequenza di commutazione: 500kHz
Corrente di uscita: 3 A (max), consigliata per un uso a lungo termine al di sotto di questo valore, 2,5 A (max) per pressione negativa
Differenza di tensione di ingresso/uscita: circa 1 V
Potenza in uscita: 15 W (5 V/3 A)
Consumo energetico statico: 16 mA
Rumore in uscita (ondulazione): 24 mV per +5 V, 56 mV per -5 V
Temperatura operativa: 0-70°C
Pin di interfaccia: terminali a vite, connettori 5.08-2P x 4
Dimensioni del modulo: 50 x 50 x 12 mm
Caratteristiche:
Alta efficienza: il tasso di conversione teorico ottimale può raggiungere il 95%, con un'efficienza misurata di circa l'88%.
Protezione: il modulo include funzioni di protezione da surriscaldamento e protezione da sovracorrente, ma non include protezione da inversione di polarità o fusibili del circuito.
Indicatore di alimentazione: il modulo è dotato di un indicatore LED che conferma la presenza della tensione di uscita appropriata.
Dissipazione termica: richiede attenzione alla dissipazione del calore, soprattutto a carichi elevati. Si consiglia di utilizzare alette di raffreddamento per mantenere la temperatura entro limiti di sicurezza.
Utilizzo:
Assicurarsi che la tensione di ingresso non superi 28 V e sia almeno 1 V superiore alla tensione di uscita desiderata per garantire un funzionamento stabile.
Collegare l'alimentazione ai terminali VCC e GND del modulo.
Collegare i dispositivi utilizzatori ai corrispondenti terminali di uscita, rispettando la polarità.
IMPORTANTE: in caso di utilizzo a lungo termine a capacità prossime alle massime, monitorare il modulo per eventuali segni di surriscaldamento e valutare la possibilità di migliorare le soluzioni di raffreddamento.
ATTENZIONE, l'uscita negativa produce molto calore! Si sconsiglia di utilizzare l'uscita negativa a lungo termine o comunque di monitorare attentamente il calore emesso dal modulo.
