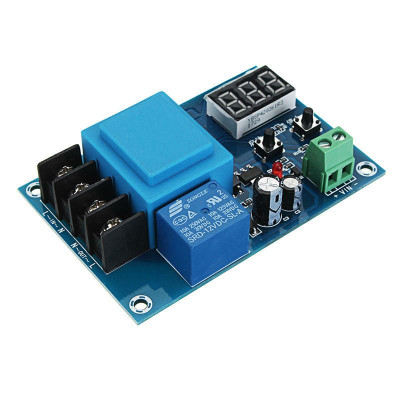

Modulo di carica della batteria XH-M602, 220 V CA, display, 0-99,9 V CC
Modulo per il mantenimento automatico della carica delle batterie, monitora la tensione e controlla tramite relè l'avvio e l'arresto del caricabatterie tra soglie preimpostate. Dispone di un display per una rapida visualizzazione e regolazione dello stato di AVVIO/ARRESTO, funziona a 220 V CA con alimentatore integrato, controlla batterie con tensione compresa tra 0 e 99,9 V CC, ed è adatto per UPS, impianti solari e applicazioni industriali.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo che assicura il mantenimento delle batterie cariche. Il modulo rileva il livello basso della batteria (impostato in precedenza) e comanda la ricarica tramite il relè integrato fino al livello desiderato. Il modulo può garantire la sicurezza di qualsiasi batteria tra 3 e 120VDC.
Attenzione: Il modulo stesso non carica. Si collega tra il caricabatterie utilizzato per la ricarica della batteria e la fonte di corrente AC. L'alimentazione del modulo avviene tramite tensione 220VAC (N e L IN)
Vedi immagine
Tensione di alimentazione: 220VAC
Tensione logica relè: 12VDC
Tensione controllabile: 0 - 99.9VDC
Dimensioni mm: 86 x 58 x 24mm
Istruzioni:
Si collega una batteria fino a 99.9V.
Si collega alla rete sulla Fase (L) e Neutro (N). Il modulo funziona trasformando la tensione AC in tensione DC da 12V, tramite il trasformatore integrato e un ponte raddrizzatore integrato.
Il modulo non può essere utilizzato come fonte di alimentazione (funziona solo insieme a una batteria), nel senso che esso apre e chiude il circuito dal caricabatterie alla batteria.
Si imposta la soglia di scarica (la tensione alla quale il modulo inizierà a caricare l'accumulatore).
Si imposta la soglia di carica (la tensione alla quale il modulo terminerà la carica della batteria).
Impostazione tensione di avvio: nello stato di visualizzazione della tensione della batteria, premendo il pulsante "START" verrà visualizzata la tensione di avvio. Premere per 3 secondi, il display lampeggerà. Usare i pulsanti START e STOP per impostare la tensione di avvio della carica.
Impostazione tensione di arresto: nello stato di visualizzazione della tensione della batteria, premendo il pulsante "STOP" verrà visualizzata la tensione di arresto della carica. Premere per 3 secondi, il display lampeggerà. Usare i pulsanti START e STOP per impostare la tensione di arresto della carica.
Reset: mentre il modulo è acceso, premere contemporaneamente START e STOP finché il display mostrerà "888". Il modulo sarà resettato alle impostazioni di fabbrica.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (8) - Moderation della recensione
Regulatorul de ancarcare, funcsioneaza.. doar ca are anumite dezavantaje faaa de modelul anterior V3 : la acest model, afiaajul este mai rapid ansa decuplarea se antampla cu antarziere. Reglajul, e putin ancurcat , deoarece, dupa apasarea butonului prag jos , acel buton devine + adica an loc sa scada tensiunea de prag jos, ea o mareste.. si invers.. ( aceste aspecte sunt relevante pentru mine, deoarece, le folosesc an cascada.. / 2- 3 module pe un redresor- robot pornire. Astfel an timp ce utilizatorul doreste sa porneasca matina, din curentul de ancarcare( ~5- 15A) , redresorul trebuie sa treaca pe curentul de pornire... ( 150-200A) apoi sa decupleze complet, imediat ce a pornit motorul..) Astfel, an cazul meu poate cauza o problema, ezitarea de aproximativ 2- 3 secunde, pe care o are acest modul. DAR PENTRU UN REDRESOR SIMPLU, E FOARTE OK!aaaa
Curentul de incarcare e maximul sursei a
Modul identic cu cel prezentat in imagine, util celor care au in proiect automatizarea ancarcarii bateriilor de acumulatori auto! Problema care o am cu toate modulele este faptul ca nici unul nu a venit cu o hartie in care este prezentat ca schema, date tehnice sau setari daca este cazul aaa cum se gaseste pe pagina de internet cu prezentarea produsului!
FF OK
E ok isi face treaba
