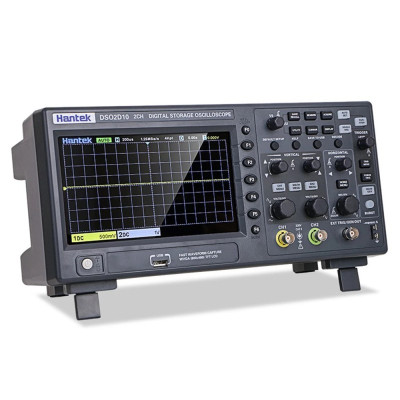

DSO2D10 digitális oszcilloszkóp, Hantek, 2 csatornás, 100MHz
2 csatornás digitális oszcilloszkóp, ideális gyors jelméréshez és diagnosztikához elektronikai projektekben és szervizelésben. 100 MHz-es sávszélességet és 1 GSa/s mintavételezést kínál a precíz mérésekhez, 7 hüvelykes TFT színes képernyőt a tiszta láthatóságért, FFT analízis funkciókat és UART I2C SPI CAN LIN protokoll dekódolást, valamint USB csatlakozást PC-hez a mentéshez és elemzéshez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A Hantek DSO2D10 digitális oszcilloszkópja egy nagy teljesítményű és precíz műszer, amelyet az elektronika területén használnak elektromos jelek mérésére és elemzésére. Két mérőcsatornájával és széles frekvenciatartományával a DSO2D10 oszcilloszkóp lehetővé teszi összetett jelek valós idejű megjelenítését és elemzését. Íme a termék részletes leírása és műszaki adatai:
Ez egy fejlett mérőeszköz, amelyet kifejezetten elektronikai mérnökök és technikusok igényeinek kielégítésére terveztek. Nagy teljesítményű funkciókat és tulajdonságokat kínál, mint például a nagy felbontás, a színes képernyő, az adattárolási kapacitás és a fejlett jelelemzés, amelyek lehetővé teszik az elektromos jelek pontos és valós idejű mérését.
A dedikált program telepítésével az oszcilloszkópot közvetlenül a számítógéphez csatlakoztathatja a mellékelt USB-kábellel.
Specifikációk:
Tápfeszültség: 220 V AC, a mellékelt kábelen keresztül
Márka: Hantek
Modell: DSO2D10
Csatornák: 2, függetlenül vezérelhető
Mintavételi idő: 1GSa/S
Sáv: 100MHz
Memória mélysége: 8M
Függőleges tartomány: 2mV/div - 10V/div
Hullámgenerátor: Belső, integrált, 5MHz
Generált hullámtípusok: tetszőleges, DC, exponenciális, zajos, rámpa, téglalap alakú, szinusz
Generált hullám: 0.1Hz...1MHz (rámpa hullámforma), 0.1Hz...10MHz (téglalap hullámforma), 0.1Hz...25MHz (szinusz hullámforma), 1 µHz...25 MHz (tetszőleges hullámforma)
Függőleges felbontás: 12 bit
Triggerelés: Él, Impulzusszélesség, Videó, Meredekség, Túlóra, Ablak, Minta, Intervallum, Késleltetés, UART, LIN, CAN, SPI, IIC
CAN protokoll dekódolás és elemzés: RS232/UART, I2C, SPI, CAN, LIN
USB interfész: Támogatott, kábeles alkalmazáson keresztül csatlakoztatható a számítógéphez
Bemeneti csatolás: AC, DC, GND
Felhalmozási idő: <3,5 ns
Maximális hullámfrekvencia: 25MHz
FFT analízis: Hanning, Flattop, Rectangular, Bartletta, Blackman, Hamming
Matematikai függvények: összeadás, kivonás, osztás, szorzás és FFT
Protokoll elemzés: I2C, SPI, RS232/UART, CAN, LIN
SCPI támogatás: Igen
Képernyő: színes LCD, TF, 7 hüvelyk
Méretek mm: 318 x 140 x 150 mm
Jellemzők:
Mérési csatornák: A DSO2D10 két független mérési csatornával van felszerelve, amely lehetővé teszi két különböző jel egyidejű monitorozását és elemzését.
Sávszélesség: A DSO2D10 oszcilloszkóp 100 MHz-es sávszélességgel működik, így rugalmasságot kínál az alkalmazás követelményeitől függően.
Mintavételi frekvencia: Ennek az oszcilloszkópnak a maximális mintavételi frekvencia 1 GSa/s, ami azt jelenti, hogy összetett jeleket is képes nagy felbontásban rögzíteni és megjeleníteni.
Képernyő: A DSO2D10 nagy felbontású TFT színes képernyővel van felszerelve, amely lehetővé teszi a mért jelek és egyéb releváns információk tiszta és részletes megjelenítését.
Elrejtési idő: Az oszcilloszkóp állítható elrejtési időt kínál, amely lehetővé teszi a jel részleteinek megfigyelését rövid vagy hosszú ideig, az igényektől függően.
Tárolás és csatlakoztathatóság: Ez az oszcilloszkóp belső adattároló kapacitással rendelkezik, amely lehetővé teszi a mért adatok mentését és későbbi visszaállítását. USB és LAN portokkal is rendelkezik a csatlakoztathatóság és az adatátvitel érdekében.
Jelelemzés: A DSO2D10 fejlett jelelemző funkciókat kínál, mint például az FFT (gyors Fourier-transzformáció), a matematikai és mérésautomatizálási funkciók, amelyek lehetővé teszik a részletesebb jelelemzést.
A Hantek DSO2D10 digitális oszcilloszkópja egy nagy teljesítményű és sokoldalú műszer, amelyet az elektronikai mérnökök és technikusok igényeinek kielégítésére terveztek. Két mérési csatornával, 100 MHz-es vagy 150 MHz-es sávszélességgel és számos fejlett funkcióval ez az oszcilloszkóp megbízható és pontos platformot kínál az elektromos jelek elemzéséhez.
További információkért tekintse meg az angol nyelvű kézikönyvet a Letöltések részben.
A számítógépes szoftver és az illesztőprogram ITT tölthető le.
