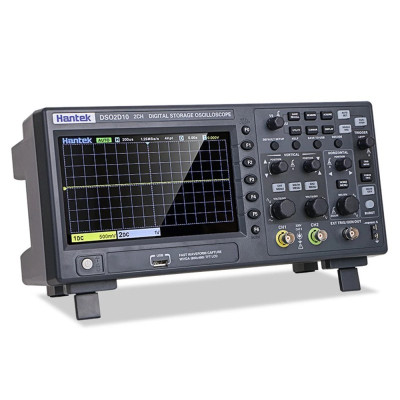

Digital-Oszilloskop DSO2D10, Hantek, 2 Kanäle, 100MHz
Digitales 2-Kanal-Oszilloskop, ideal für schnelle Signalmessung und Diagnose in Elektronikprojekten und im Service. Bietet 100 MHz Bandbreite und 1 GSa/s Abtastrate für präzise Messungen, ein 7-Zoll-TFT-Farbdisplay für optimale Lesbarkeit, FFT-Analysefunktionen und Dekodierung der Protokolle UART, I2C, SPI, CAN und LIN sowie USB-Anschluss zum PC für Speicherung und Analyse.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das digitale Oszilloskop DSO2D10 von Hantek ist ein leistungsstarkes und präzises Instrument, das im Bereich der Elektronik zur Messung und Analyse elektrischer Signale eingesetzt wird. Mit zwei Messkanälen und einem breiten Frequenzbereich bietet das Oszilloskop DSO2D10 die Möglichkeit, komplexe Signale in Echtzeit zu visualisieren und zu analysieren. Hier finden Sie eine detaillierte Beschreibung und technische Spezifikationen dieses Produkts:
Hierbei handelt es sich um ein fortschrittliches Messwerkzeug, das speziell auf die Bedürfnisse von Elektronikingenieuren und -technikern zugeschnitten ist. Es bietet leistungsstarke Funktionen und Merkmale wie hohe Auflösung, Farbbildschirm, Datenspeicherkapazität und erweiterte Signalanalyse und ermöglicht so präzise Messungen elektrischer Signale in Echtzeit.
Durch die Installation des speziellen Programms können Sie das Oszilloskop verwenden, das über das mitgelieferte USB-Kabel direkt an den Computer angeschlossen ist.
Spezifikationen:
Versorgungsspannung: 220VAC, über das mitgelieferte Kabel
Marke: Hantek
Modell: DSO2D10
Kanäle: 2, unabhängig steuerbar
Probenahmezeit: 1GSa/S
Band: 100 MHz
Speichertiefe: 8 MB
Vertikaler Bereich: 2 mV/div – 10 V/div
Wellengenerator: Intern, integriert, 5 MHz
Erzeugte Wellentypen: arbiträr, DC, exponentiell, Rauschen, Rampe, rechteckig, Sinus
Erzeugte Welle: 0,1 Hz...1 MHz (Rampenwellenform), 0,1 Hz...10 MHz (rechteckige Wellenform), 0,1 Hz...25 MHz (Sinuswellenform), 1 µHz...25 MHz (arbiträre Wellenform)
Vertikale Auflösung: 12 Bit
Trigger: Flanke, Impulsbreite, Video, Steigung, Überzeit, Fenster, Muster, Intervall, Verzögerung, UART, LIN, CAN, SPI, IIC
CAN-Protokolldekodierung und -Analyse: RS232/UART, I2C, SPI, CAN, LIN
USB-Schnittstelle: Unterstützt, Verbindung zum PC über Kabelanwendung
Eingangskopplung: AC, DC, GND
Akkumulationszeit: <3,5 ns
Maximale Wellenfrequenz: 25 MHz
FFT-Analyse: Hanning, Flattop, Rectangular, Bartletta, Blackman, Hamming
Mathematische Funktionen: Addition, Subtraktion, Division, Multiplikation und FFT
Protokollanalyse: I2C, SPI, RS232/UART, CAN, LIN
SCPI-Unterstützung: Ja
Bildschirm: Farb-LCD, TF, 7 Zoll
Abmessungen mm: 318 x 140 x 150 mm
Eigenschaften:
Messkanäle: DSO2D10 ist mit zwei unabhängigen Messkanälen ausgestattet, die die gleichzeitige Überwachung und Analyse zweier verschiedener Signale ermöglichen.
Bandbreite: Das DSO2D10-Oszilloskop arbeitet mit einer Bandbreite von 100 MHz und bietet so Flexibilität je nach Anwendungsanforderungen.
Abtastrate: Dieses Oszilloskop verfügt über eine maximale Abtastrate von 1GSa/s, was bedeutet, dass es komplexe Signale mit hoher Auflösung erfassen und anzeigen kann.
Bildschirm: DSO2D10 ist mit einem hochauflösenden TFT-Farbbildschirm ausgestattet, der eine klare und detaillierte Anzeige der gemessenen Signale und anderer relevanter Informationen ermöglicht.
Ausblendzeit: Das Oszilloskop bietet eine einstellbare Ausblendzeit, die je nach Bedarf die Beobachtung von Signaldetails für kurze oder lange Zeiträume ermöglicht.
Speicher und Konnektivität: Dieses Oszilloskop verfügt über eine interne Datenspeicherkapazität, die das Speichern und anschließende Wiederherstellen der gemessenen Daten ermöglicht. Es ist außerdem mit USB- und LAN-Anschlüssen für Konnektivität und Datenübertragung ausgestattet.
Signalanalyse: Das DSO2D10 bietet erweiterte Signalanalysefunktionen wie FFT (Fast Fourier Transform), Mathematik und Messautomatisierungsfunktionen, die eine detailliertere Signalauswertung ermöglichen.
Das digitale Oszilloskop DSO2D10 von Hantek ist ein leistungsstarkes und vielseitiges Instrument, das speziell auf die Bedürfnisse von Elektronikingenieuren und Technikern zugeschnitten ist. Mit zwei Messkanälen, 100-MHz- oder 150-MHz-Bandbreiten und einer Vielzahl erweiterter Merkmale und Funktionen bietet dieses Oszilloskop eine zuverlässige und genaue Plattform für die Analyse elektrischer Signale.
Weitere Informationen finden Sie im englischsprachigen Handbuch im Download-Bereich.
Die Computersoftware und der Treiber können HIER heruntergeladen werden.
