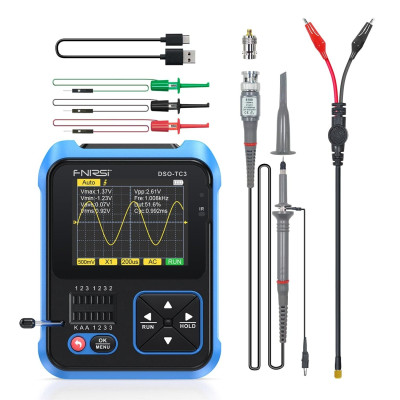

Oszilloskop, LCR und Signalgenerator, multifunktional, DSO-TC3
Das 3-in-1-Multifunktionsgerät für die schnelle Elektronikdiagnose vereint digitales Oszilloskop, LCR-Meter und Signalgenerator in einem tragbaren Gerät. Es verfügt über ein 2,4-Zoll-Farb-TFT-Display für optimale Lesbarkeit, einen wiederaufladbaren Lithium-Ionen-Akku für den mobilen Einsatz, automatische Bauteil- und Transistormessung und -identifizierung sowie verschiedene Signalformen für Test und Fehlersuche.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Multifunktionstester DSO-TC3 von FNIRSI, der die Funktionen eines digitalen Oszilloskops, eines elektronischen Komponententesters, eines Signalgenerators, eines Durchgangstesters, eines Spannungstesters, einer Temperatur- und Feuchtigkeitsmessung sowie einer Infrarotdekodierung vereint.
Es ist mit einem 2,4-Zoll-Farb-TFT-Bildschirm und einem wiederaufladbaren Akku ausgestattet und bietet hohe Mobilität und mehrere praktische Funktionen in einem einzigen Produkt, was sowohl für Amateure als auch für Profis ideal ist.
Das DSO-TC3-Modell ist eine verbesserte Version des DSO-TC2 und bietet dank bedeutender Verbesserungen, einschließlich erhöhter Abtastrate, Bandbreite und Eingangsspannungsbereich, sowie der Hinzufügung zusätzlicher Funktionen wie ESR-Tests eine genauere und stabilere Erkennung Kondensatoren und Erkennung von Transistoren.
Der Tester wird mit Testkabeln, USB-Kabel und BNC-Sonde P6100 geliefert.
KONDENSATOREN MÜSSEN VORHER ENTLADEN werden! Das Messen geladener Kondensatoren führt zur Beschädigung des Testers und zum Erlöschen der Garantie!
Spezifikationen:
Versorgungsspannung: USB 5VDC
3-in-1-Integration: Digitales Oszilloskop, elektronischer Komponententester, Signalgenerator
Bildschirm: 2,4 Zoll Farb-TFT
Batterie: Lithium wiederaufladbar
Komplexe Tests: Erkennung von NPN-, PNP-, FET-Transistoren, Dioden und integrierten Schaltkreisen
Erweiterte Funktionen: Wellenformgenerator (Sinus, Rechteck, Dreieck, Impuls)
Komponentenanalyse: Messungen für Widerstände, Kondensatoren, Induktivitäten und Batterien
Digitales Oszilloskop:
Abtastrate: 10MS/s
Bandbreite: 500 kHz
Prüfspannung: 400 V (maximal)
Vertikale Empfindlichkeit: 10 mV-10 V
Horizontale Zeitbasis: 1µs-10s
Triggermodi: Auto / Normal / Single
Signalgenerator:
Sinuswelle, rechteckig, dreieckig, Impuls: 1-100 kHz (Amplitude bis 3,3 V)
Gleichstromsignal: 0-3,3 V
Komponententester:
Transistoren: NPN, PNP, FET, IGBT, MOSFET, TRIAC
Kondensatoren: 25pF~100mF
Widerstände: 0,01 Ω ~ 50 MΩ
Induktoren: 10µH~1000µH
Batterietest: 0,1 ~ 4,5 V
Temperaturtests: DS18B20 (0–85 °C), DHT1 (0–60 °C, Luftfeuchtigkeit 5–95 %).
Infrarot-Dekodierung: NEC-Protokoll
Verwenden:
KONDENSATOREN MÜSSEN VORHER ENTLADEN werden! Das Messen geladener Kondensatoren führt zur Beschädigung des Testers und zum Erlöschen der Garantie!
