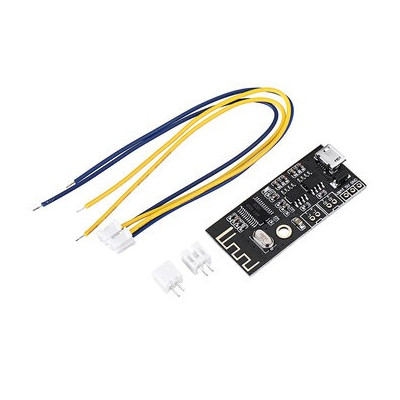

Bluetooth 4.2 BLE audio modul, sztereó, MH-M38, 2x5W

Ebben a bemutatóban önálló sztereó vevőként üzembe helyezzük az MH-M38 Bluetooth audiomodult. Nem használunk fejlesztőkártyát és semmilyen programot, mert a modulnak saját Bluetooth áramköre és saját erősítői vannak. USB adapterről tápláljuk, és két hangszórót csatlakoztatunk hozzá.

A modul otthon készített Bluetooth hangfalakhoz, műhely vagy lakókocsi hangosításához, valamint hagyományos hangszórókészlet vezeték nélküli lejátszásra alkalmas készletté alakításához alkalmas.

Működés:

A modul Bluetooth 4.2 áramköre csatlakozik a telefonhoz, és fogadja a hangfolyamot. Dekódolja (a támogatott formátumok a WAV, WMA, FLAC, APE és MP3), majd a sztereó jelet két erősítőnek küldi, csatornánként egynek. Minden erősítő közvetlenül egy hangszórót hajt meg, ezért a kimenetek két pólusúak, plusz és mínusz, és nincs közös audio földelési csatlakozásuk.

A maximális teljesítmény 4 ohmos hangszórókon 2 x 5 W. Ezen a teljesítményen, körülbelül 85 %-os hatásfokkal a modul a forrásból kb. 2 x 5 W / 0.85 = 11.8 W-ot vesz fel, azaz 11.8 W / 5 V = körülbelül 2.3 A-t. Emiatt a modul maximális árama 2 A, a tápegységnek pedig legalább 2 A-t kell tudnia szolgáltatni. Szokásos zenehallgatásnál az átlagos fogyasztás ennél jóval kisebb.

Hangjel nélkül a fogyasztás készenlétben 5.5 mA, Bluetooth-kapcsolattal 20 mA, deep sleep üzemmódban pedig 3 uA-re csökken. A 20 mA-es érték nem tartalmazza a lejátszás közben az erősítők által felvett áramot.

Csatlakoztatás:

Táplálja a modult 5 V-tal, legalább 2 A-es USB adapterről, rövid és vastag micro USB kábelen keresztül. Ne kapcsoljon 5 V-nál nagyobb feszültséget a micro USB csatlakozóra vagy az 5V padre. A modul nem használ logikai jeleket, ezért nincs szükség szintillesztőre, pull-up ellenállásokra vagy külön logikai tápra. A hangszórók 4 ohmosak és 5 W-osak. A csomagban lévő 2 tűs JST-PH aljzatokat az L és R padekre forrassza, majd dugja be a sárga és kék vezetékeket. A színek nem jelölik a polaritást, ezért mindkét hangszórónál a sárgát válassza a pluszhoz, a kéket a mínuszhoz, hogy fázisban maradjanak. Az 5V, GND és VBAT padek micro USB-s tápláláskor használatlanok maradnak.

Beállítás:

A modulon nincsenek gombok, potenciométerek, jumperek vagy kapcsolók, ezért a kártyán nincs mit állítani. Az egyetlen látható vezérlőelem a kék állapotjelző LED. A hangerőt csak a telefonról vagy a lejátszó alkalmazásból lehet szabályozni.

1. lépés: táplálja a modult micro USB-n keresztül, a kék LED pedig gyorsan villogni kezd.

2. lépés: nyissa meg a Bluetooth-t a telefonján, és keresse a MH-M38 nevű eszközt.

3. lépés: válassza ki a MH-M38-at, és várjon, amíg a LED folyamatosan világítani nem kezd.

4. lépés: indítsa el a lejátszást. A LED lassan villog, a hang pedig a két hangszórón szól. Állítsa be a hangerőt a telefonon.

A modulnak nincsenek mentendő beállításai. Áramkimaradás vagy a hatótávolságon kívülre kerülés után automatikusan újracsatlakozik az utoljára csatlakoztatott eszközhöz, ha annak Bluetooth-funkciója be van kapcsolva.

Használati példa:

Egy íróasztali sztereó hangfalat készítünk. Két, 4 ohmos, 5 W-os, 40 mm átmérőjű hangszórót és egy 5 V / 2 A-es USB adaptert használunk micro USB kábellel.

Forrassza a JST aljzatokat az L és R padekre, csatlakoztassa a bal hangszórót az L+ és L- pontokra, a jobbat pedig az R+ és R- pontokra, mindkettőnél a sárga a pluszhoz, a kék a mínuszhoz. Csatlakoztassa az adaptert a micro USB csatlakozóhoz. A LED gyorsan villog.

Csatlakoztassa a telefont a MH-M38-hoz, állítsa a telefon hangerejét körülbelül felére, és indítson el egy dalt. A LED lassan villog, a zene pedig sztereóban szól. Ezután fokozatosan növelje a hangerőt. Ha a hang torzul, vagy a modul a hangos részeknél újraindul, csökkentse a hangerőt, vagy térjen át erősebb tápegységre.

Gyakori problémák:

A telefon nem találja a modult, vagy nem tud csatlakozni hozzá. A gyakori ok az, hogy számítógép USB portjáról, adatkábelen keresztül táplálják, ilyenkor a modul USB hangkártyaként működik, a Bluetooth pedig nem érhető el. Használjon hálózati adaptert vagy adatvezetékek nélküli USB kábelt.

A modul újraindul, vagy a hang nagy hangerőnél megszakad. A tápegység nem tudja szolgáltatni a szükséges áramot, vagy a kábel túl hosszú és vékony. Használjon legalább 2 A-es adaptert, valamint rövid és vastag micro USB kábelt.

Zaj vagy búgás hallható a háttérben. Általában a hosszú vezetékekből vagy az interferenciás földelésből származik. Rövidítse le a kimeneti vezetékeket, használjon vastag vezetékeket, lehetőleg ónozottakat, és ha kapcsoló üzemű tápegységet használ, tegyen LC szűrőt a táplálásra.

Az egyik csatorna nem szól, vagy torzítva hallatszik. Ellenőrizze, hogy a két csatorna mínusz pólusai nincsenek-e összekötve, és hogy a kimenetek nincsenek-e párhuzamosan kapcsolva, illetve más erősítőhöz csatlakoztatva. Ezek a csatlakozások károsíthatják az erősítőket.

A Bluetooth-kapcsolat megszakad, vagy a hatótávolság kicsi. Az antennát befolyásolják a fémtárgyak és a közelben lévő rádiós adók. Távolítsa el a modult ezektől, és úgy szerelje fel, hogy az antenna szabad maradjon.

Korlátok és tanácsok:

A modulon nincsenek gombok, hangerő- vagy némító vezérlés, ezért a hangerőt csak a hangforrásból lehet szabályozni. A legfeljebb 20 m-es hatótávolság nyílt térben érvényes, beltérben vagy fémtárgyak közelében pedig csökken.

Az erősítők 4 ohmos, 5 W-os hangszórókhoz készültek, 5 V-on pedig 2 x 5 W teljesítményt nyújtanak. Ne csatlakoztassa a kimeneteket másik erősítőhöz. A VBAT pad 3.7 - 4.2 V-os lítiumakkumulátort fogad el, de a kártyán nincs töltőáramkör, ezért az akkumulátort külön kell tölteni.

A modullal sztereó Bluetooth hangfal, lakókocsis vagy csónakos hangrendszer, illetve műhelyi hangszórókészlet építhető. A kártya védelem nélküli, ezért szerelje tokba, és kerülje az alkatrészek megérintését.
