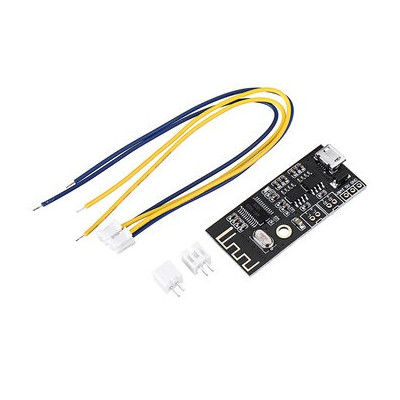

Modulo audio Bluetooth 4.2 BLE, stereo, MH-M38, 2x5W
Modul receptor audio Bluetooth 4.2 cu amplificator stereo integrat, pentru boxe wireless și sisteme audio realizate acasă. Oferă 2 x 5 W pe difuzoare de 4 ohmi, decodare WAV, WMA, FLAC, APE și MP3, rază de până la 20 m și consum redus. Se alimentează prin micro USB la 5 V, iar pachetul include firele pentru difuzoare.
Acquistando questo prodotto guadagni 0,75 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulul audio Bluetooth MH-M38 este un receptor stereo cu amplificator integrat, care primește muzica de la un telefon, o tabletă sau un laptop și o redă direct pe două difuzoare, fără alte plăci sau amplificatoare externe. Este potrivit pentru boxe Bluetooth realizate acasă, sisteme audio pentru rulote, bărci și ateliere, difuzoare mici cu redare wireless și modificarea unor echipamente audio vechi.
Modulul suportă Bluetooth 4.2 și redare stereo pe două canale, cu decodare WAV, WMA, FLAC, APE și MP3. Fiecare canal are propriul amplificator, iar puterea de ieșire este de 2 x 5 W pe difuzoare de 4 ohmi. Distanța de conectare ajunge la 20 m în spațiu deschis, iar consumul este redus: 5.5 mA în standby și 20 mA în funcționare, fără semnal audio. Modulul reține ultimul dispozitiv conectat și se reconectează automat.
Printre caracteristicile principale se numără antena Bluetooth imprimată pe placă, cristalul de 24.000 MHz, două ieșiri pentru difuzoare (L- / L+ și R- / R+), pad-urile de alimentare VBAT, 5V și GND, mufa micro USB cu dioda de protecție SS34 și un LED albastru de stare. Alimentarea se face la 5 V prin micro USB sau prin pad-ul 5V, iar pentru un curent suficient la volum mare este recomandată o sursă de 5 V / 2 A. Pachetul include două socluri JST-PH cu 2 pini și două cabluri cu conector JST-PH pentru legarea difuzoarelor.
Specificații:
Tensiune alimentare: 3.7 - 4.2 V (baterie litiu, pad VBAT) sau 5 V (micro USB sau pad 5V)
Curent maxim: 2 A
Consum standby: 5.5 mA
Consum funcționare: 20 mA
Consum deep sleep: 3 uA
Versiune Bluetooth: 4.2
Protocoale Bluetooth suportate: HFP V1.7, A2DP V1.2, AVRCP V1.5, AVCTP V1.2, AVDTP V1.2
Formate decodate: WAV / WMA / FLAC / APE / MP3
Ieșire audio: Stereo, 2 canale
Amplificator integrat: Da
Putere ieșire amplificator: 2 x 5 W (difuzoare de 4 ohmi)
Impedanța difuzoare: 2 - 8 ohmi (recomandat 4 ohmi, 5 W)
Distanța de conectare: Până la 20 m în spațiu deschis
Conector alimentare: Micro USB
Suport butoane: Nu
Ajustare volum și Mute: Nu
Fire: Incluse (2 cabluri cu conector JST-PH 2 pini și 2 socluri JST-PH 2 pini)
Dimensiuni: 45 x 20.3 mm
Layout:
| Element | Funcție |
|---|---|
| Antena Bluetooth imprimată | Antena modulului. Trebuie ținută departe de obiecte metalice și de echipamente care emit semnale radio puternice. |
| Circuit Bluetooth MH-M38 | Recepționează semnalul Bluetooth 4.2, decodează audio și furnizează semnalul stereo pentru cele două amplificatoare. |
| Cristal 24.000 MHz | Furnizează ceasul circuitului Bluetooth. |
| Două amplificatoare audio | Câte un amplificator pentru fiecare canal, cu putere de 5 W pe difuzor de 4 ohmi. Nu se conectează la un alt amplificator extern. |
| Pad-uri L- / L+ | Ieșirea pentru difuzorul stâng. Pe spatele plăcii sunt marcate Lout- și Lout+. |
| Pad-uri R- / R+ | Ieșirea pentru difuzorul drept. Pe spatele plăcii sunt marcate Rout- și Rout+. |
| Pad VBAT | Intrare pentru o baterie de litiu de 3.7 - 4.2 V. Placa nu are circuit de încărcare a bateriei. |
| Pad 5V | Intrare de alimentare la 5 V, alternativă la mufa micro USB. |
| Pad GND | Masa alimentării. |
| Mufa micro USB | Alimentare la 5 V. Se află la capătul opus antenei. |
| Dioda SS34 | Dioda montată lângă mufa micro USB, pe calea de alimentare de 5 V. |
| LED albastru de stare | Clipește rapid când nu există nicio conexiune Bluetooth, rămâne aprins continuu când modulul este conectat și clipește lent când se redă muzica. |
| Gaura de fixare | Gaura metalizată pentru montarea plăcii cu un șurub. |
Pinout:
| Conector | Pin | Funcție |
|---|---|---|
| Ieșire difuzor stânga | L- | Minus difuzor stâng (Lout-) |
| Ieșire difuzor stânga | L+ | Plus difuzor stâng (Lout+) |
| Ieșire difuzor dreapta | R- | Minus difuzor drept (Rout-) |
| Ieșire difuzor dreapta | R+ | Plus difuzor drept (Rout+) |
| Alimentare | VBAT | Plus baterie litiu 3.7 - 4.2 V |
| Alimentare | 5V | Alimentare 5 V |
| Alimentare | GND | Masa |
| Micro USB | - | Alimentare 5 V |
Utilizare:
Lipiți soclurile JST-PH cu 2 pini pe pad-urile L- / L+ și R- / R+, apoi introduceți cablurile cu conector în socluri și legați celălalt capăt la difuzoare.
Folosiți aceeași culoare pentru plus la ambele difuzoare, de exemplu galben la plus și albastru la minus, ca să rămână în fază.
Conectați la fiecare canal un difuzor de 4 ohmi și 5 W. Nu conectați ieșirile modulului la un alt amplificator, nu puneți ieșirile în paralel și nu legați între ele polii negativi ai celor două canale, pentru că amplificatoarele se pot deteriora.
Alimentați modulul la 5 V prin mufa micro USB sau prin pad-urile 5V și GND, respectând polaritatea, iar pentru volum mare folosiți o sursă stabilizată de 5 V / 2 A și un cablu micro USB scurt și gros.
Folosiți o singură sursă de alimentare. Dacă alimentați modulul de la o baterie de litiu, conectați-o la VBAT și GND și nu folosiți în același timp pad-ul 5V sau mufa micro USB.
Alimentați modulul de la un adaptor de rețea sau de la un cablu USB fără linii de date. La conectarea cu un cablu de date la un calculator, modulul redă sunetul calculatorului prin USB și nu mai poate fi conectat prin Bluetooth.
După alimentare, căutați modulul în lista de dispozitive Bluetooth a telefonului și conectați-vă la el. LED-ul albastru clipește rapid până la conectare, apoi rămâne aprins continuu, iar când redați muzica clipește lent.
Reglați volumul din telefon sau din aplicația de redare, deoarece modulul nu are butoane sau comandă de volum și de mute.
Pentru o redare fără zgomot de fond, folosiți fire de ieșire scurte și groase, de preferat lipite direct, mai ales pentru masă, și evitați firele cu mufe.
Țineți antena la distanță de obiecte metalice și de emițătoare radio, iar la alimentarea de la surse în comutație adăugați un filtru LC pe alimentare.
Evitați atingerea componentelor cu mâna, deoarece placa este neprotejată și descărcările electrostatice pot deteriora circuitele.
