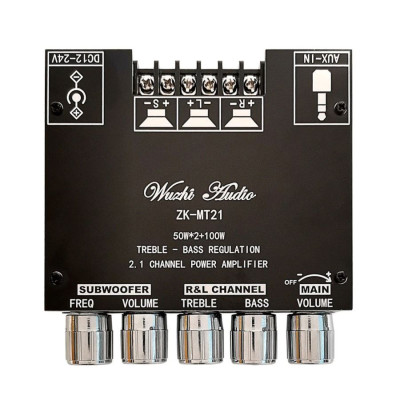

Bluetooth 5.0, 2.1, TPA3116 erősítő, 2x50W, 1x100W

A ZK-MT21 egy 2.1 hangerősítő Bluetooth 5.0 csatlakozással és AUX-IN bemenettel, amely két sztereó hangszórót és egy mélynyomót hajt meg. Saját készítésű hangfalakhoz, televízió vagy számítógép hangosításához és kompakt otthoni hangrendszerekhez használható.

A bemutató maga a modult használja, 24 VDC tápellátásról, telefonnal mint hangforrással. A modulnak saját erősítő- és Bluetooth-áramkörei vannak, a beállítás az előlapi potenciométerekkel történik, és nincs szükség programozásra.

Működés:

Az erősítő D osztályú. Az audiojelet nagyon gyorsan kapcsolt impulzusjellé alakítja, amely a kimeneti tranzisztorokat vezérli, a kimeneti szűrő pedig visszaalakítja hangjellé. A tranzisztorok vagy teljesen nyitva, vagy teljesen zárva dolgoznak, ezért sokkal kevésbé melegszenek, mint egy klasszikus erősítő, emiatt a panel kompakt, és nincs szüksége nagy hűtőbordára.

A jel vagy Bluetooth 5.0-n, vagy a 3.5 mm-es AUX-IN bemeneten érkezik, 500 mV érzékenységgel. Ha kábel van csatlakoztatva az AUX-IN-be, a modul az AUX bemenetet használja, ha nincs semmi csatlakoztatva, a Bluetooth-t. Ezután a jel áthalad a hangszínszabályzókon (mély és magas a bal és jobb csatornára), majd a külön mélynyomó-csatornán, ahol a SUBWOOFER FREQ nagyjából 20 Hz és 200 Hz között állítja be a határfrekvenciát.

A megadott teljesítmények maximumok: 2 x 50 W az L és R csatornán és 100 W a mélynyomón, amelyek 24 V-on és 4 Ohmos hangszórókkal érhetők el. A P = U x U / R képlettel becsülhető, mekkora teljesítményt igényel egy 4 Ohmos hangszóró. 50 W-nál a hangszórón mért effektív feszültség körülbelül 14 V (gyök 50 x 4), az áram pedig körülbelül 3.5 A, 100 W-nál a feszültség körülbelül 20 V, az áram 5 A. A zene nem folyamatosan éri el a maximális teljesítményt, ezért a normál használathoz egy legalább 5 A-es, 24 V-os tápegység elegendő. Minél igényesebbek a hangszórók és minél nagyobb a hangerő, annál erősebb tápegység ad több tartalékot. 12 V-on a rendelkezésre álló teljesítmény sokkal kisebb.

Csatlakoztatás:

Táplálja a modult 12 - 24 VDC és legalább 5 A teljesítményű stabilizált tápegységről, a DC12-24V csatlakozón keresztül. A példában egy 24 VDC, 5 A-es S-120-24 kapcsolóüzemű tápegységet használunk, amely csavaros kapcsú DC jack adapterhez csatlakozik. Ne kapcsoljon hálózati feszültséget közvetlenül a modulra, és ne csatlakoztasson 24 V-os akkumulátort, mert a feltöltött állapotuk túllépi a megengedett maximális feszültséget. A hangszórók negatív kivezetéseit soha nem szabad a tápegység földeléséhez vagy egymáshoz kötni.

Gombok, szabályzók és jelzőfények:

MAIN VOLUME: forgassa a potenciométert teljesen az óramutató járásával ellentétes irányba, az OFF állásba, mielőtt táplálná a modult. Tápfeszültség rákapcsolása után óvatosan forgassa óramutató járásával megegyező irányba. A modul elindul, és a Bluetooth LED kigyullad. Ezután zene lejátszása közben fokozatosan növelje a hangerőt.

SUBWOOFER FREQ: 80 - 100 Hz-es állásból indulva forgassa óramutató járásával megegyező irányba, ha a basszus vékonynak tűnik vagy hiányzik a közép-alsó tartományból, és ellenkező irányba, ha a mélynyomó elnyomja az énekhangot. A hatás a lejátszás közben azonnal hallható.

SUBWOOFER VOLUME, TREBLE és BASS: kezdetben hagyja őket a kar felezőpontján, majd egyenként állítsa be, az óramutató járásával megegyező irányba több hatásért, az ellenkező irányba kevesebbért, egy jól ismert dal közben.

Beállítás:

A modulnak nincsenek menüi, és nem tárol beállításokat, mivel minden szabályzó potenciométer. Minden potenciométer állása az aktuális beállítás, és addig marad meg, amíg el nem forgatja.

Bluetooth-hoz táplálja a modult, és húzza ki a kábelt az AUX-IN-ből. A LED párosításra várva villog. Nyissa meg a Bluetooth-t a telefonon, keresse meg a modult az eszközlistában (a név lehet ZK-MT21 vagy WZ-BT5.0, és gyártási tételenként néha eltér), majd csatlakozzon hozzá. Ha a LED folyamatosan világít, a zene az erősítőn keresztül szólal meg. A hatótávolság akadályok nélkül körülbelül 10 m.

AUX-hoz csatlakoztasson egy 3.5 mm-es jack kábelt a telefontól az AUX-IN-be. Az AUX bemenet elsőbbséget élvez, amíg a kábel csatlakoztatva van.

Használati példa:

A példa egy 2.1 rendszert épít televízióhoz: S-120-24 24 VDC és 5 A-es tápegység, két 4 Ohmos, 50 W-os hangszóró és egy 4 Ohmos, 100 W-os mélynyomó. Csatlakoztassa a hangszórókat és a mélynyomót a polaritás betartásával, kösse össze a jack adaptert a tápegységgel (+V a pluszra, -V a mínuszra), majd dugja a jacket a DC12-24V csatlakozóba.

Bekapcsolás előtt állítsa a MAIN VOLUME-ot minimumra, OFF állásba. A SUBWOOFER FREQ körülbelül 80 - 100 Hz-re, a SUBWOOFER VOLUME, TREBLE és BASS pedig a kar felezőpontjára. Ez ajánlott kiindulási beállítás, nem a gyártó által előírt érték.

Kapcsolja be a tápegységet, majd forgassa a MAIN VOLUME-ot kissé óramutató járásával megegyező irányba a modul bekapcsolásához. Párosítsa a telefont Bluetooth-on, vagy csatlakoztasson jack kábelt az AUX-IN-be, indítson el egy zeneszámot, és fokozatosan növelje a MAIN VOLUME-ot. Mindkét csatornán hallania kell a hangot, és a mélynyomóból a basszust. Ezután állítsa be a SUBWOOFER FREQ és a SUBWOOFER VOLUME szabályzót, amíg a basszus egybeolvad a hangszórókkal, a TREBLE és a BASS pedig az ízlése szerint.

Gyakori problémák:

A modul nem kapcsol be, és a LED nem világít. A leggyakoribb ok, hogy a MAIN VOLUME OFF állásban maradt, vagy a tápellátás fordított polaritással vagy feszültség nélkül van csatlakoztatva. Forgassa a MAIN VOLUME-ot óramutató járásával megegyező irányba, és ellenőrizze a tápegységet, a polaritást és az adapter csatlakozását.

A telefon nem találja meg a modult Bluetooth-on, vagy nem csatlakozik hozzá. Az AUX-IN-be dugott kábel miatt a modul az AUX bemenetet használja. Húzza ki a kábelt, kapcsolja ki és be a modult, majd közelítse a telefont. Ellenőrizze, hogy a telefon nincs-e már csatlakoztatva egy másik eszközhöz.

Nincs hang, bár a Bluetooth LED világít. Ellenőrizze a telefon hangerejét és a MAIN VOLUME-ot, majd a hangszórók csatlakozásait. Ha kábel van az AUX-IN-ben, de az AUX forrás ki van kapcsolva vagy zéró hangerőn van, nem hallható semmi.

A hang torzul, vagy a modul nagy hangerőnél rövid időre leáll. A tápegység túl gyenge a kért teljesítményhez. Használjon legalább 5 A-es, 24 V-os tápegységet, ha lehet, erősebbet, és csökkentse a hangerőt.

Rövidzárlat után nincs hang, vagy a modul nagyon felmelegszik. A rövidzárlat-, túláram- és túlmelegedés-védelem leállíthatja a kimeneteket. Kapcsolja ki a modult, ellenőrizze, hogy a hangszóró vezetékek nem érintkeznek-e egymással, és hogy egyik mínusz kivezetés sincs földelve, hagyja lehűlni, majd kapcsolja be újra.

A mélynyomó nem ad basszust. Ellenőrizze a SUBWOOFER VOLUME-ot, amely nem lehet minimumon, és a SUBWOOFER FREQ-et, amelynek a használt mélynyomóhoz illő tartományban kell lennie. A mélynyomónak 20 - 100 W-osnak kell lennie, és az S+ és S- kivezetésekre kell csatlakoztatni.

Korlátok és tanácsok:

A 2 x 50 W és 100 W teljesítmények maximumok, és csak 24 V-on, 4 Ohmos hangszórókkal érhetők el, 12 V-on a rendelkezésre álló teljesítmény sokkal kisebb. Használjon 20 - 100 W-os hangszórókat 4 - 8 Ohmos impedanciával. A Bluetooth hatótávolsága akadályok nélkül körülbelül 10 m, a falak és más tárgyak csökkentik.

Ne tápláljon 24 V-os akkumulátorokról, mert feltöltött állapotuk túllépi a megengedett maximális feszültséget, és ne cserélje fel a polaritást, még akkor sem, ha van védelem. Olyan tápegységet válasszon, amely erősebb a valós erősítő fogyasztásánál.

Ezzel a modullal 2.1 aktív hangfalakat építhet televízióhoz vagy számítógéphez, műhelyhangrendszert vagy mélynyomós Bluetooth hangszórót. A jobb eredmény érdekében helyezze a mélynyomót falhoz, használjon rövid hangszóró-kábeleket, és a használt hangszórókhoz igazítsa a mélynyomó frekvenciáját.
